V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking
  • V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking
  • V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking
  • V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking
V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking

V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking

Plaats van herkomst China/JAPAN
Merknaam Fuji
Modelnummer V9080ICD
Productgegevens
Merk:
fuji
Voorwaarde:
Nieuw
Doorlooptijd:
Voorraad
MOQ:
1
Plaats van herkomst:
China/Japan
Munteenheid:
USD/RMB
Garantie:
12 maand
Verzendtermijn:
DHL/TNT/UPS/FEDEX enz
Markeren:

V9 Fuji Elektrische HMI

,

24V Fuji Elektrische HMI

,

V9080ICD

Betalings- en verzendvoorwaarden
Min. bestelaantal
1/PC
Prijs
$150-$2000
Verpakking Details
karton verpakking
Levertijd
3-5Working dagen
Betalingscondities
T/T, Western Union
Levering vermogen
10pc/per week
Productbeschrijving

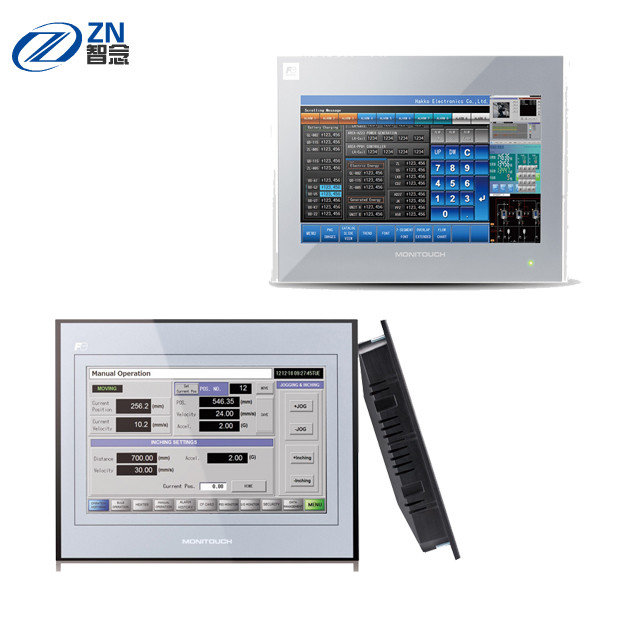

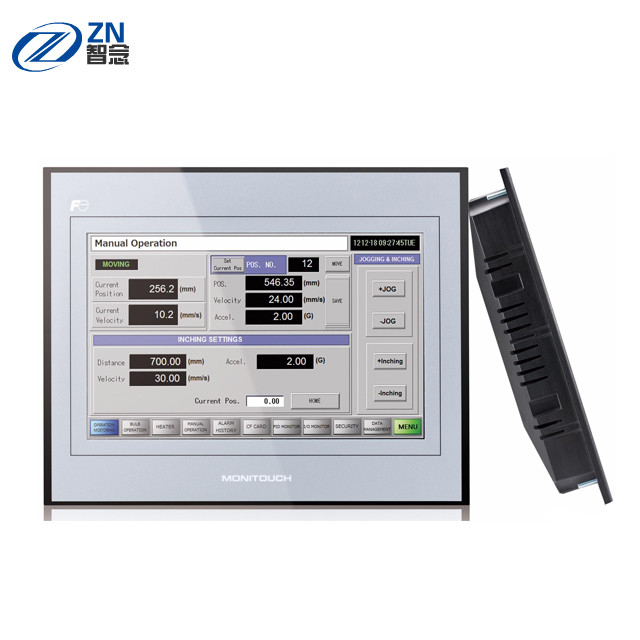

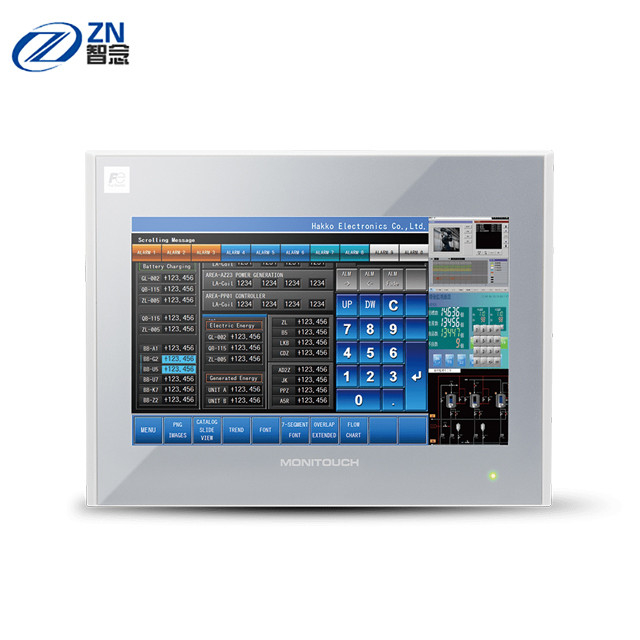

FUJI Electric HMI Operational Touch Panel Monitouch V9 serie V9080ICD

Afmetingen en delennamen

  V9080iC
Stroomvoorziening Nominale spanning DC24V
Toegestane spanningsbereik ± 10%
Toegestane tijdelijke stroomstoring binnen 1 ms
Vraag (maximale rating) met een vermogen van niet meer dan 17 W
Isolatieweerstand   DC500V 10MΩ of meer
Fysieke omgeving Omgevingstemperatuur 0°50°C*1
Omgevingsvochtigheid 85% RH of minder (zonder dauwcondensatie)*1
Operatiehoogte 2, 000 meter of lager
Atmosfeer Niet blootgesteld aan corrosieve gassen of geleidend stof
Bergingstemperatuur -10 ̊60°C*1
Bergingstemperatuur 85% RH of minder (zonder dauwcondensatie)*1
Overspanningscategorie Categorie II
Verontreinigingsgraad Verontreinigingsgraad 2
Mechanische bedrijfsomstandigheden Weerstand tegen schommelingen Voldoet aan JIS B 3502 (IEC61131-2) Trillingsfrequentie: 5-9Hz, pulserend met:3.5 mm,
9-150Hz, Versnelling: 9.8m/s2 ((1G), X, Y, Z: 3 richtingen (10 keer elk)
Schokbestendigheid Voldoet aan JIS B 3502 (IEC61131-2) Piekversnelling: 147m/s2 ((15G), X,Y,Z:
3 richtingen, drie keer elk (18 keer in totaal)
Elektrische bedrijfsomstandigheden Stoornissen tegen lawaai Geluidsspanning: 1500 Vp-p, pulsbreedte: 1 μs, pulstijging: 1 ns
Weerstand tegen statische ontlading Voldoet aan IEC61000-4-2, contact: 6kV, lucht: 8kV
Installatievoorwaarden Aarding Aardingsweerstand: minder dan 100Ω, FG/SG-scheiding
Structuur Voorpaneel: voldoet aan IP66, type 4X/13*2(wanneer een waterdichte pakking is geïnstalleerd)
Achterdek: voldoet aan IP20
Vorm: enkelvoudige eenheid, installatiemethode: montage van panelen
Koelsysteem Natuurlijke luchtkoeling
Afmetingen W*H*D(mm) 235.0x180.0x48.9
Afmetingen W*H*D(mm) 220.5×165.5 ((+0.5/-0)
Kleur van de koffer   lichtgrijze
(zwarte voorkant voor zwart model)
Materiaal   PC-hars
  • *1: Gebruik bij een natte lamptemperatuur van 39°C of minder, omdat hogere temperaturen een storing kunnen veroorzaken.

Prestatiespecificaties

Schermgeheugen (VAN)   64 MB
Backupgeheugen (SRAM)   800KB
Afbeelding Display-apparaat TFT-kleur LCD
Resolutie 640×480
Afbeeldingsgrootte 8.4′′
Kleuren 16.7 miljoen*3
Achterlicht LED's
Levensduur van achterlicht 70,000 uur
Aanraakknop Type Analoogweerstandsfilm
Functie-schakelaar Hoeveelheid 8
Externe interface D-Sub 9-pin (CN1) RS-232C/ RS-485 ((2-draad systeem) / RS-422 ((4-draad systeem),
Asynchroon type, gegevenslengte: 7,8 bits, Pariteit: even, oneven, geen,
Stopbit: 1, 2 bits, Baud-rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*4bps
met een breedte van niet meer dan 15 mm
(MJ1/MJ2)		 RS-232C/RS-485 ((2-draad systeem), Asynchroon type,
Gegevenslengte: 7,8 bits, Pariteit: even, oneven, geen, Stop bit: 1, 2 bits,
Baudrate: 4800, 9600, 19200, 38400, 57600, 76800, 115200 basispunten
SD-kaart Een standaardkaartsleuf
Ethernet 1ch,
Baud snelheid: 100 Mbps, 10 Mbps
Draadloos LAN -
USB Type A, Type mini-B (Ver.)2.0)
Geluidsuitgang -
De klok Back-upperiode 5 jaar (omgevingstemperatuur 25°C)
Calendersnauwkeurigheid Interval ± 90 sec. per maand (omgevingstemperatuur 25°C, wanneer er geen stroom wordt aangeleverd)
Standaard CE-markering Voor de toepassing van deze verordening geldt de volgende bepalingen:
UL·cUL*5 UL61010-1, UL61010-2-201
KC*6 Voldoende
Wet op de radio -
Klassificatiestandaard   -
  • *2: Hardware van Ver. b of hoger.
  • *3: Alleen voor het weergeven van afbeeldingen, 3D-onderdelen, video en RGB-invoer (exclusief hogesnelheidsmodus).
  • *4: Alleen voor Sie-mens MPI (niet compatibel met DUR-00).
  • *5: Alleen voor hardwareversie f of hoger.
  • *6: Zwart model niet gecertificeerd

Afmetingen en delennamen



(eenheid: mm)

Zicht aan de zijkant Vooruitzicht Achteruitzicht
V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 0 V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 1 V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 2
Bovenuitzicht Uittreksel van het paneel
V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 3 V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 4
Deelnamen
  1. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 5Afbeelding
  2. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 6Functie-schakelaar
  3. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 7Stroomlamp
  4. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 8Connector van de communicatie-eenheid (EXT1)
  5. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 9Hoek voor valpreventie
  6. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 10Optioneel aansluiting (EXT2)
  7. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 11LED voor toegang tot SD-kaarten
  8. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 12Accuhouder
  9. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 13DIP-schakelaar
  10. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 14Hool voor het vasthouden van USB-kabels
  11. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 15SD-kaart aansluiting
  1. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 16Klank-uitgangsconnector (AUDIO)
  2. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 17Vermogenstekker
  3. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 18Modulaire aansluiting 1 (MJ1)
  4. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 19Modulaire aansluiting 2 (MJ2)
  5. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 20PLC-aansluiting (CN1)
  6. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 21100BASE-TX/10BASE-T-poort (LAN)
  7. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 22USB-A ((U-A)
  8. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 23USB mini-B ((U-B))
  9. V9 Comité Monitouch V9080ICD van de Reeksfuji het Elektrische HMI 24V gelijkstroom Operationele Aanraking 24Schroefgat
