Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:
CS1D-PA207R

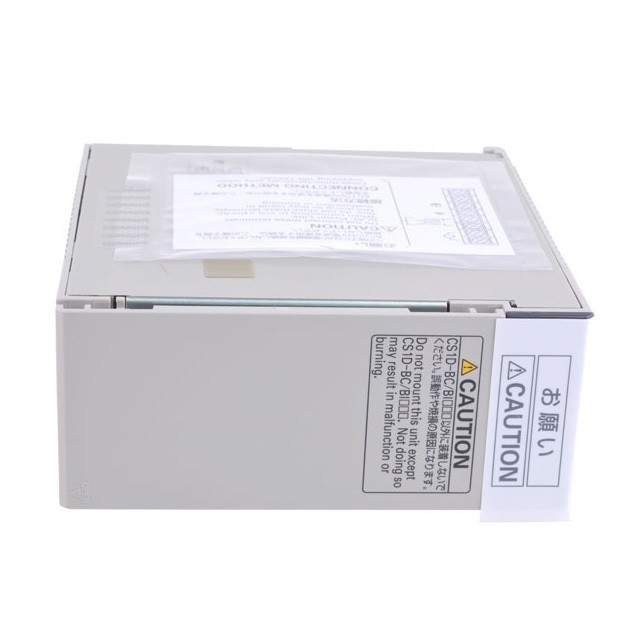

Omronplc CS1D Voedingeenheid CS1D-PA207R met AC input
| De Eenheid van de puntvoeding | Specificaties | ||
| CS1D-PA207R | CS1D-PD024 | CS1D-PD025 | |
| Voedingvoltage | 100 tot 120 V AC/200 aan 240 V, 50/60 Herz | 24 V GELIJKSTROOM | |
| Werkende voltagewaaier | 85 tot 132 V AC/170 aan 264 V | 19,2 tot 28,8 V gelijkstroom | |
| Machtsconsumptie | 150 VA max. | 40 w-max. | 60 w-max. |
| Toevloedstroom | 100 tot 120 V AC: 30 max.
200 tot 240 VAC: 40 max. |
30 max. | |
| De capaciteit van de voedingoutput | 5 V gelijkstroom, 7 A (met inbegrip van de cpu-Eenheidsvoeding) 26 V gelijkstroom, 1,3 A
Totaal: 35 W |
5 V gelijkstroom, 4,3 A (met inbegrip van de cpu-Eenheidsvoeding)
26 V GELIJKSTROOM, 0,56 A Totaal: 28 W |
5 V gelijkstroom, 5,3 A (met inbegrip van de cpu-Eenheidsvoeding)
26 V GELIJKSTROOM, 1,3 A Totaal: 40 W |
| De terminal van de voedingoutput | Verstrekt niet. | ||
| LOOPPASoutput *1 | Contactconfiguratie: Spst-GEEN Schakelaarcapaciteit:
240 V AC, 2 A (weerstand biedende lading) 120 V AC, 0,5 A (inductielading) 24 V gelijkstroom, 2 A (weerstand biedende lading) 24 VDC, 2 A (inductielading) |
Verstrekt niet. | |
| Isolatieweerstand | 20 MΩ min. (bij 500 V gelijkstroom) tussen extern AC en de terminals *2 van gr. | 20 MΩ min. (bij 500 V gelijkstroom) tussen externe gelijkstroom en de terminals *2 van gr. | |
| Diëlektrische sterkte | Tussen extern AC en de terminals *2 van gr.: 2.300 V AC 50/60 Herz voor 1 min
Lekkagestroom: 10 mA max. Tussen externe gelijkstroom en de terminals *2 van gr.: 1.000 V AC 50/60 Herz voor 1 min Lekkagestroom: 10 mA max. |
Tussen externe gelijkstroom en de terminals *2 van gr.: 1.000 V AC 50/60 Herz voor 1 min
Lekkagestroom: 10 mA max. |
|
| Lawaaiimmuniteit | 2 kV op voedinglijn die (met iec61000-4 in overeenstemming zijn) | ||
| Trillingsweerstand | 10 tot 57 Herz, 0,075 mm omvang, 57 tot 150 Herz, versnelling: 9.8 m/s2 in de aanwijzingen van X, van Y, en z- 80 minuten (Tijdcoëfficiënt: 8 minuten ‚coëfficiëntenfactor 10 = totale tijd 80 minuten)
(Wanneer opgezet op een DIN-Spoor: 2 tot 55 Herz, versnelling van 2,9 m/s2 in de richtingen van X, van Y, en z- 20 minuten die) (met iec60068-2-6 in overeenstemming zijn) |
||
| Schokweerstand | 147 m/s2 3 keer elk in de richtingen die van X, van Y, en z-(met iec60068-2-27 in overeenstemming zijn) | ||
| Omringende werkende temperatuur | 0 aan 55°C | ||
| Omringende werkende vochtigheid | 10% aan 90% (zonder condensatie) | ||
| Atmosfeer | Geen corrosieve gassen | ||
| Omringende opslagtemperatuur | -20 aan 75°C (exclusief batterij) | ||
| Het aan de grond zetten | Minder dan 100 Ω | ||
| Bijlage | Opgezet in een paneel. | ||
| Gewicht | Elk Rek: 6 kg-max. | ||
| Cpu-Rekafmetingen (mm) | CS1D-BC052 (5 groeven, Duplexcpu-Systeem) en CS1D-BI082S (8 groeven, Enig cpu-Systeem): 505 „132“ 123 MM (W „H“ D) *2 | ||
