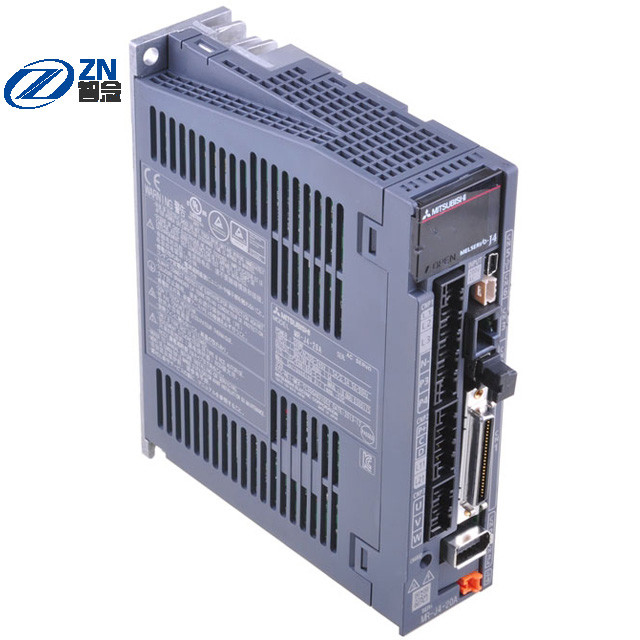

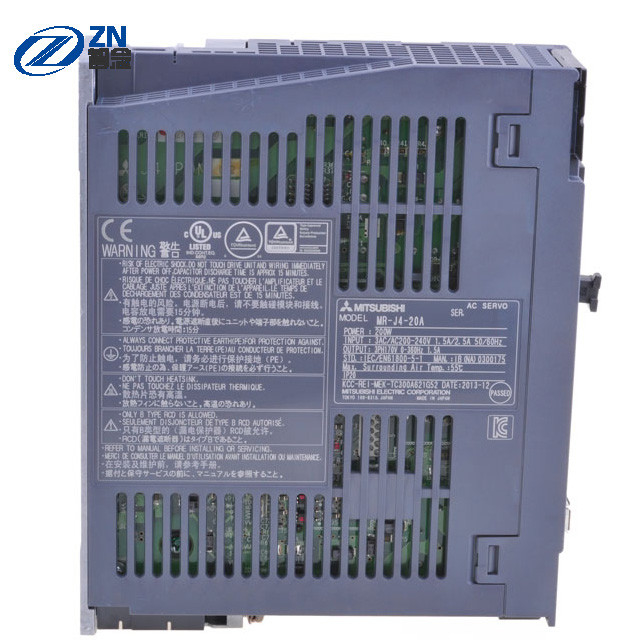

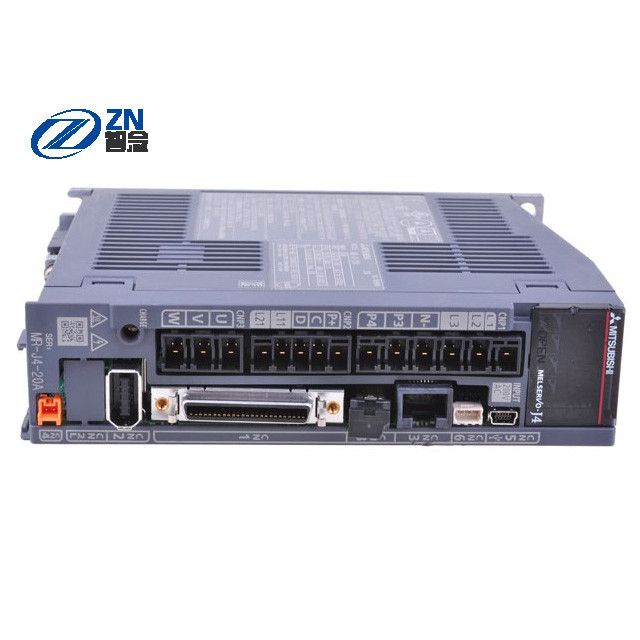

200V Servo de Aandrijvings Standaard Hoge Prestaties M.-j4-20A van Mitsubishi

M.-j4-20A

Beschrijving

• Fabrikant: Mitsubishi Electric

• Product nr: M.-j4-20A

• De reeksen noemen: Melservo-J4 Reeks 1-as Servoversterker

• Bevelinterface: Interface voor algemeen gebruik

• Voltageklasse: 200V

• Motornominaal vermogen [kW]: 0,2

• De servonaam van de versterkervorm: M.-j4-20A

• Output: -

• Nominale spanning: AC170 in drie stadia V

• Geschatte stroom [A]: 1.5

• De hoofdinput van de kringsmacht: -

• Voltage en frequentie (Nota 1): AC200 in drie stadia of eenfasige V ~ 240 V, Herz 50 Herz/60

• Geschatte stroom (Nota 14) [A]: 1.5

• Toelaatbare voltageschommeling: AC170 in drie stadia of eenfasige V ~ 264 V

• Toelaatbare frequentieschommeling: Binnen ± 5%

• Ingevoerde de voeding van de controlekring: -

• Voltage en frequentie: Eenfasige AC200 V ~ 240 V, Herz 50 Herz/60

• Geschatte stroom [A]: 0,2

• Toelaatbare voltageschommeling: Eenfasige AC170 V ~ 264 V

• Toelaatbare frequentieschommeling: Binnen ± 5%

• Machtsconsumptie [W]: Dertig

• Interface voor macht: DC24 V ± 10% (vereiste huidige capaciteit: met inbegrip van 0,5 A (CN8-schakelaarsignaal))

• controlemethode: Sinusoïdale golfpwm controle en huidig controlesysteem

• Toelaatbare regeneratieve macht: -

• Servoversterker ingebouwde regeneratieve weerstand (Nota 2, 3) [W]: Tien

• Externe regeneratieve weerstand (standaardtoebehoren) (Nota 2, 3, 11, 12) [W]: -

• Dynamische rem: Ingebouwd (Nota 4)

• Communicatie functie: USB: verbinding aan een personal computer (M. Configurator 2 correspondentie)

• RS-422/RS-485: 1 tot 32 assen: n mededeling (Nota 10)

• De impuls van de codeuroutput: Correspondentie (ABZ-Fase impuls)

• Analoge monitor: kanaal 2

• De wijze van de positiecontrole: -

• De maximumfrequentie van de inputimpuls: 4 Mpulses/s (de tijd differentiële ontvanger), 200 kpulses/s (wanneer open collector)

• Het plaatsen koppelt impuls terug: Codeurresolutie (resolutie per omwentelings servomotor 1): 22 beetje

• De vergroting van de bevelimpuls: Elektronisch toestel dubbele A/B A = 1 ~ 16777215, B = 1 ~ 16777215,1/10

• Het plaatsen volledige breedte die plaatsen: 0 impuls~ impulsen ± 65535 (de eenheid van de bevelimpuls)

• Bovenmatige fout: ± 3 omwenteling

• Torsiegrens: Parametermontages of geplaatst door externe analoge input (DC0 V ~ + 10 V/maximumkoppel)

• De wijze van de snelheidscontrole: -

• De waaier van de snelheidscontrole: Analoog snelheidsbevel 1: 2000, intern snelheidsbevel 1: 5000

• Analoog ingevoerd snelheidsbevel: DC0 V ~ ± 10 V/geschatte snelheid (de omwentelingssnelheid bij 10 V kan in worden veranderd [PR. PC12])

• Het tarief van de snelheidsvariatie: ± 0,01% of minder (ladingsvariatie: 0% aan 100%), 0% (machtsschommeling: ± 10%) ± 0,2% of minder: slechts (omgevingstemperatuur 25 ° C ± 10 ° C) wanneer het analoge snelheidsbevel

• Torsiegrens: Parametermontages of geplaatst door externe analoge input (DC0 V ~ + 10 V/maximumkoppel)

• De wijze van de torsiecontrole: -

• Analoog ingevoerd torsiebevel: DC0 V ~ ± 8 V/maximumkoppel (inputimpedantie: 10 kO~ 12 kO)

• Maximum snelheden: Parametermontages of geplaatst door externe analoge input (DC0 V ~ ± 10 V/geschatte snelheid)

• Het plaatsen wijze: -: Niet volgzaam (Nota 17)

• Volledig-gesloten controle: -: communicatie methode met 2 draden (Nota 9)

• De codeurinterface van het machineeind: -: Mitsubishi-hoge snelheids periodieke mededeling

• Servofunctie: -: De geavanceerde controle van de trillingsafschaffing, aanpassingsfilter, robuuste filter, auto-stemt, één-aanraking aanpassing, taaie aandrijvingsfunctie, de functie van het aandrijvingsregistreertoestel, machine kenmerkende functies, de functie van de machtsmonitor, super spoorcontrole (Nota 15), de verloren functie van de motiecorrectie (Nota 15)

• Beschermende functie: -: Afgesneden te sterke intensiteit, regeneratief afgesloten overvoltage, afgesloten overbelasting (elektronische thermisch), servomotor het oververhitten bescherming, de bescherming van de codeurfout, regeneratieve foutenbescherming, undervoltagebescherming, onmiddellijke stroomuitvalbescherming, overdreven snelheidsbescherming, bovenmatige foutenbescherming, magnetische poolopsporing en bescherming, de lineaire bescherming van de servobesturingsfout

• Veiligheidseigenschap: -: STO (CEI/EN 61800-5-2)

• Veilige prestaties: -

• Derde partij certificatienormen: ENGELSE CATEGORIE 3 PL E, CEI 61508 SIL 3, EN 62061 SIL-CL 3, EN 61800-5-2 VAN ISO 13849-1 (NOTA 20)

• Reactieprestaties: Mej. 8 of minder (weg ingevoerde STO? afgesneden energie)

• Ingevoerde testimpuls (STO) (Nota 7): Het interval van de testimpuls: 1 Herz ~ 25 Herz, testimpuls van tijd: Tot 1 Mej.

• Verwachte gemiddelde gevaarlijke mislukkingstijd (MTTFd): MTTFd? 100 [jaar] (314a)

• Kenmerkende dekking (gelijkstroom): Gelijkstroom = middel (Middel), 97,6 [%]

• De gemiddelde waarschijnlijkheid van een gevaarlijke mislukking (PFH): PFH = 6,4 × 10 -9 [1/h]

• Naleving overzee: -: De correspondentie aan de internationale normen en de wetten, Normen Volgzame pageplease verwijst naar.

• Structuur (beschermingsrang): -: Self-cooling, open (IP20)

• Contactsteun: -

• Ingevoerde voeding in drie stadia: Ja

• Eenfasige ingevoerde voeding: Ja

• Milieuvoorwaarde: -

• Omgevingstemperatuur: Verrichting: 0 ° C ~ 55 ° C (geen het bevriezen), opslag: -20 ° C ~ 65 ° C (geen het bevriezen)

• Omringende vochtigheid: Verrichting/opslag: 90% relatieve vochtigheid of (non-condensing) minder

• atmosfeer: Binnen (geen direct zonlicht), dat er geen corrosief gas, brandbaar gas, oliemist, stof en vuil zijn

• verhoging: Boven overzees - niveau 2000 m of minder (Nota 18)

• Trillingsweerstand: 5.9 m/s 2, 10 Herz ~ 55 Herz (X, Y, Z elke richting)

• Gewicht: 0,8 kg

• Het verschepen Gewicht: 2 kg
