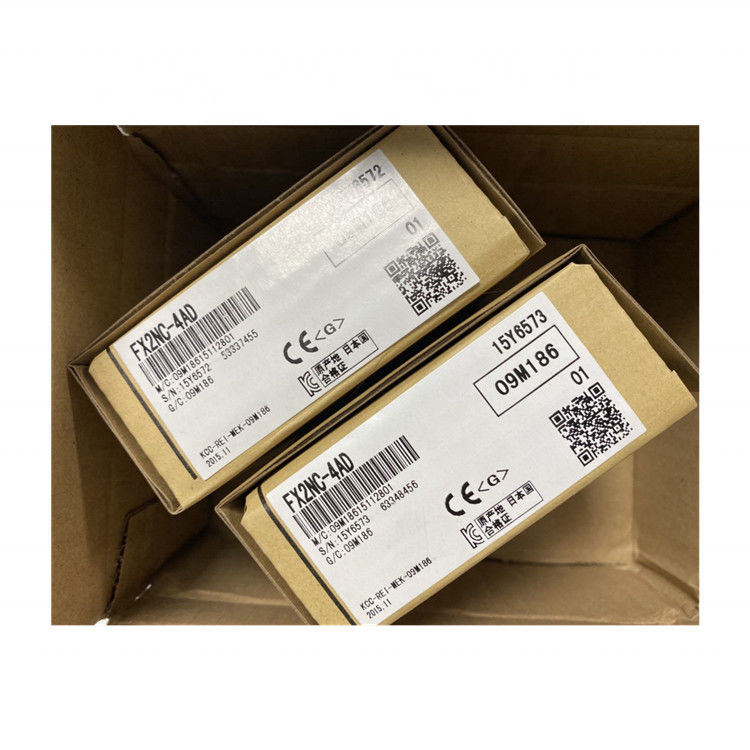

FX2N Mitsubishi-PLC Controlemechanisme van de Module het Analoge FX2NC-4AD Programmeerbare Logica

Mitsubishi-PLC Module

FX2N en de FX2NC-PLC Specificatie

Opmerkingen

De methode van de verrichtingscontrole

Cyclische verrichting door opgeslagen programma

I/O controlemethode

Batch-verwerkingmethode (wanneer de BEËINDIGENinstructie wordt uitgevoerd)

I/O verfrist instructie is beschikbaar

De tijd van de verrichtingsverwerking

Basisinstructies: 0,08 msApplied instructies: 1.52 aan Mej. verscheidene 100

Programmeertaal

Van de relais symbolische taal + stap ladder

De stapladder kan worden gebruikt om een SFC-stijlprogramma te veroorzaken

Programmacapaciteit

8000 ingebouwde stappen

Uitzetbaar aan 16000 stappen die extra geheugencassette gebruiken

Aantal instructies

Basisopeenvolgingsinstructies: 20 de instructies van de stapladder: 2 toegepaste instructies: 125

Zijn de Maximum 125 toegepaste instructies beschikbaar

I/O configuratie

De maximum hardware I/O configuratie richt 255, afhankelijk van gebruikersselectie (Max. software adresseerbare Input 255, Output 255)

Hulprelais (m-rollen)

Hulprelais (m-rollen)

Algemeen

3072 punten

M0 aan M3071

Hulprelais (m-rollen)

Gesloten

2572 punten (ondergroep)

M500 aan M3071

Hulprelais (m-rollen)

Speciaal

256 punten

Van de waaier M8000 aan M8255

De relais van de staat (s-rollen)

Algemeen

1000 punten

S0 aan S999

De Gesloten relais van de staat (s-rollen)

500 punten (ondergroep)

S500 aan S999

De Aanvankelijke relais van de staat (s-rollen)

10 punten (ondergroep)

S0 aan S9

Van de staat de relais (s-rollen) Nummerbord

100 punten

S900 aan S999

Tijdopnemers(t) 100 msec

Waaier: 0 tot 3.276,7 sec200-punten

T0 aan T199

Tijdopnemers(t) 10 msec

Waaier: 0 tot 327,67 sec46-punten

T200 aan T245

Tijdopnemers (t) 1 vasthoudende msec

Waaier: 0 tot 32,767 sec4-punten

T246 aan T249

Vasthoudende tijdopnemers(t) 100 msec

Waaier: 0 tot 3.276,7 sec6-punten

T250 aan T255

Tellers(c) Algemene met 16 bits

Waaier: 1 tot 32.767 counts200-punten

C0 aan C199Type: omhooggaande teller met 16 bits

Tellers (c)

Algemene met 16 bits

Gesloten met 16 bits

100 punten (ondergroep)

C100 aan C199Type: omhooggaande teller met 16 bits

Tellers(c) Algemene met 16 bits

Algemene met 32 bits

Waaier: -2.147.483.648 tot 2,147,483,64735 punten

C200 aan C234Type: up/down met 32 bits verzetten tegenzich

Tellers(c) Algemene met 16 bits

Gesloten met 32 bits

15 punten (ondergroep)

C219 aan C234Type: up/down met 16 bits verzetten tegenzich
