Omron CP1W
>
|
| Plaats van herkomst | China/JAPAN |
| Merknaam | Omron |

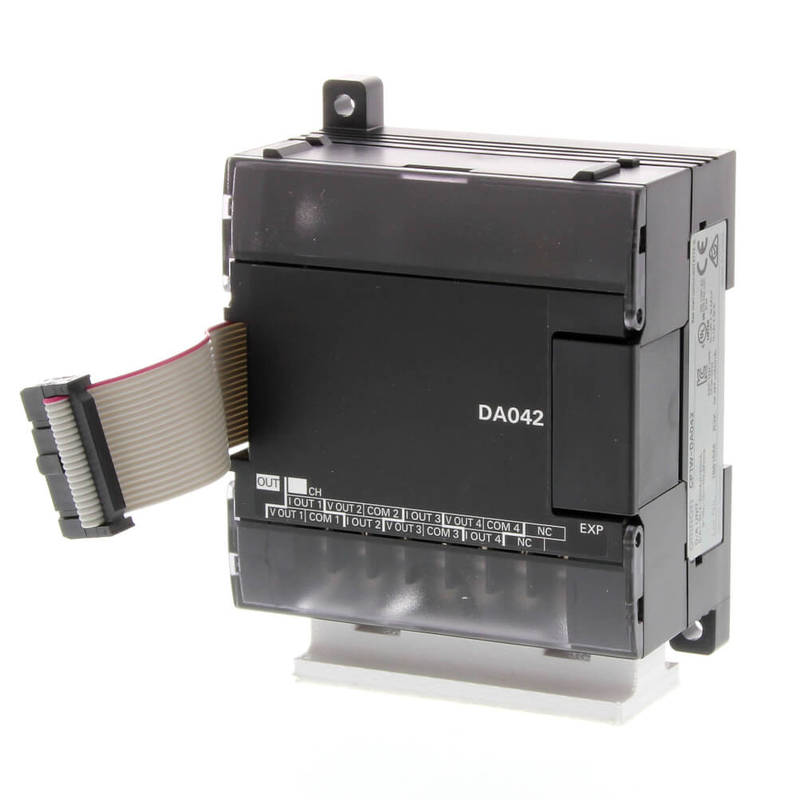

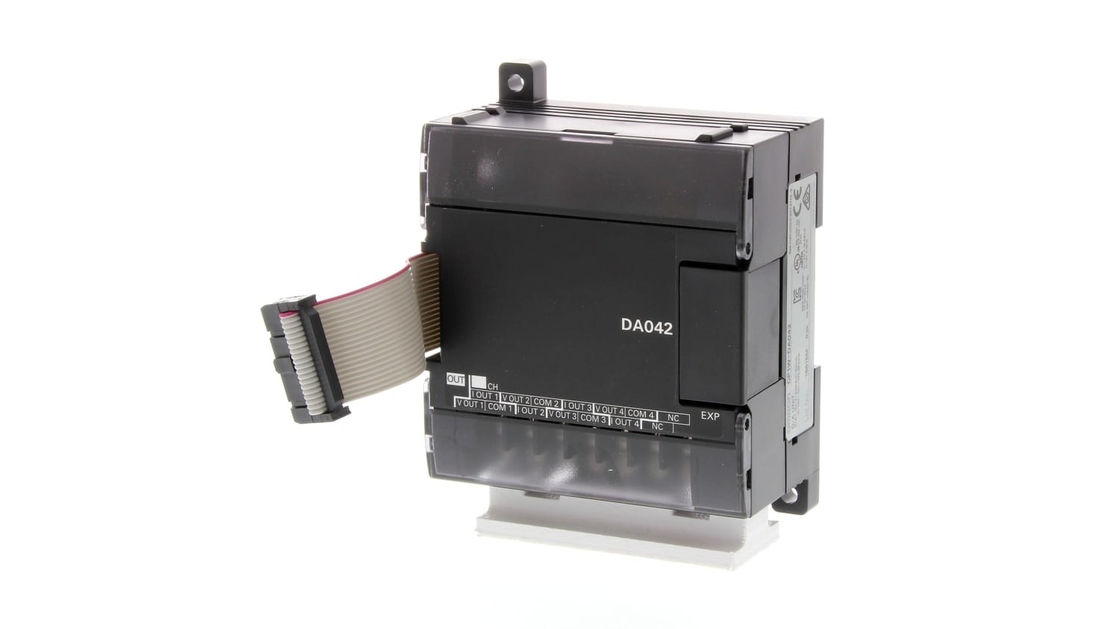

| Modelnummer | CP1W-DA042 |
De reeks van CP1W van Omron biedt de compactheid van een micro-PLC met het vermogen van modulaire PLC aan. De waaier is niet alleen compact, is het ook scalable, en heeft een snellere verwerkingssnelheid dan andere controlemechanismen.
Productdetails
De Omron-PLC uitbreidingsmodule kan met de cpu-eenheid worden verbonden om het vereiste aantal I/O punten te vormen. Het heeft 16 transistoroutput. Deze uitbreidingseenheid kan voor controlemechanismen van de de reeks de programmeerbare logica van CPM1A worden gebruikt, van CPM2A, van CP1E, van CP1L en CP1H-.
digitale input 24 en digitale output 16
Op rails gemonteerd DIN
Schroeftype beëindiging
Industriële automatisering
Robotica
Auto-industrie
Geschatte IP20
Ce
Verklaard Lloyd
Verklaarde NK
| model | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Punt | Voltage I/O | Huidige I/O | Voltage I/O | Huidige I/O |
| Analoge Inputsectie | 4 input (4 toegewezen woorden) | 2 input (2 toegewezen woorden) | ||
|
De waaier van het inputsignaal |
0 tot 5 VDC, 1 tot 5
VDC, 0 tot 10 VDC, of – 10 tot 10 VDC |
0 tot 20 mA of 4 tot 20 mA |
0 tot 5 VDC, 1 tot 5 VDC,
0 tot 10 VDC, of -10 aan 10 VDC |
0 tot 20 mA of 4 tot 20 mA |
| Max. geschatte input | ±15 V | ±30 mA | ±15 V | ±30 mA |
| Externe inputimpedantie | 1 MΩ min. | Ong. 250 Ω | 1 MΩ min. | Ong. 250 Ω |
| Resolutie | 1/12000 (hoogtepunt - schaal) | 1/6000 (hoogtepunt - schaal) | ||
| 25 °C
0 tot 55 °C |
0,2% hoogtepunt - schaal | 0,3% hoogtepunt - schaal | 0,3% hoogtepunt - schaal | 0,4% hoogtepunt - schaal |
| 0,5% hoogtepunt - schaal | 0,7% hoogtepunt - schaal | 0,6% hoogtepunt - schaal | 0,8% hoogtepunt - schaal | |
|
A/D omzettingsgegevens |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor – 10 tot 10 V: E890 aan 1770 hexuitdraaihoogtepunt - schaal voor ander gamma: 0000 aan 2EE0-hexuitdraai |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor -10 tot 10 V: F448 aan 0BB8-hexuitdraaihoogtepunt - schaal voor ander gamma: hexuitdraai 0000 tot 1770 |
||
| Het het gemiddelde nemen van van functie | Gesteund | Gesteund (Settable voor individuele input via ONDERDOMPELINGSschakelaar) | ||
| Open-circuit opsporingsfunctie | Gesteund | |||
| Aantal output | CP1W-MAD42: 2 output (2 toegewezen woorden)
CP1W-MAD44: 4 output (4 toegewezen woorden) |
1 output (1 toegewezen woord) | ||
|
De waaier van het outputsignaal |
1 tot 5 VDC, 0 tot 10 VDC, of
-10 tot 10 VDC |
0 tot 20 mA of 4 tot 20 mA | 1 tot 5 VDC, 0 tot 10 VDC, of
-10 tot 10 VDC |
0 tot 20 mA of 4 tot 20 mA |
| De toelaatbare externe weerstand van de outputlading | 2 kΩ min. | Max. 350 Ω. | 1 kΩ min. | Max. 600 Ω. |
| Externe outputimpedantie | 0,5 max. Ω. | — | 0,5 max. Ω. | — |
| Resolutie | 1/12000 (hoogtepunt - schaal) | 1/6000 (hoogtepunt - schaal) | ||
| 25 °C
0 tot 55 °C |
0,3% hoogtepunt - schaal | 0,4% hoogtepunt - schaal | ||
| 0,7% hoogtepunt - schaal | 0,8% hoogtepunt - schaal | |||
|
Vastgestelde gegevens (D/A-omzetting) |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor -10 tot 10 V: E890 aan 1770 hexuitdraaihoogtepunt - schaal voor ander gamma: 0000 aan 2EE0-hexuitdraai |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor -10 tot 10 V: F448 aan 0BB8-hexuitdraaihoogtepunt - schaal voor ander gamma: hexuitdraai 0000 tot 1770 |
||
| Omzettingstijd | CP1W-MAD42: 1 ms/point (6 ms/all-punten)
CP1W-MAD44: 1 ms/point (8 ms/all-punten) |
2 ms/point (6 ms/all-punten) | ||
| Isolatiemethode | Photocouplerisolatie tussen analoge I/O terminals en interne kringen. Geen isolatie tussen analoge I/O signalen. | |||
|
Huidige consumptie |
CP1W-MAD42: 5 VDC: 120 mA max., 24
VDC: 120 mA max. CP1W-MAD44: 5 VDC: 120 mA max., 24 VDC: 170 mA max. |
5 VDC: 83 mA max., 24 VDC: 110 mA max. |
||
