Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:

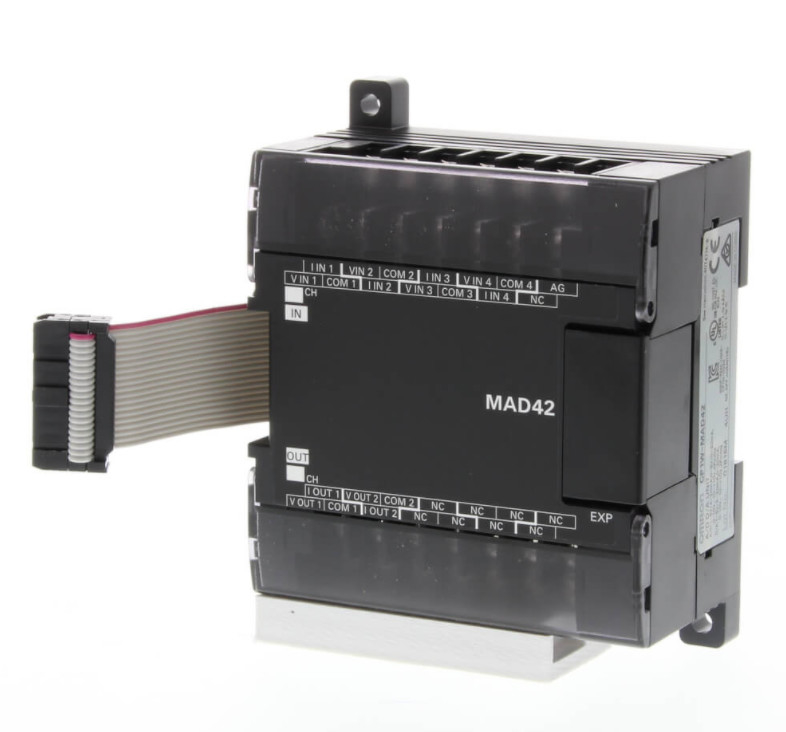

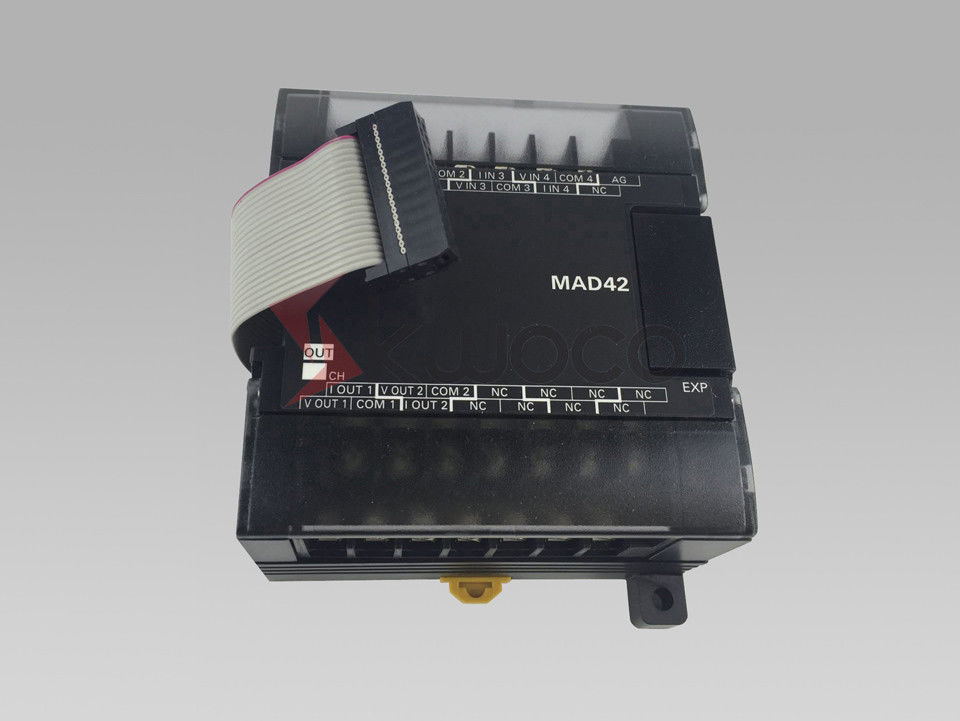

CP1W-MAD42
De reeks van CP1W van Omron biedt de compactheid van een micro-PLC met het vermogen van modulaire PLC aan. De waaier is niet alleen compact, is het ook scalable, en heeft een snellere verwerkingssnelheid dan andere controlemechanismen.
Productdetails
| model | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Punt | Voltage I/O | Huidige I/O | Voltage I/O | Huidige I/O |
| Analoge Inputsectie | 4 input (4 toegewezen woorden) | 2 input (2 toegewezen woorden) | ||
|
De waaier van het inputsignaal |
0 tot 5 VDC, 1 tot 5 VDC, 0 tot 10 VDC, of – 10 tot 10 VDC |
0 tot 20 mA of 4 tot 20 mA |
0 tot 5 VDC, 1 tot 5 VDC,
0 tot 10 VDC, of -10 aan 10 VDC |
0 tot 20 mA of 4 tot 20 mA |
| Max. geschatte input | ±15 V | ±30 mA | ±15 V | ±30 mA |
| Externe inputimpedantie | 1 MΩ min. | Ong. 250 Ω | 1 MΩ min. | Ong. 250 Ω |
| Resolutie | 1/12000 (hoogtepunt - schaal) | 1/6000 (hoogtepunt - schaal) | ||
| 25 °C
0 tot 55 °C |
0,2% hoogtepunt - schaal | 0,3% hoogtepunt - schaal | 0,3% hoogtepunt - schaal | 0,4% hoogtepunt - schaal |
| 0,5% hoogtepunt - schaal | 0,7% hoogtepunt - schaal | 0,6% hoogtepunt - schaal | 0,8% hoogtepunt - schaal | |
|
A/D omzettingsgegevens |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor – 10 tot 10 V: E890 aan 1770 hexuitdraaihoogtepunt - schaal voor ander gamma: 0000 aan 2EE0-hexuitdraai |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor -10 tot 10 V: F448 aan 0BB8-hexuitdraaihoogtepunt - schaal voor ander gamma: hexuitdraai 0000 tot 1770 |
||
| Het het gemiddelde nemen van van functie | Gesteund | Gesteund (Settable voor individuele input via ONDERDOMPELINGSschakelaar) | ||
| Open-circuit opsporingsfunctie | Gesteund | |||
| Aantal output | CP1W-MAD42: 2 output (2 toegewezen woorden)
CP1W-MAD44: 4 output (4 toegewezen woorden) |
1 output (1 toegewezen woord) | ||
|
De waaier van het outputsignaal |
1 tot 5 VDC, 0 tot 10 VDC, of
-10 tot 10 VDC |
0 tot 20 mA of 4 tot 20 mA | 1 tot 5 VDC, 0 tot 10 VDC, of
-10 tot 10 VDC |
0 tot 20 mA of 4 tot 20 mA |
| De toelaatbare externe weerstand van de outputlading | 2 kΩ min. | Max. 350 Ω. | 1 kΩ min. | Max. 600 Ω. |
| Externe outputimpedantie | 0,5 max. Ω. | — | 0,5 max. Ω. | — |
| Resolutie | 1/12000 (hoogtepunt - schaal) | 1/6000 (hoogtepunt - schaal) | ||
| 25 °C
0 tot 55 °C |
0,3% hoogtepunt - schaal | 0,4% hoogtepunt - schaal | ||
| 0,7% hoogtepunt - schaal | 0,8% hoogtepunt - schaal | |||
|
Vastgestelde gegevens (D/A-omzetting) |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor -10 tot 10 V: E890 aan 1770 hexuitdraaihoogtepunt - schaal voor ander gamma: 0000 aan 2EE0-hexuitdraai |
binair getal met 16 bits (hexadecimaal met 4 digits)
Volledige - schaal voor -10 tot 10 V: F448 aan 0BB8-hexuitdraaihoogtepunt - schaal voor ander gamma: hexuitdraai 0000 tot 1770 |
||
| Omzettingstijd | CP1W-MAD42: 1 ms/point (6 ms/all-punten)
CP1W-MAD44: 1 ms/point (8 ms/all-punten) |
2 ms/point (6 ms/all-punten) | ||
| Isolatiemethode | Photocouplerisolatie tussen analoge I/O terminals en interne kringen. Geen isolatie tussen analoge I/O signalen. | |||
|
Huidige consumptie |
CP1W-MAD42: 5 VDC: 120 mA max., 24
VDC: 120 mA max. CP1W-MAD44: 5 VDC: 120 mA max., 24 VDC: 170 mA max. |
5 VDC: 83 mA max., 24 VDC: 110 mA max. |
||
