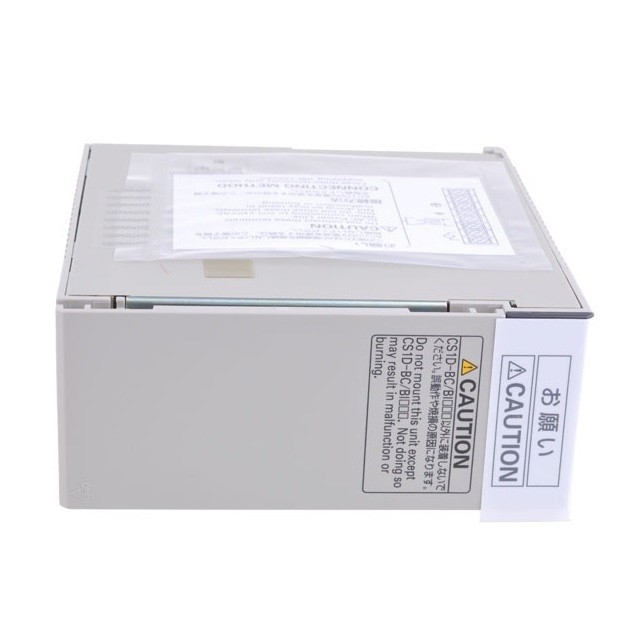

De Eenheid van de puntvoeding

Specificaties

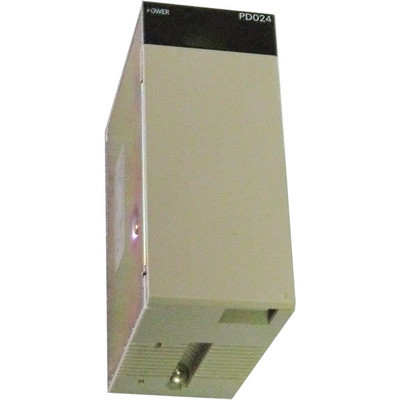

CS1D-PD024

CS1D-PD025

Voedingvoltage

24 V GELIJKSTROOM

Werkende voltagewaaier

19,2 tot 28,8 V gelijkstroom

Machtsconsumptie

40 w-max.

60 w-max.

Toevloedstroom

30 max.

De capaciteit van de voedingoutput

5 V gelijkstroom, 4,3 A (met inbegrip van de cpu-Eenheidsvoeding)

26 V GELIJKSTROOM, 0,56 A

Totaal: 28 W

5 V gelijkstroom, 5,3 A (met inbegrip van de cpu-Eenheidsvoeding)

26 V GELIJKSTROOM, 1,3 A

Totaal: 40 W

De terminal van de voedingoutput

Verstrekt niet.

LOOPPASoutput *1

Verstrekt niet.

Isolatieweerstand

20 MΩ min. (bij 500 V gelijkstroom) tussen externe gelijkstroom en de terminals *2 van gr.

Lawaaiimmuniteit

2 kV op voedinglijn die (met iec61000-4 in overeenstemming zijn)

Trillingsweerstand

10 tot 57 Herz, 0,075 mm omvang, 57 tot 150 Herz, versnelling: 9.8 m/s2 in de aanwijzingen van X, van Y, en z- 80 minuten (Tijdcoëfficiënt: 8 minuten ‚coëfficiëntenfactor 10 = totale tijd 80 minuten)

(Wanneer opgezet op een DIN-Spoor: 2 tot 55 Herz, versnelling van 2,9 m/s2 in de richtingen van X, van Y, en z- 20 minuten die) (met iec60068-2-6 in overeenstemming zijn)

Schokweerstand

147 m/s2 3 keer elk in de richtingen die van X, van Y, en z-(met iec60068-2-27 in overeenstemming zijn)

Omringende werkende temperatuur

0 aan 55°C

Omringende werkende vochtigheid

10% aan 90% (zonder condensatie)

Atmosfeer

Geen corrosieve gassen

Omringende opslagtemperatuur

-20 aan 75°C (exclusief batterij)

Het aan de grond zetten

Minder dan 100 Ω

Bijlage

Opgezet in een paneel.

Gewicht

Elk Rek: 6 kg-max.

Cpu-Rekafmetingen (mm)

CS1D-BC052 (5 groeven, Duplexcpu-Systeem) en CS1D-BI082S (8 groeven, Enig cpu-Systeem): 505 „132“ 123 MM (W „H“ D) *2
