Plaats van herkomst:
CHINA/JAPAN
Merknaam:
Omron
Modelnummer:
Nx-OD5121

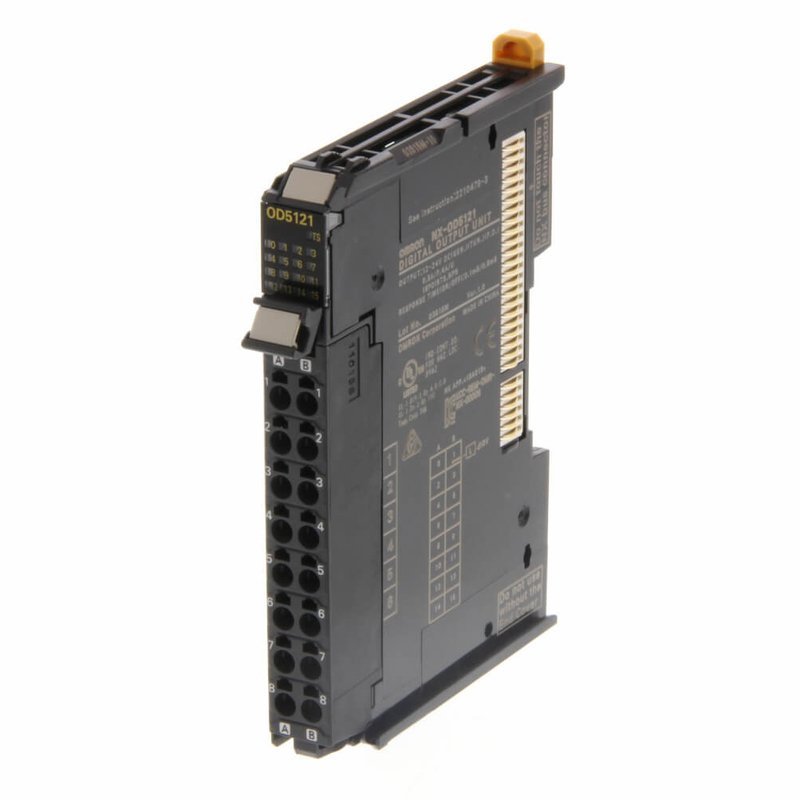

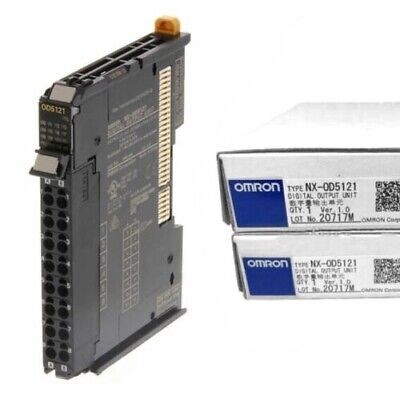

NX-OD5121 Omron I/O-modules NX-serie, transistoruitgangseenheid, NPN naar 24 VDC
| Eenheidsnaam: | Transistor-uitgangseenheid | Model | NX-OD5121 |
|---|---|---|---|
| Aantal punten | 16 punten | Externe aansluiting terminals |
Schroefloos klemklemmenblok (16 aansluitklemmen) |
| I/O vernieuwen methode |
Selecteerbare Synchrone I/O-verversing of Free-Run-verversing | ||
| Indicatoren | TS-indicator, uitgangsindicator:  |
Interne I/O gemeenschappelijk | NPN |
| Nominale spanning | 12 tot 24 VDC | ||
| Bedrijfslast: spanningsbereik |
10,2 tot 28,8 VDC | ||
| Maximale waarde van belastingsstroom |
0,5 A/punt, 4 A/eenheid | ||
| Maximale inschakelstroom huidig |
4,0 A/punt, max. 10 ms. | ||
| Lekstroom | 0,1 mA-max. | ||
| Restspanning: | maximaal 1,5 V | ||
| AAN/UIT-reactie tijd |
0,1 ms max./0,8 ms max. | ||
| Dimensies | 12 (B) x 100 (H) x 71 (D) | Isolatie methode: | Fotokoppeling isolatie |
| Isolatie weerstand |
20 MΩmin.tussen geïsoleerd circuits (bij 100 VDC) |
Diëlektrische sterkte | 510 VAC tussen geïsoleerde circuits voor 1 minuut bij een lekstroom van 5 mA maximaal |
| I/O-voeding methode |
Voeding vanaf de NX-bus | Huidige capaciteit van I/O-voeding terminal |
Zonder I/O-voedingsklemmen |
| NX-eenheid vermogen consumptie |
• Aangesloten op een CPU-eenheid of Communicatie controle-eenheid max. 1,00 W • Verbonden met een communi- kationen Koppeleenheid max. 0,65 W |
I/O-stroom consumptie |
20 mA-max. |
| Gewicht | maximaal 70 gram | ||
| Circuit-indeling | |
||
| Installatie oriëntatie en beperkingen |
Installatie oriëntatie: • Aangesloten op een CPU-unit of communicatiebesturingsunit: mogelijk bij staande installatie. • Aangesloten op een communicatiekoppeleenheid: mogelijk in 6 oriëntaties. Beperkingen: Geen beperkingen |
||
| Terminal verbindingsdiagram |
|
||
| Ontkoppeling/ Kortsluiting detectie |
Niet ondersteund. | Beschermende functie: | Niet ondersteund. |
