Plaats van herkomst:
CHINA/JAPAN
Merknaam:
OMRON
Modelnummer:

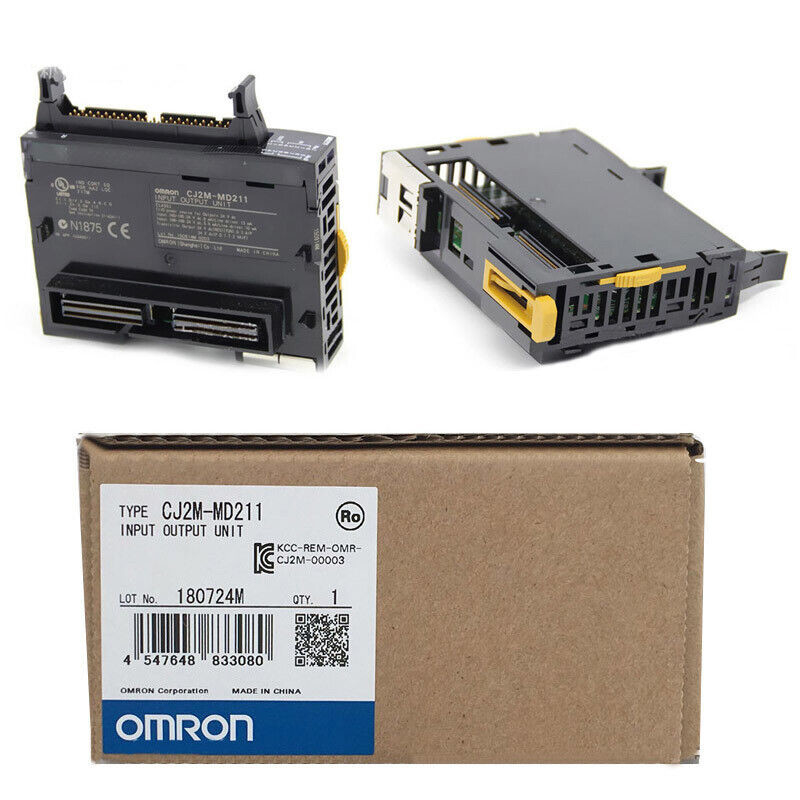

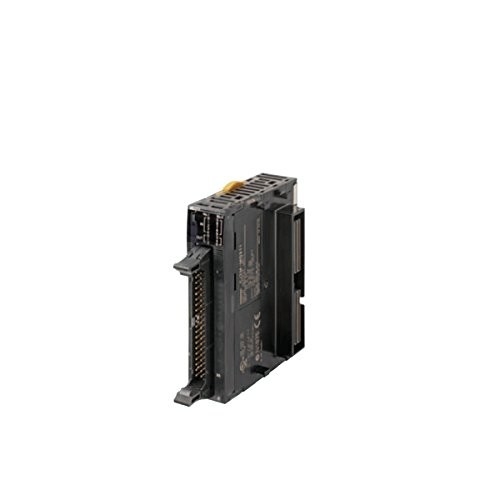

CJ2M-MD211
Type |
Pulsinvoer/uitvoermodule (I/O). |
Montage type |
Wordt links van de CJ2M CPU gemonteerd |
afhankelijkheden |
CJ2M-CPU11, CJ2M-CPU12, CJ2M-CPU13, CJ2M-CPU14, CJ2M-CPU15, CJ2M-CPU31, CJ2M-CPU32, CJ2M-CPU33, CJ2M-CPU34, CJ2M-CPU35 |
Accessoires |
Sluit de CJ2M-MD211/212 pulsuitgangseenheid aan op een SmartStep2-servoaandrijving met XW2Z-100J-A33 servorelaiskabel, XW2B-40J6-9A tweeassige servorelaiseenheid en XW2Z-100J-B34 SmartStep2-verbindingskabel.}XW2B-20J6-8A, XW2B-40J6-9A, XW2Z-100J-A33, XW2Z-100J-B31, XW2Z-200J-B31, XW2Z-100J-B32, XW2Z-100J-B32, XW2Z-100K, XW2Z-150K, XW2Z-200K, XW2Z-300K, XW2Z-500K, CP1W-CIF01, CP1W-CIF11, CP1W-CIF12 {Sluit CJ2M-MD211/212 pulsuitgangseenheid aan op een G5-servoaandrijving met XW2Z-100J-A33 servorelaiskabel, XW2B- 40J6-9A tweeassige servorelaiseenheid en verbindingskabel XW2Z-100J-B31 G5-serie. |
Speciale functie |
Twee encoderingangen en twee pulsuitgangen Negatief-Positief-Negatief (NPN) |
Handleiding |
W486 |
Connectortype |
1x MIL |
Encoder-invoertype |
Lijn bestuurder |
Ingangsspanning DC-encoder |
24 V |
Digitale ingangen |
10 |
Digitaal ingangstype |
Negatief-positief-negatief (NPN) |
Digitale uitgangen |
6 |
Digitaal uitvoertype |
Negatief-positief-negatief (NPN) |
Aantal assen |
2 |
Positie [Max] |
±2.147.483.647 |
Snelle teller |
Ja |
Configuratierichtlijnen |
Sluit de CJ2M-MD211/212 pulsuitgangseenheid aan op een G5-servoaandrijving met een XW2Z-100J-A33 servorelaiskabel, XW2B-40J6-9A tweeassige servorelaiseenheid en XW2Z-100J-B31 G5-serie verbindingskabel.Sluit CJ2M-MD21x aan op een SmartStep2-servoaandrijving met XW2Z-100J-A33 servorelaiskabel, XW2B-40J6-9A tweeassige servorelaiseenheid en XW2Z-100J-B32 SmartStep2-verbindingskabel.Sluit de CJ2M-MD21x aan op twee oudere SmartStep A-serie servoaandrijvingen met XW2Z-100J-A26 servorelaiskabel, XW2B-40J6-9A tweeassige servorelaiseenheid en XW2Z-100J-B5 SmartStep A-serie verbindingskabel. |
Encoder-ingangen |
10 |
DC-ingangsspanning |
5 tot 24 V |
Ingangsfrequentie [Max] |
100 KB/sec |
Uitgangsfrequentie [Max] |
100 KB/sec |
Stroomverbruik bij 5 VDC |
0,08 A |
DC-uitgangsspanning |
5 tot 24 V |
Modulebreedte |
31mm |
