Plaats van herkomst:
CHINA/JAPAN
Merknaam:

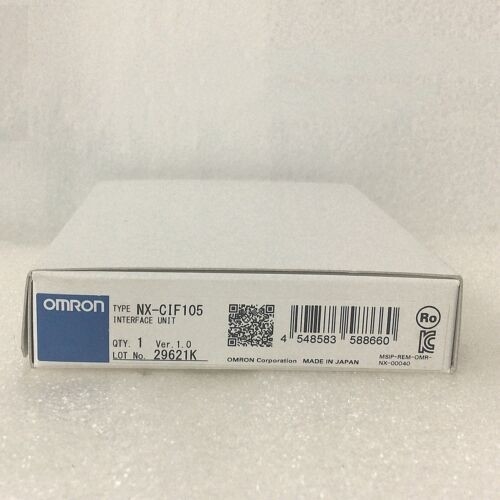

Omron
Modelnummer:

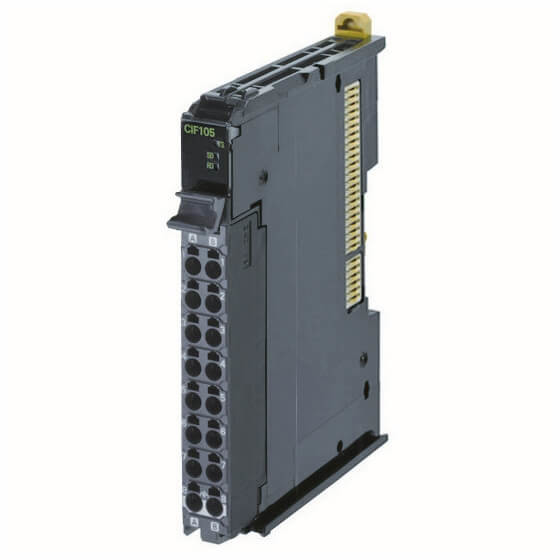

Nx-CIF105
• Slechts 12 mm breed, bespaart ruimte in uw kast.
• Er zijn drie modellen verkrijgbaar met keuze uit één RS-422A/485-, één RS-232C- of twee RS-232C-poorten.
• Schroefloos push-in-klemmenblok (1-poorts model) en D-Sub-connector (2-poorts model) verminderen het bedradingswerk aanzienlijk.
• Communicatie zonder protocol wordt ondersteund als communicatieprotocol.
• De maximale baudrate is 230,4 kbps.De baudrate kan worden geselecteerd om overeen te komen met de aangesloten seriële apparaten.
• Van de instellingen wordt een back-up gemaakt en opgeslagen in de EtherCAT-koppelingseenheid.Dit vergemakkelijkt de inbedrijfstelling en het onderhoud.
• Met de seriële lijnmonitor kunt u de communicatiestatus met seriële apparaten op de Sysmac Studio controleren, zodat de apparaten eenvoudig en betrouwbaar kunnen worden opgestart.
| Item | Specificatie | |
|---|---|---|
| Aantal poorten | 1 | |
| communicatie poorten | RS-422A/485 | |
| communicatie protocol | Geen protocol | |
| communicatie specificaties |
communicatie methode | Half duplex voor tweedraads aansluiting, Full duplex voor vierdraads aansluiting |
| Signaallijnen *1 | Twee regels of vier regels | |
| Baudsnelheid [bps] *1 | 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 of 230.400 |
|
| Gegevenslengte [bits] *1 | 7 of 8 | |
| Pariteit *1 | Even, oneven of geen | |
| Startbits [bits] | Altijd 1. | |
| Stopbits [bits] *1 | 1 of 2 | |
| Stroomregeling *1 | Geen of Xon/Xoff-regeling | |
| Doel van stroomregeling *1 | Verzenden/ontvangen, alleen verzenden of alleen ontvangen | |
| Initiële RS-signaalwaarde *1 *2 | Aan of uit | |
| Aantal tekens om bepaal het einde *1 *3 |
0 tot 10.000 (in stappen van 0,1 teken)) 0: Het einde wordt niet gedetecteerd. |
|
| Maximale communicatie afstand [m] |
1.200 *4 | |
| Verbindingsconfiguratie | 1:N Maximale waarde van N is 32. U kunt wisselen tussen tweedraads en vierdraads verbindingen. |
|
| I/O-vernieuwingsmethode | Alleen free-run verversen | |
| PDO-gegevensgrootte [bytes] *1 | In- of uitgangen: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 of 80 |
|
| Instelling transmissiebuffer inschakelen/uitschakelen *1 | Ingeschakeld of uitgeschakeld | |
| Functies om een back-up van gegevens te maken | Mits.*5 | |
| Weerstandsinstelling afsluiten | Mogelijk | |
| Isolatie methode | Voeding: transformator en fotokoppelaar Signalen: Digitale isolatoren |
|
| Energieverbruik | • Aangesloten op een CPU-eenheid Maximaal 1,65 Watt • Aangesloten op een communicatiekoppeleenheid Maximaal 1,45 Watt |
|
| Gewicht | Maximaal 69 g | |
| Installatieoriëntatie en beperkingen | installatie oriëntatie: • Aangesloten op een CPU-unit: mogelijk bij staande installatie. • Aangesloten op een communicatiekoppeleenheid: Mogelijk in 6 richtingen. Beperkingen: Er zijn geen beperkingen. |
|
