| Punt |
CP1E-E [] [] BR [] - []
CP1E- [] [] D [] - [] |

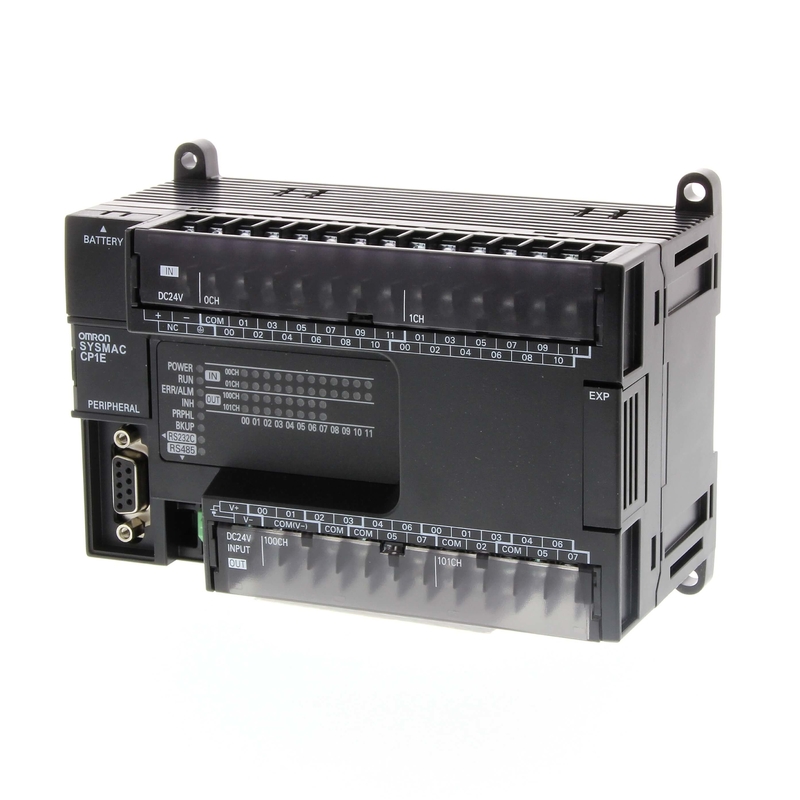

CP1E-N [] [] S [] D [] - []
CP1E-N [] [] D [] - []
CP1E-NA [] [] D [] - [] |
| Programmacapaciteit |
2 k-stappen die (8 Kbytes) omvatten
de symboollijst, commentaren,
en programmaindexen van
CX-programmeur |
8 k-stappen (32 Kbytes) met inbegrip van de symboollijst, de commentaren, en de programmaindexen van de CX-Programmeur |
| Controlemethode |
Opgeslagen programmamethode |
| I/O controlemethode |
Cyclisch aftasten met zich het directe verfrissen |
| Programmataal |
Ladderdiagram |
| Instructies |
Ongeveer 200 |
Proc-
het essing
snelheid |
Luchtverwerkingstijd |
0,4 Mej. |
| De tijden van de instructieuitvoering |
Basisinstructies (LD): 1.19 µs min.
Speciale instructies (MOV): 7.9 µs min. |
Aantal CP1W-Reeksen Uitbreiding
Verbonden eenheden |
CP1E-E10D [] - []/[] 14 (S) D [] - []/[] 20 (S) D [] - []: Niets
CP1E- [] 30 (S []) D [] - []/[] 40 (S []) D [] - []/[] 60 (S []) D [] - [] /NA20 (S []) D [] - []: 3 eenheden |
| Maximumaantal I/O punten |
CP1E-E10D [] - []: 10
CP1E- [] 14 (S) D [] - []: 14
CP1E- [] 20 (S) D [] - []: 20
CP1E- [] 30 (S []) D [] - []: 150 (ingebouwde 30, 40 uitbreiding × 3)
CP1E- [] 40 (S []) D [] - []: 160 (ingebouwde 40, 40 uitbreiding × 3)
CP1E- [] 60 (S []) D [] - []: 180 (ingebouwde 60, 40 uitbreiding × 3)
CP1E-NA20D [] - []: 140 (ingebouwde 20, 40 uitbreiding × 3) |
| Ingebouwde I/O |
CP1E-E10D [] - []: 10 (6 input, 4 output)
CP1E- [] 14 (S) D [] - []: 14 (8 input, 6 output)
CP1E- [] 20 (S) D [] - []: 20 (12 input, 8 output)
CP1E- [] 30 (S []) D [] - []: 30 (18 input, 12 output)
CP1E- [] 40 (S []) D [] - []: 40 (24 input, 16 output)
CP1E- [] 60 (S []) D [] - []: 60 (36 input, 24 output)
CP1E-NA20D [] - []: 20 (12 input, 8 output) |
Ingebouwd
input
func-
tions |
Hoog
snelheid
tellers |
Hoge snelheid
tegenwijze
maximum
frequentie |
Stijgende Impulsinput
kHz 10:
6 tellers
5 tellers (slechts voor 10 I/O
punt)
Up/Down Input
kHz 10: 2 tellers
Impuls + Richtingsinput
kHz 10: 2 tellers
Differentiële Faseinput (4x)
kHz 5: 2 tellers |
Stijgende Impulsinput
kHz 100: 2 tellers, kHz 10: 4 tellers
Up/Down Input
kHz 100: 1 tellers, kHz 10: tellers 1
Impuls + Richtingsinput
kHz 100: 2 tellers
Differentiële Faseinput (4x)
kHz 50: 1 teller, kHz 5: 1 teller |
| Tellende wijze |
Lineaire wijze
Ringswijze |
| Tellingswaarde |
32 beetjes |
Het tegenterugstellen
wijzen |
Fase Z en het softwareterugstellen (exclusief ingevoerde toenameimpuls)
Het softwareterugstellen |
| Controlemethode |
Doel Aanpassing
Waaiervergelijking |
| De input onderbreekt |
6 input (4 input slechts voor 10 I/O punten)
Onderbreek de breedte van de inputimpuls: 50 µs min. |
| Snel-reactieinput |
6 input (4 input slechts voor 10 I/O punten)
De breedte van de inputimpuls: 50 µs min. |
Normaal
input |
Inputconstanten |
De vertragingen kunnen in de PLC Opstelling worden geplaatst (Mej. 0 tot 32, in gebreke blijven: Mej. 8).
Vastgestelde waarden: Mej. 0, 1, 2, 4, 8, 16, of 32 |
Ingebouwd
output
func-
tions |
Impuls
output
(Modellen
met
transistor
output
slechts) |
Impulsoutput
methode en
outputfrequentie |
De functie van de impulsoutput niet
inbegrepen |
Impuls + Richtingswijze
1 Herz aan kHz 100: 2 output |
| Outputwijze |
Ononderbroken wijze (voor snelheidscontrole)
Onafhankelijke wijze (voor positiecontrole) |
Aantal van
outputimpulsen |
elative coördinaten: 0000 0000 aan 7FFF
FFFF-hexuitdraai (0 tot 2147483647)
Absolute coördinaten: 8000 0000 aan 7FFF
FFFF-hexuitdraai (- 2147483647 tot 2147483647) |
Versnelling
vertraging
krommen |
Trapezoïdale versnelling en vertraging
(Kan S-curve geen versnelling uitvoeren en
vertraging.) |
Het veranderen SVs
tijdens
instructie
uitvoering |
Slechts kan de doelpositie worden veranderd. |
| Oorsprongsonderzoeken |
Inbegrepen |
Impuls
output
(Modellen
met
transistor
output
slechts) |
Frequentie |
PWM-outputfunctie niet
inbegrepen |
2,0 tot 6.553,5 Herz (in toename van 0,1 Herz)
met 1 output of 2 Herz aan 32.000 Herz (in
toename van 1 Herz) met 1 output |
| Plichtsfactor |
0,0% tot 100,0% (in toename van 0,1%)
Nauwkeurigheid: +1%/-0% bij 2 Herz aan 10.000 Herz
en +5%/-0% bij 10.000 Herz aan kHz 32.000 |
| Outputwijze |
Ononderbroken Wijze |
| Ingebouwd analogon |
Analoge input |
Analoge inbegrepen niet functie |
Plaatsende waaier: 0 tot 6.000 (2 slechts kanalen
voor Na-Type) |
| Analoge output |
Plaatsende waaier: 0 tot 6.000 (slechts kanalen 1
voor Na-Type) |
| Analoge regelaars |
E/N/NA [] [] - type: 2 regelaars (Plaatsende waaier: 0 tot 255)
E/N [] [] S (1) - type: Niets |
Com
muni-
kationen |
B Randusb-poort |
In overeenstemming zijnd met USB 2,0 Bschakelaar |
| |
Transmissie
afstand |
5 m-max. |
| Ingebouwde haven rs-232C |
Geen ingebouwde haven rs-232C |
Interface: Is met EIA rs-232C in overeenstemming. |
| |
Mededelingen
methode |
Half - duplex |
| synchronisatie |
Start-stop |
| Baudrate |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, of 115,2
kbps |
Transmissie
afstand |
15 m-max. |
Gesteund
protocol |
• Gastheerverbinding
• 1: N NT Verbinding
• Geen-protocolwijze
• Periodieke PLC Verbindingen (meester, slaaf)
• Gemakkelijke Meester modbus-RTU |
| Ingebouwde haven rs-485 |
Geen ingebouwde haven rs-485 |
Slechts n30/40/60S1-type
Interface: Is met EIA rs-485 in overeenstemming. met 2 draden
sensoren
Geen isolatie |
| |
Mededelingen
methode |
Half - duplex |
| synchronisatie |
Start-stop |
| Baudrate |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, of 115,2
kbps |
Transmissie
afstand |
50 m-max. |
Gesteund
protocol |
• Gastheerverbinding
• 1: N NT Verbinding
• Geen-protocolwijze
• Periodieke PLC Verbindingen (meester, slaaf)
• Gemakkelijke Meester modbus-RTU |
| Periodieke Optiehaven |
De optieraad kan niet zijn
opgezet. |
N30/40/60 en slechts NA20-Type
1 haven |
| |
Monteerbaar
Optieraad |
Één haven rs-232C: CP1W-CIF01
Één geïsoleerde niet haven rs-422A/485 ():
CP1W-CIF11
Één (geïsoleerde) haven rs-422A/485:
CP1W-CIF12-V1
Één Ethernet-haven: CP1W-CIF41 |
Mededelingen
methode |
Hangt van Optieraad af. |
| synchronisatie |
Hangt van Optieraad af. |
| Baudrate |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, of 115,2
kbps |
Compatibel
protocollen |
• Gastheerverbinding
• 1: N NT Verbinding
• Geen-protocolwijze
• Periodieke PLC Verbindingen (meester, slaaf)
• Gemakkelijke Meester modbus-RTU |
| Aantal taken |
17
• Één cyclische uitvoeringstaak
• Geplande één onderbreekt taak (onderbreek altijd taak 1)
• Ingevoerde zes onderbreken taken (onderbreek taken 2 tot 7)
• Hoge snelheid zestien tegen onderbreekt taken (onderbreek taken 1 tot 16) |
| Maximumsubroutineaantal |
128 |
| Maximumsprongaantal |
128 |
| Gepland onderbreek taken |
1 onderbreekt taak |
| Klok |
Inbegrepen niet klokfunctie.
De tijd van foutenvoorkomen
vertoningen 01-01-01 01:01: 01
Zondag |
Inbegrepen.
Nauwkeurigheid (maandelijkse afwijking):
-4,5 min aan -0,5 min bij omringend
temperatuur van 55°C,
-2,0 min aan +2,0 min bij omringend
temperatuur van 25°C,
-2,5 min aan +1,5 min bij omringend
temperatuur van 0°C |
Geheugen
reserve |
Ingebouwde EEPROM |
De de ladderprogramma's en parameters worden automatisch bewaard aan ingebouwde EEPROM
Een sectie van het Gebied van het Gegevensgeheugen kan aan ingebouwde EEPROM worden bewaard. |
Batterijsteun met
CP1W-BAT01 batterij
(Afzonderlijk Verkocht) |
De batterij kan niet worden opgezet. |
CP1W-BAT01 kan worden gebruikt.
Maximumbatterijlevensduur: 5 jaar
Reservetijd
Gewaarborgde waarde (omgevingstemperatuur:
55°C): 13.000 uren (ong. 1,5 jaar)
Efficiënte waarde (omgevingstemperatuur:
25°C): 43.000 uren (ong. 5 jaar) |
CIO
Gebied |
Inputbeetjes |
1.600 beetjes (100 woorden): CIO 0,00 aan CIO 99,15 (CIO 00 aan CIO 99) |
| Outputbeetjes |
1.600 beetjes (100 woorden): CIO 100,00 aan CIO 199,15 (CIO 100 aan CIO 199) |
| Periodieke PLC Verbindingswoorden |
1.440 beetjes (90 woorden): CIO 200,00 aan CIO 289,15 (woorden CIO 200 aan CIO 289) |
| Het werkgebied (w) |
1.600 beetjes (100 woorden): W0.00 aan W99.15 (W0 aan W99) |
| Holdingsgebied (h) |
800 beetjes (50 woorden): H0.00 aan H49.15 (H0 aan H49)
De beetjes op dit gebied handhaven hun ON/OFF status wanneer de werkende wijze is
veranderd. |
| Hulpgebied (a) |
Alleen-lezen: 7.168 beetjes (448 woorden) van A0 aan A447
Lees-schrijf: 4.896 beetjes (306 woorden) in woorden A448 aan A753 |
| Tijdelijk Relaisgebied (RT) (RT-Gebied) |
16 beetjes: TR0 aan TR15 |
| Tijdopnemergebied (t) |
256 tijdopnemeraantallen (T0 aan T255 (scheid van tellers)) |
| Tegengebied (c) |
256 tegenaantallen (C0 aan C255 (scheid van tijdopnemers)) |
| Het Gebied van het gegevensgeheugen (d) |
2 Kwords: D0 aan D2047
Hiervan, kunnen 1.500 woorden zijn
gespaard aan het reservegeheugen
(ingebouwde EEPROM) gebruikend
montages in het Hulpgebied. |
8 Kwords: D0 aan D8191
Hiervan, kunnen 7.000 woorden aan worden bewaard
reservegeheugen die (ingebouwde eep-ROM) gebruiken
montages in het Hulpgebied |
| Werkende wijzen |
PROGRAMMAwijze:
De programmauitvoering wordt tegengehouden.
De voorbereidingen kunnen voorafgaand aan programmauitvoering op deze wijze worden uitgevoerd.
MONITORwijze:
De programma's worden uitgevoerd.
Sommige verrichtingen, zoals online binnen het uitgeven, en veranderingen in huidige waarden
I/O geheugen, wordt toegelaten op deze wijze.
LOOPPASwijze:
De programma's worden uitgevoerd.
Dit is de normale werkende wijze. |
