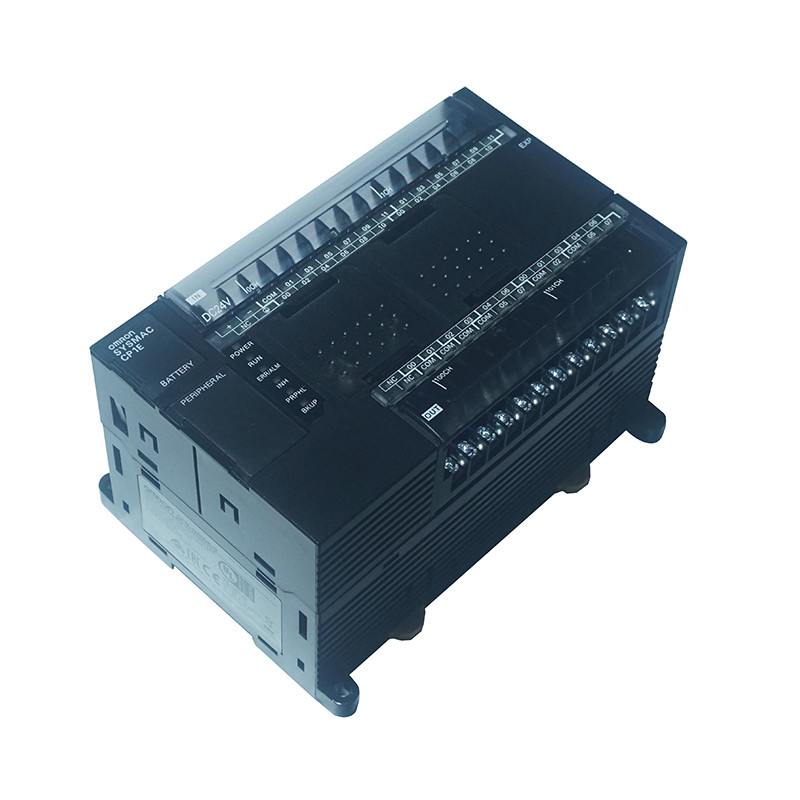

PLC van elektronische Componentenomron cp1e-e14sdr-USB 100 - 240V AC

Productdetails

• Familieinformatie

  De micro- PLC CP2 reeks compacte controlemechanismen door OMRON biedt machine aan machine communicatie dankzij met gegevensverzameling aan ingebouwde 2 haven Ethernet. De controle en machine de controle zijn niet alleen gemakkelijk maar ook verbeteren productiviteit en steunen vooruitlopend onderhoud.

  • 2-haven Ethernet
  • Compact en betrouwbaar in alle milieuvoorwaarden
  • Lagere bedradingskosten
  • Betere communicatie prestaties
  • 4-as het plaatsen functies met lineaire interpolatie voor meer ontwerpefficiency
  • Uitgebreide temperatuurwaaier en batterij vrije verrichting

• Artikelinformatie

  • Ingebouwde haven USB-B







  Specificatie



  Type	AC voedingmodellen	Gelijkstroom-voedingmodellen
  Model	CP1E-@@@S@D@-A CP1E-@@@D@-A	CP1E-@@@S@D@-D CP1E-@@@D@-D
  Bijlage	Opgezet in een paneel
  Afmetingen (H × D × W)	E/N/NA@@-type   Cpu-de Eenheid met I/O 10 richt (CP1E-E10D@-@): 90mm *1 × 85mm *2 × 66 mm Cpu-Eenheid met 14 of 20 I/O punten (CP1E-@14D@-@/@20D@-@): 90mm *1 × 85mm *2 × 86 mm cpu de Eenheid met I/O 30 richt (CP1E-@30D@-@): 90mm *1 × 85mm *2 × 130 mm Cpu-de Eenheid met I/O 40 richt (CP1E-@40D@-@): 90mm *1 × 85mm *2 × 150 mm cpu de Eenheid met I/O 60 richt (CP1E-N60D@-@): 90mm *1 × 85mm *2 × 195 mm Cpu-de Eenheid met I/O 20 richt en ingebouwd analogon (CP1E-NA20D@-@): 90mm *1 × 85mm *2 × 130 mm E/N/@@S (1) - type Cpu-Eenheid met 14 of 20 I/O punten (CP1E-@14SD@-@/@20SD@-@): 90mm *1 × 79mm *2 × 86 mm cpu de Eenheid met I/O 30 richt (CP1E-@30S (1) D @-@): 90mm *1 × 79mm *2 × 130 mm Cpu-de Eenheid met I/O 40 richt (CP1E-@40S (1) D @-@): 90mm *1 × 79mm *2 × 150 mm cpu de Eenheid met I/O 60 richt (CP1E-@60S (1) D @-@): 90mm *1 × 79mm *2 × 195 mm
  Gewicht	Cpu-de Eenheid met I/O 10 richt (CP1E-E10D@-@): 300g max. cpu-Eenheid met I/O 14 richt (CP1E-@14 D @-@): 360g max. cpu-Eenheid met I/O 20 richt (CP1E-@20 D @-@): 370g max.   Cpu-de Eenheid met I/O 30 richt (CP1E-@30 (S@) D @-@): 600g max. cpu-Eenheid met I/O 40 richt (CP1E-@40 (S@) D @-@): 660g max. cpu-Eenheid met I/O 60 richt (CP1E-@60 (S@) D @-@): 850g max. Cpu-de Eenheid met I/O 20 richt en ingebouwd analogon (CP1E-NA20D@-@): 680g max.
  Leveringsvoltage	100 tot 240 VAC 50/60 Herz	24 VDC
  Werkende voltagewaaier	85 tot 264 VAC	20,4 tot 26,4 VDC
  Machtsconsumptie	15 VA/100 VAC max.   25 VA/240 VAC max. (CP1E-E10D@-A/@14 D @-A/@20 D @-A)	9 w-max. (CP1E-E10D@-D)   13 w-max. (CP1E-N14D@-D/N20D@-D)
  	50 max. van VA/100 VAC.   70 VA/240 VAC max. (CP1E-NA20D@-A/@30 (S@) D @-A/@40 (S@) D @-A/N60 (S@) D @-A)	20 w-max.   (CP1E-NA20D@-D/N30 (S@) D @-D/N40 (S@) D @-D/N60 (S@) D @-D) *4
  Toevloedstroom	120 VAC, 20 A voor 8 Mej.max. voor koud begin bij kamertemperatuur   240 VAC, 40 A voor 8 Mej.max. voor koud begin bij kamertemperatuur	24 VDC, 30 A voor 20 Mej.max. voor koud begin bij kamertemperatuur
  Externe voeding *3	Verstrekt niet.   (CP1E-E10D@-A/@14 D @-A/@20 D @-A) 24 VDC, 300 MA (CP1E-NA20D@-A/@30D@-A/@40D@-A/@60D@-A/ @30SDR-A/@40SDR-A/@60SDR-A)	Verstrekt niet
  Isolatieweerstand	20 MΩ min. (bij 500 VDC) tussen de externe AC terminals en de terminals van gr.	Behalve tussen de primaire stroom van gelijkstroom en de secundaire stroom van gelijkstroom
  Diëlektrische sterkte	2.300 VAC 50/60Hz voor 1 min tussen extern AC en de stroom van de de terminalslekkage van gr.: 5 mA max.	Behalve tussen de primaire stroom van gelijkstroom en de secundaire stroom van gelijkstroom
  Omringende werkende temperatuur	0 tot 55 °C
  Omringende vochtigheid	10% aan 90%
  Atmosfeer	Geen corrosief gas.
  Omringende opslagtemperatuur	-20 tot 75 °C (exclusief batterij)
  Hoogte	2.000 m-max.
  Verontreinigingsgraad	2 of minder: Ontmoet CEI 61010-2-201.
  Lawaaiweerstand	2 kV op voedinglijn (is met iec61000-4 in overeenstemming.)
  Overvoltagecategorie	Categorie II: Ontmoet CEI 61010-2-201.
  EMC Immuniteitsniveau	Streek B
  Trillingsweerstand	Is met JIS 60068-2-6 in overeenstemming.   5 tot 8,4 Herz met 3,5 mm omvang, 8,4 tot 150 Herz Versnelling van 9,8 m/s2 voor 100 min in de richtingen van X, van Y, en z-(10 bereik van 10 min elk = 100 min totaal)
  Schokweerstand	Is met JIS 60068-2-27 in overeenstemming.   147 m/s2, 3 keer in de richtingen van X, van Y, en z-
  Eindblok	Vast (niet verwijderbaar)
  Eindschroefgrootte	M3
  Toepasselijke normen	Is met de EG Richtlijn in overeenstemming
  Het aan de grond zetten van methode	Grond aan 100 Ω of minder.
