Plaats van herkomst:
China/JAPAN
Merknaam:

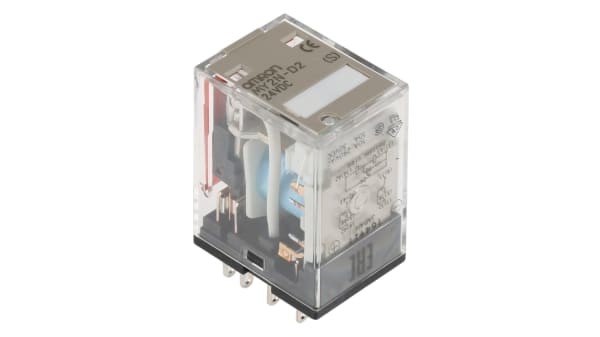

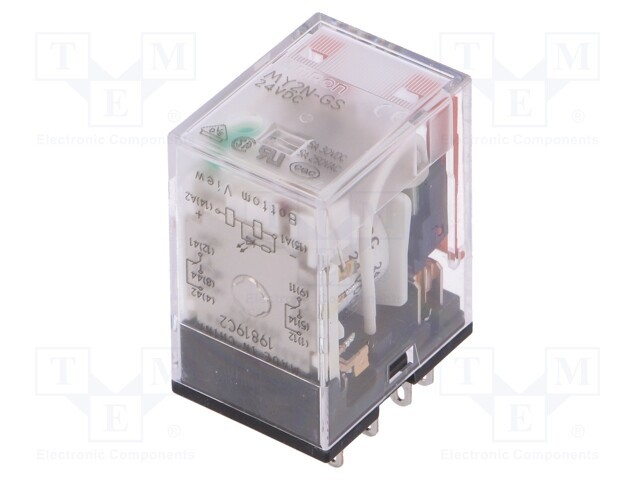

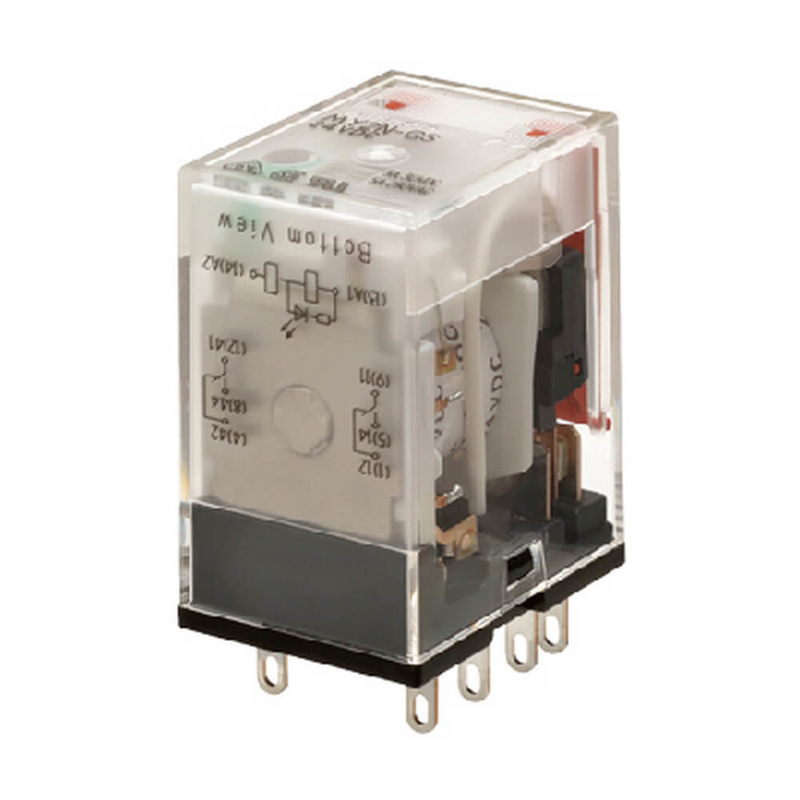

Omron
Modelnummer:
my2n
Video
Video
Productoverzicht
| Produktenclassificatie | Monostable relais Ingebouwde LEIDEN indicatortype |
|---|---|
| Rolclassificaties | 100 VAC/110 VAC |
| Werkende indicator | Leiden |
| Contacttype | DPDT |
| Contactmethode | Kies uit |
| Contactmateriaal | Ag |
| Contact geschatte lading | 220 VAC 5 A (Weerstand biedende lading) 220 VAC 2 A (Aanleidinggevende lading (cos. φ= 0,4)) 24 VDC 5 A (Weerstand biedende lading) 24 VDC 2 A (Aanleidinggevende lading (L/R = Mej. 7)) |
| Maximumomschakelingsvoltage | 250 VAC 125 VDC |
| Maximumomschakelingsstroom | AC: 5 A Gelijkstroom: 5 A |
| Mislukkingstarief | 1 mA bij 5 VDC (mislukkingsniveau: P Referentiewaarde) (Omschakelingsfrequentie van 120 verrichtingen per minuut) |
| Omgevingstemperatuur (het Werken) | -55 tot 60 ℃ (zonder suikerglazuur of condensatie) |
| Ambient_humidity (het Werken) | 5 aan 85%RH (zonder suikerglazuur of condensatie) |
| Contactweerstand | max. 50 die mΩ, de voltagedaling over de contacten meten door testvoltage/stroom als 5 VDC 1 A toe te passen |
| Versietijd (het Terugstellentijd) | 20 Mej.max. (stel of geef tijd in werking vrij werd gemeten met de nominale spanning bij een omgevingstemperatuur van 23 ℃) |
| Isolatieweerstand | Tussen rol en contacten: 100 MΩ min. (bij 500 VDC) Tussen contacten van verschillende polariteit: 100 MΩ min. (bij 500 VDC) Tussen contacten van zelfde polariteit: 100 MΩ min. (bij 500 VDC) |
| Diëlektrische sterkte | Tussen rol en contacten: 2000 VAC (50/60 Herz 1 min) Tussen contacten van verschillende polariteit: 2000 VAC (50/60 Herz 1 min) Tussen contacten van zelfde polariteit: 1000 VAC (50/60 Herz 1 min) |
| Trillingsweerstand (Vernietiging) | 10 tot 55 tot 10 Herz, 0,5 mm kiezen omvang (1mm dubbele omvang) uit |
| Trillingsweerstand (Defect) | 10 tot 55 tot 10 Herz, 0,5 mm kiezen omvang (1mm dubbele omvang) uit |
| Schokweerstand (Vernietiging) | 1000 m/s ** 2 |
| Schokweerstand (Defect) | 200 m/s ** 2 |
| (Mechanische) duurzaamheid | 50 miljoen verrichtingen min. (omschakelingsfrequentie 18.000 operations/h) |
| Duurzaamheid (Elektro) | 500.000 verrichtingen min. (23 ℃, schatten lading, die frequentie 1.800 operations/h schakelen) |
| Beschermende structuur | Gesloten type (dekking) |
| Eindstructuur | Insteekterminal |
| Gewicht | Ong. 35 g |
