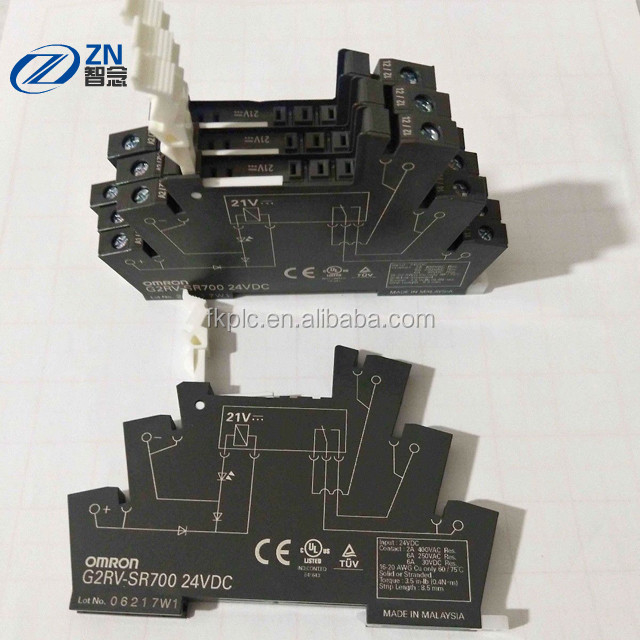

G2RV-SR700
Video
Video

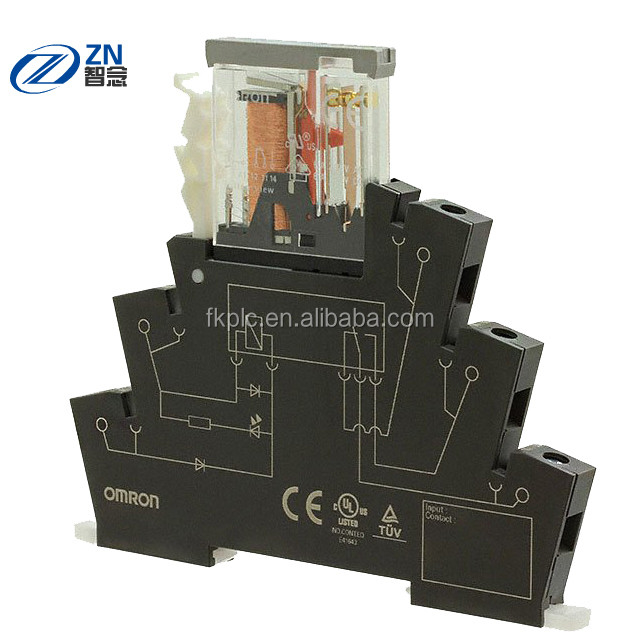

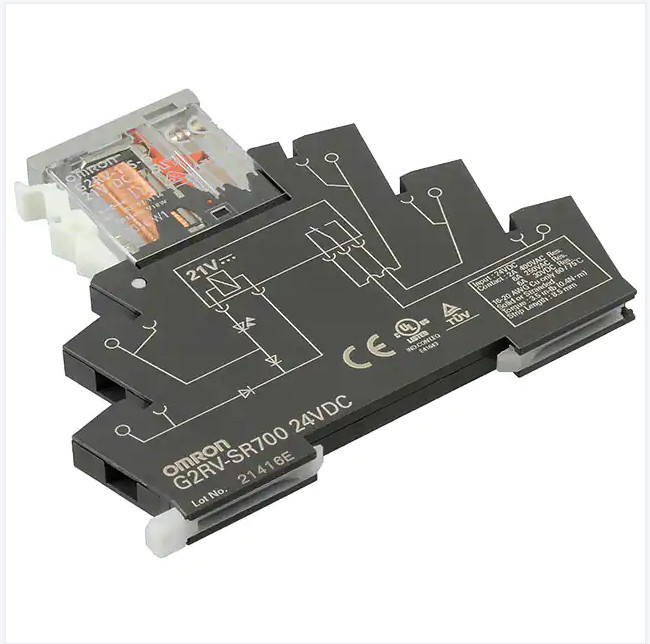

• Lager gerealiseerd over het profiel van 25% dan conventionele producten, die tot verdere miniaturisatie van het controlebord bijdragen.
• Gerealiseerd openend en het sluiten capaciteit met één pool 6 de slanke vorm van A.
• Micro- ladingsproducten voor één pool 50 die mA Au-Geplateerde contacten voor kleine ook gebruiken beschikbare ladingsomschakeling.
• Aangezien G2RV een transparant geval is, is bevestigen van de staat van het contact met het blote oog mogelijk, en gemakkelijk om abnormaliteit te bevestigen ter plaatse (geïnstalleerde plaats).
• De schroefterminal wordt ook opgeslagen om aan de schroeftype behoeften te voldoen.
• Het opgezette relaisgebruik sluit terminals aan die moeilijk zijn te buigen wanneer het ruilen.
• G3rv-SR die een relais in vaste toestand gelijkend in vorm op ook beschikbaar g2rv-SR kenmerken.
Specificatie
| ted input voltage |
Geschatte stroom | Moet werk voltage |
Moet versie voltage |
Machtsconsumptie | Maximum toelaatbaar voltage |
|||
|---|---|---|---|---|---|---|---|---|
| AC | Gelijkstroom | Percentage van de nominale spanning |
AC (VA) | Gelijkstroom (mw) | Percentage van geschat voltage |
|||
| 50 Herz | 60 Herz | |||||||
| 12 VDC | - | - | 27.9 mA | 80% max.* | 10% min. | - | Ong. 300 mw | 110% |
| 24 VDC | - | - | 13.5 mA | - | Ong. 300 mw | |||
| 24 VAC/VDC | 12.5 mA | 12.6 mA | 12.6 mA | Ong. 0,5 VA | Ong. 300 mw | |||
| 48 VAC/VDC | 5.9 mA | 6.1 mA | 5.2 mA | Ong. 0,4 VA | Ong. 250 mw | |||
| 100 VAC | 5.9 mA | 6.0 mA | - | Ong. 0,8 VA | - | |||
| 110 VAC | 5.9 mA | 5.9 mA | - | Ong. 0,8 VA | - | |||
| 200 VAC | 6.6 mA | 7.6 mA | - | Ong. 1,7 VA | - | |||
| 230 VAC | 7.3 mA | 8.4 mA | - | Ong. 1,7 VA | - | |||
*1. Niveau P: λ60=0.1×10-6 /times
Deze waarde is de waarde in omschakelingsfrequentie 120 verrichtingen/min.
*2. Als de Au-platerenlaag wordt vernietigd, zal het aantal hetzelfde standaard zijn.
| Punt | Norm (G2RV-SR700, 500, 701, 501) |
Voor microloads (G2RV-SR700-AP, 500-AP) |
|
|---|---|---|---|
| Contactweerstand * | max. 100 mΩ. | ||
| Stel (plaats) tijd in werking * | 20 Mej.max. | ||
| Versietijd * | AC, AC/DC: 40 Mej.max. Gelijkstroom: 20 Mej.max. |
||
| Het maximum werken frequentie |
Mechanisch: 18.000 operations/h Elektro: 1.800 operations/h (geschatte lading) |
||
| Isolatieweerstand | 1.000 MΩ min. (bij 500 VDC) | ||
| Diëlektrische sterkte | Tussen rol en contacten: 4,000VAC 50/60 Herz 1 min Contact tussen dezelfde polariteit: 1.000 VAC 50/60 Herz 1 min |
||
| Trillingsweerstand | Vernietiging: 10 tot 55 tot 10 Herz, enige omvang 0,50 mm (dubbele omvang 1,0 mm) Defect: 10 tot 55 tot 10 Herz, enige omvang 0,50 mm (dubbele omvang 1,0 mm) |
||
| Schokweerstand | Vernietiging: 1.000 m/s2 Defect: Geactiveerde 200m/s2, niet-Geactiveerde 100m/s2 |
||
| Duurzaamheid * | Mechanisch | 5.000.000 verrichtingen min. | |
| Elektro | GEEN contact: 70.000 verrichtingen min. NC contacteer: 50.000 verrichtingen min. |
5.000.000 verrichtingen min. | |
| Het omringende werken temperatuur |
Het werken: -40 aan +55°C (zonder suikerglazuur of condensatie) | ||
| Het omringende werken vochtigheid |
Het werken: 5 aan 85%-relatieve vochtigheid | ||
| Gewicht | Ong. 30 g | ||
| Contactmateriaal | Ag legering | Ag legering + Au-plateren | |
Nota: Boven waarden zijn aanvankelijke waarden.
* De waarde is bij omgevingstemperatuur van 23°C.
| Model | Contactpersoonformulier | De classificaties van de verrichtingsrol | Contactclassificaties | Verrichtingen |
|---|---|---|---|---|
| G2rv-SR reeks | SPDT | 12 tot 48 VDC 24 tot 230 VAC |
6 A bij 250 VAC (Weerstand biedende lading) 6 A bij 30 VDC (Weerstand biedende lading) 2 A bij 400 VAC (Weerstand biedende lading) * |
6.000 |
* Als het ladingsvoltage 250 VAC overschrijdt, gelieve te maken met het uit elkaar plaatsen van 12 mm min. vast, of te gebruik een afzonderlijke plaat (XW5Z-EP12).
| Model | Contactpersoonformulier | De classificaties van de verrichtingsrol | Contactclassificaties | Verrichtingen |
|---|---|---|---|---|
| G2rv-SR reeks | SPDT | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
6 A bij 250 VAC (Weerstand biedende lading) 6 A bij 30 VDC (Weerstand biedende lading) 2 A bij 400 VAC (Weerstand biedende lading) * |
50.000 50.000 6.000 |
* Als het ladingsvoltage 250 VAC overschrijdt, gelieve te maken met het uit elkaar plaatsen van 12 mm min. vast, of te gebruik een afzonderlijke plaat (XW5Z-EP12).
| Model | Contactpersoonformulier | De classificaties van de verrichtingsrol | Contactclassificaties |
|---|---|---|---|
| G2RV-SR500 G2RV-SR700 |
SPDT | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
6 A bij 250 VAC (Weerstand biedende lading) |
| 2.5 A BIJ 250 VAC (PF0.4) | |||
| 6 A bij 30 VAC (Ress) | |||
| 2 A bij 30 VDC (L/R=7ms) | |||
| G2RV-SR501 G2RV-SR701 |
SPDT | 12, 24 VDC 24 VAC/VDC |
6 A bij 250 VAC (Weerstand biedende lading) |
| 2.5 A BIJ 250 VAC (PF0.4) | |||
| 6 A bij 30 VAC (Ress) | |||
| 2 A bij 30 VDC (L/R=7ms) | |||
| G2rv-sr500-AP G2rv-sr700-AP |
SPDT | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
0,05 A bij 30 VAC (Weerstand biedende lading) 0,05 A bij 36 VDC (Weerstand biedende lading) |
