Plaats van herkomst:
China/JAPAN
Merknaam:

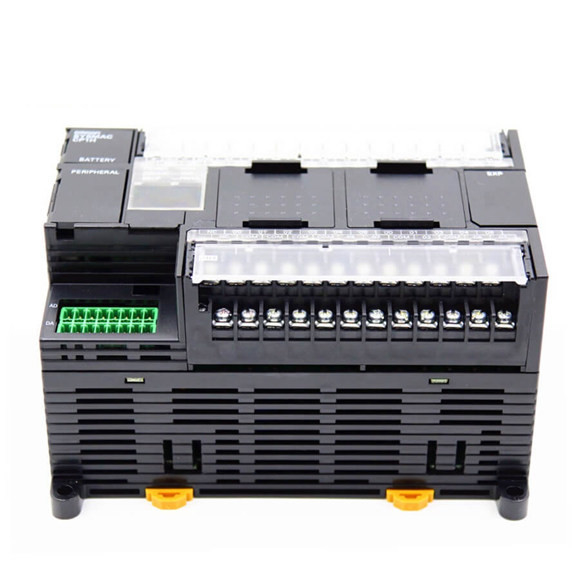

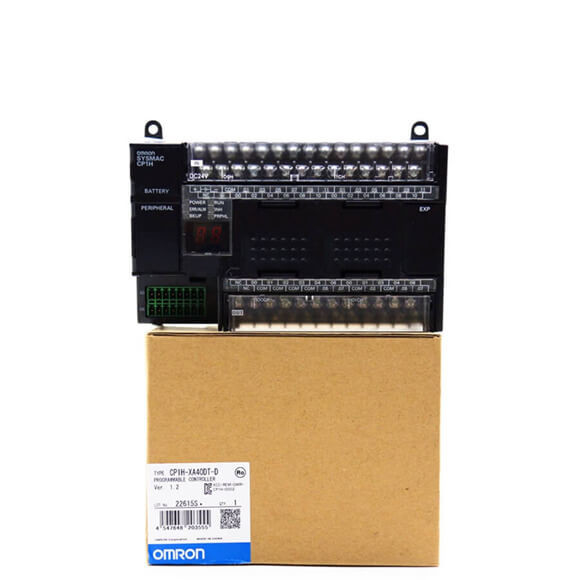

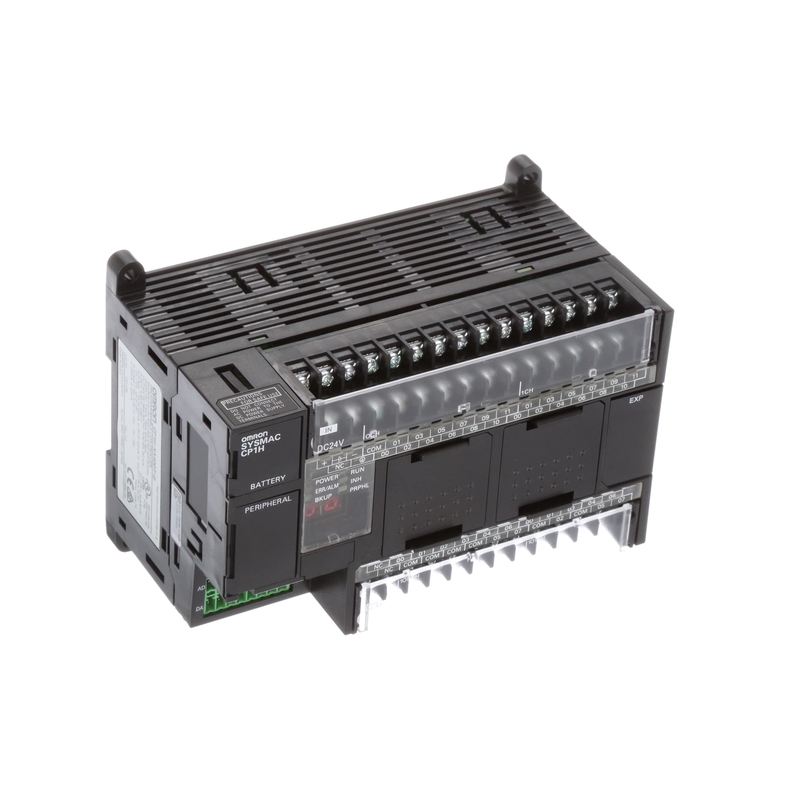

Omron
Modelnummer:
Cp1h-xa40dt-D
• Impulsoutput voor 4 assen. Geavanceerde macht voor high-precision plaatsende controle.
• Hoge snelheidstellers. Differentiële fasen voor 4 assen. Behandelt gemakkelijk multi-axis controle met één enkele eenheid.
• Acht onderbreken input worden ingebouwd. De snellere verwerking van ongeveer 500 instructies versnelt het volledige systeem.
• Periodieke mededelingen. Twee havens. Selecteer Optieraad voor of rs-232C of rs-485 mededelingen.
• Ethernetmededelingen. Toegelaten door een Optieraad te gebruiken. Twee havens kunnen als Ethernet-haven worden gebruikt om te presteren. Ethernetcommunicatie tussen CP1H en een hostcomputer.
• De ingebouwde Analoge I/O. Eenheden van XA cpu verstrekken 4 inputwoorden en 2 outputwoorden.
• De Randhaven van USB. Een andere standaardeigenschap.
• De gestructureerde tekst (ST) taal. Maakt wiskundeverrichtingen nog gemakkelijker.
• Kan voor de CP1W-reeks en CJ-reekseenheid worden gebruikt. Extendibility van het is preeminently goed.
• LCD vertoningen en montages. Toegelaten gebruikend Optieraad.
|
Het type van leveringsvoltage |
Gelijkstroom |
|
Aantal digitale input |
24 |
|
Inputtype |
PNP/NPN |
|
Aantal digitale output |
16 |
|
Outputtype |
NPN |
|
Programmacapaciteit |
20 k-stappen |
|
De capaciteit van het gegevensgeheugen |
32 k-woorden |
|
De tijd van de logicauitvoering |
0,10 µs |
|
Communicatie haven |
USB |
|
Aantal Ethernet-havens |
0 |
|
Aantal USB-poorten |
1 |
|
Aantal rs-232 havens |
0 |
|
Aantal rs-485 havens |
0 |
|
Communicatie optie |
KAN, CompoBus/S-Meester, CompoBus/S-Slaaf, CompoNet-Meester, DeviceNet-Meester, DeviceNet-Slaaf, EtherCAT-Slaaf, EtherNet/IP, Ethernet TCP/IP, MODBUS-Meester, MODBUS-Slaaf, PROFIBUS-de Meester van DP, PROFIBUS-de Slaaf van DP, PROFINET Hoofd, Periodieke rs-232C, Serie rs-422, Serie rs-485 |
|
Aantal analoge input |
4 |
|
Aantal analoge output |
2 |
|
Het aantal codeur voerde kanalen in |
4 |
|
Max. codeur voerde frequentie in |
kHz 100 |
|
Max. aantal PTP-assen |
4 |
|
Max. frequentie van de impulsoutput |
kHz 100 |
|
Max. aantal analoge I/O kanalen |
62 |
|
Max. aantal lokale I/O punten |
320 |
|
Max. aantal uitbreidingseenheden |
7 |
|
Ingebouwde hulp 24 VDC output |
0 mA |
|
Werkende temperatuurwaaier |
0-55 °C |
|
Hoogte |
90 mm |
|
Breedte |
150 mm |
|
Diepte |
85 mm |
|
Gewicht |
600 g |
|
Beschrijving |
Opmerkingen |
Ordecode |
|---|---|---|
|
Hoge snelheidsgegevensverzameling en opslageenheid, met CF-kaartgroef en Ethernet-haven |
Cpu-buseenheid |
CJ1W-SPU01-V2 |
|
Module van de impuls I/O optie voor de Eenheden van CJ2M cpu, 2 codeurinput, 2 impulsoutput |
Van NPN (het dalen) de output |
CJ2M-MD211 |
|
Module van de impuls I/O optie voor de Eenheden van CJ2M cpu, 2 codeurinput, 2 impulsoutput |
Van PNP (sourcing) de output |
CJ2M-MD212 |
|
De kaart van het CompactFlashgeheugen, 128 MB, voor alle die modellen (niet voor verrichting worden vereist) |
Industriële rang |
Hmc-EF183 |
|
De kaart van het CompactFlashgeheugen, 256 MB, voor alle die modellen (niet voor verrichting worden vereist) |
Industriële rang |
Hmc-EF283 |
|
De kaart van het CompactFlashgeheugen, 512 MB, voor alle die modellen (niet voor verrichting worden vereist) |
Industriële rang |
Hmc-EF583 |
|
CompactFlash PC-Kaart adapter |
- |
Hmc-AP001 |
|
I/O eindblok (40-PT.) voor CJ1M-CPU2_/CJ2M-MD21_ |
Duw-in |
Xw2r-p40g-t |
|
I/O eindblok (40-PT.) voor CJ1M-CPU2_/CJ2M-MD21_ |
Klem |
Xw2r-e40g-t |
|
I/O eindblok (40-PT.) voor CJ1M-CPU2_/CJ2M-MD21_ |
M3 Schroeven |
Xw2r-j40g-t |
|
Verbindingskabel tussen I/O eindblok en CJ1M-CPU2_/CJ2M-MD21_ (__= lengte in cm) |
Mil (40 PT) |
XW2Z-____FF-L |
|
Servoeenheids eindblok voor 1 as |
- |
XW2B-20J6-8A |
|
Servoeenheids eindblok voor 2 assen |
- |
XW2B-40J6-9A |
|
SMARTSTEP kabel voor CJ1M-CPU2_/CJ2M-MD21_, kabellengte: 1 m |
- |
XW2Z-100J-A26 |
|
W-reeksen servokabel voor CJ1M-CPU2_/CJ2M-MD21_, kabellengte: 1 m |
- |
XW2Z-100J-A27 |
|
CX-één, geïntegreerde software voor programmering en configuratie van alle Omron-componenten van het controlesysteem |
- |
CX-ONE-AL__C-E |
|
Verbindingskabel, D-Sub 9 de seriële poort van speldpc aan PLC randhaven (lengte: 2.0 m) |
- |
CS1W-CN226 |
|
Verbindingskabel, D-Sub 9 de seriële poort van speldpc aan PLC randhaven (lengte: 6.0 m) |
- |
CS1W-CN626 |
|
USB aan periodieke omzettingskabel |
- |
CS1W-CIF31 |
|
Rs-232C Optieraad 1
1. Slechts gebruikt met CJ2M-CPU3_
|
- |
CP1W-CIF01 |
|
Rs-422A/485 Optieraad 1
1. Slechts gebruikt met CJ2M-CPU3_
|
- |
CP1W-CIF11 |
|
(Geïsoleerd) RS422A/485 Optieraad 1
1. Slechts gebruikt met CJ2M-CPU3_
|
- |
CP1W-CIF12 |
|
Batterijreeks 2
2. Inbegrepen met de cpu-eenheid
|
- |
CJ1W-BAT01 |
|
USB die kabel programmeren |
- |
CP1W-CN221 |
