Plaats van herkomst:
China/JAPAN
Merknaam:
OMRON
Modelnummer:

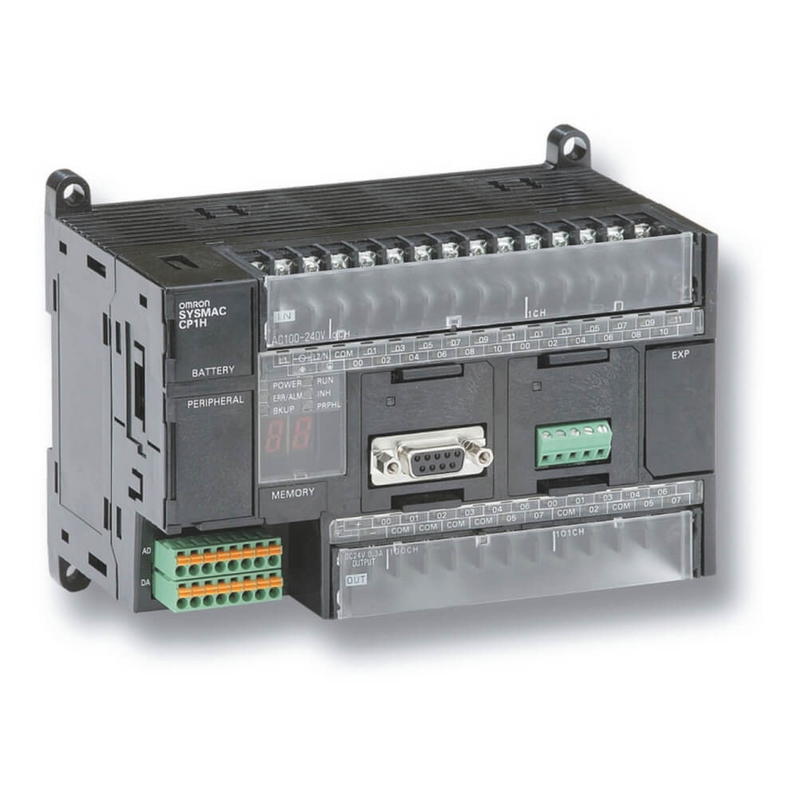

Cp1h-x40dr-a
Ontworpen voor compacte machines, combineert het de grootte van micro- PLC en het vermogen van modulaire PLC. Vier ingebouwde hoge snelheidstellers en vier impulsoutput zijn ideaal voor multi-axis plaatsende controle. Cp1h-XA komt met 4 analoge ingebouwde input en 2 analoge output. Dit maakt het voor eenvoudige lijncontrole geschikt, gebruikend de PLC geavanceerde PID controlefunctie met auto-stemt. CP1H kan met CP1W I/Os en steunen tot 2 speciale I/O eenheden van CJ1 worden uitgebreid. Dit betekent dat het open aan populaire fieldbuses is en alle communicatie eenheden van de CJ1-reeks steunt.
Tot 1 Mhz voor input/output
CJ1M compatibele instructiereeks en uitvoeringssnelheid
4 analoge input en 2 analoge output voor het XA-model
USB-poort voor gemakkelijke mededeling, programmering en configuratie
De steunen PROFIBUS, DeviceNet, KUNNEN en Ethernet
|
|
AC voedingmodellen |
Gelijkstroom-voedingmodellen |
|
Model |
CP1H-@@@-A |
CP1H-@@@-D |
|
Voeding |
100 tot 240 VAC 50/60 Herz |
24 VDC |
|
Werkende voltagewaaier |
85 264 VAC |
20,4 tot 26,4 VDC
(met 4 of meer Uitbreidingseenheden en Uitbreidings I/O Eenheden: 21,6 tot 26,4 VDC) |
|
Machtsconsumptie |
100 VA max. (CP1H-@@@-A) (pagina 28) |
50 w-max. (CP1H-@@@-D) (pagina 28) |
|
Toevloedstroom (zie nota.) |
100 tot 120 VAC-input:
20 max. (voor koud begin bij kamertemperatuur) 8 Mej.max. 200 tot 240 VAC-input: 40 max. (voor koud begin bij kamertemperatuur), 8 Mej.max. |
30 max. (voor koud begin bij kamertemperatuur) 20 Mej.max. |
|
Externe voeding |
300 mA bij 24 VDC |
Niets |
|
Isolatieweerstand |
20 MΩ min. (bij 500 VDC) tussen de externe AC terminals en de terminals van gr. |
Geen isolatie tussen primair en secundair voor gelijkstroom-voeding |
|
Diëlektrische sterkte |
2.300 VAC bij 50/60 Herz voor 1 min tussen de externe AC en van gr. terminals, lekkagestroom: 5 mA max. |
Geen isolatie tussen primair en secundair voor gelijkstroom-voeding |
|
Lawaaiimmuniteit |
Is met CEI 61000-4-4. 2 kV (voedinglijn) in overeenstemming |
|
|
Trillingsweerstand |
Is met JIS c60068-2-6 in overeenstemming. 10 tot 57 Herz, 0,075 mm omvang, 57 tot 150 Herz, versnelling: 9.8 m/s2 in de aanwijzingen 80 minuten elk van X, van Y, en z-. Bereiktijd: 8 minuten ‚10 veegt = totale tijd van 80 minuten) |
|
|
Schokweerstand |
Is met JIS c60068-2-27 in overeenstemming. 147 m/s2 drie keer elk in de richtingen van X, van Y, en z- |
|
|
Omringende werkende tempera ture |
0 aan 55°C |
|
|
Omringende vochtigheid |
10% aan 90% (zonder condensatie) |
|
|
Het omringende werken omgeeft betekend |
Geen corrosief gas |
|
|
Omringende opslagtemperatuur |
-20 aan 75°C (exclusief batterij.) |
|
|
De tijd van de machtsholding |
10 Mej. min. |
2 Mej. min. |
