Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:

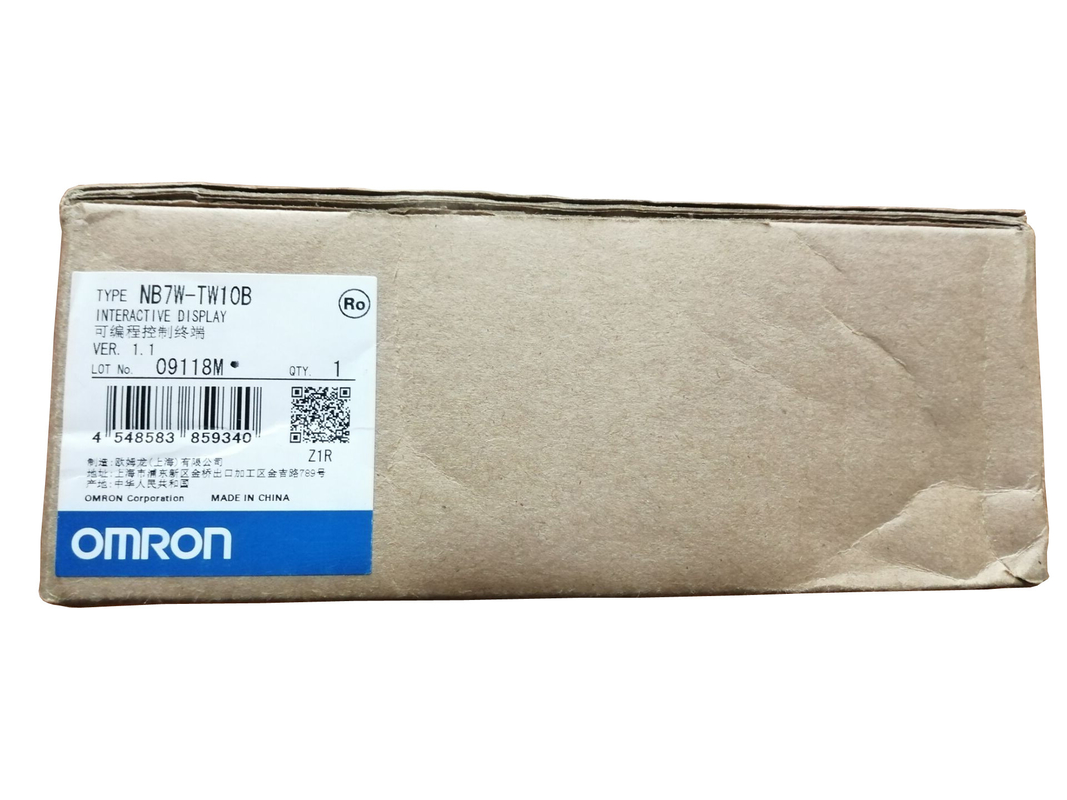

NB7W-TW10B

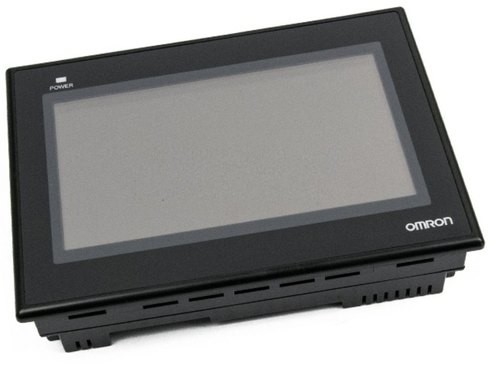

Eigenschap-rijke, rendabele HMI
De combinatie van hoogte - de kwaliteit en de rijke eigenschappen kloppen om opmerkelijke waarde voor een HMI in uit de toeristenklasse te geven. Is de NB-Ontwerper software om uw HMI-toepassing tot stand te brengen kosteloos en kan van onze website worden gedownload.
|
Productnaam |
Specificaties |
Ordecode |
|---|---|---|
|
NB3Q |
3,5 duim, TFT LCD, Kleur, 320 punten × 240 |
NB3Q-TW00B |
|
3,5 duim, TFT LCD, Kleur, 320 × 240 punten, USB-Gastheer, Ethernet |
NB3Q-TW01B |
|
|
NB5Q |
5,6 duim, TFT LCD, Kleur, 320 punten × 234 |
NB5Q-TW00B |
|
5,6 duim, TFT LCD, Kleur, 320 × 234 punten, USB-Gastheer, Ethernet |
NB5Q-TW01B |
|
|
NB7W |
7 duim, TFT LCD, Kleur, 800 punten × 480 |
NB7W-TW00B |
|
7 duim, TFT LCD, Kleur, 800 × 480 punten, USB-Gastheer, Ethernet |
NB7W-TW01B |
|
|
NB10W |
10,1 duim, TFT LCD, Kleur, 800 × 480 punten, USB-Gastheer, Ethernet |
NB10W-TW01B |
|
Productartikel |
Specificaties |
Ordecode |
|---|---|---|
|
Verbindende kabel NB-aan-PLC |
Voor NB aan PLC via rs-232C (CP/CJ/CS), 2m |
XW2Z-200T |
|
Voor NB aan PLC via rs-232C (CP/CJ/CS), 5m |
XW2Z-500T |
|
|
Voor NB aan PLC via rs-422A/485, 2m |
Nb-rsext-2M |
|
|
Software |
Gesteunde Besturingssystemen: Vensters 10 (uitgave met 32 bits en met 64 bits) en vorige Venstersversies. Download van de Omron-website. |
NB-ontwerper |
|
Vertonings beschermende bladen |
Voor NB3Q bevat 5 bladen |
NB3Q-KBA04 |
|
Voor NB5Q bevat 5 bladen |
NB5Q-KBA04 |
|
|
Voor NB7W bevat 5 bladen |
NB7W-KBA04 |
|
|
Voor NB10W bevat 5 bladen |
NB10W-KBA04 |
|
|
Gehechtheid |
Het opzetten - steun voor NT31/NT31C-reeks aan NB5Q-reeks |
NB5Q-ATT01 |
|
Model |
Comité knipsel (H × V mm) |
|---|---|
|
NB3Q |
119.0 (+0.5/−0) × 93,0 (+0.5/−0) |
|
NB5Q |
172.4 (+0.5/−0) × 131,0 (+0.5/−0) |
|
NB7W |
191.0 (+0.5/−0) × 137,0 (+0.5/−0) |
|
NB10W |
258.0 (+0.5/−0) × 200,0 (+0.5/−0) |
Nota: Toepasselijke paneeldikte: 1,6 tot 4,8 mm.
|
Specificaties |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Vertoningstype |
3,5 duim TFT LCD |
5,6 duim TFT LCD |
7 duim TFT LCD |
10,1 duim TFT LCD |
|||
|
Vertoningsresolutie (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Aantal kleuren |
65.536 |
||||||
|
Backlight |
Leiden |
||||||
|
Backlightleven |
50.000 uren van werkende tijd bij de normale temperatuur (25 ° C) 1
1. Dit is de geschatte tijd wanneer de lichtgevende intensiteit door 50% per leiden bij kamertemperatuur en vochtigheid is verminderd. Het is een typische waarde.
|
||||||
|
Aanrakingspaneel |
Analoog weerstand biedend membraan, resolutie 1024×1024, het leven: 1 miljoen aanrakingsverrichtingen |
||||||
|
Afmetingen in mm (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Gewicht |
310 g-max. |
315 g-max. |
620 g-max. |
625 g-max. |
710 g-max. |
715 g-max. |
1.545 g-max. |
|
Specificaties |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Intern geheugen |
128MB (met inbegrip van systeemgebied) |
||||||
|
Geheugeninterface |
− |
USB |
− |
USB |
− |
USB |
USB |
|
Periodiek (COM1) |
Geïsoleerde niet rs-232C/422A/485 (), |
Rs-232C, |
|||||
|
Periodiek (COM2) |
− |
Geïsoleerde niet rs-232C/422A/485 (), 500m Max. (rs-422A/485), Schakelaar: D-Sub 9 speld |
|||||
|
USB-Gastheer |
Equivalent aan USB 2,0 volledige snelheid, type A, Outputmacht 5V, 150mA |
||||||
|
USB-Slaaf |
Equivalent aan USB 2,0 volledige snelheid, type B, Transmissieafstand: 5m |
||||||
|
Printerverbinding |
PictBridgesteun |
||||||
|
Ethernet |
− |
10/100 basis-t |
− |
10/100 basis-t |
− |
10/100 basis-t |
10/100 basis-t |
|
Specificaties |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Netspanning |
20,4 tot 27,6 VDC (24 VDC −15 aan 15%) |
||||||
|
Machtsconsumptie |
5 W |
9 W |
6 W |
10 W |
7 W |
11 W |
14 W |
|
Batterijleven |
5 jaar (bij 25 ° C) |
||||||
|
Bijlageclassificatie (voorkant) |
Voorverrichtingsdeel: IP65 (Stofbewijs en druppelbewijs slechts van de voorzijde van het paneel) |
||||||
|
Verkregen normen |
De EG Richtlijnen, kc, cUL508 |
||||||
|
Werkend milieu |
Geen corrosieve gassen. |
||||||
|
Lawaaiimmuniteit |
Volgzaam met iec61000-4, 2KV (Machtskabel) |
||||||
|
Omringende werkende temperatuur |
0 tot 50 ° C |
||||||
|
Omringende werkende vochtigheid |
10% aan 90%-relatieve vochtigheid (zonder condensatie) |
||||||
|
Merk |
Reeks |
|---|---|
|
OMRON |
De Gastheerverbinding van Omronserie c |
|
De Gastheerverbinding van de Omroncj/cs Reeks |
|
|
Omroncp Reeks |
|
|
Mitsubishi |
Mitsubishi Q_QnA (Verbindingshaven) |
|
(Multi-station) Mitsubishi FX-485ADP/485BD/422BD |
|
|
Mitsubishi FX0N/1N/2N/3G |
|
|
Mitsubishi FX1S |
|
|
Mitsubishi FX2N-10GM/20GM |
|
|
Mitsubishi FX3U |
|
|
De reeks van Mitsubishi Q (cpu-Haven) |
|
|
Mitsubishi Q00J (cpu-Haven) |
|
|
Mitsubishi Q06H |
|
|
Panasonic |
Vriespunt-reeks |
|
Siemens |
Siemens S7-200 |
|
Siemens S7-300/400 (PC-Directe Adapter) |
|
|
Allen-Bradley 2
2. Ab en GE zullen door NB-Designer versie 1.20 worden gesteund of hoger.
(Rockwell) |
AB DF1 Ab CompactLogix/ControlLogix |
|
Merk |
Reeks |
|---|---|
|
Schneider |
Schneider Modicon uni-TelWay |
|
Schneider Twido Modbus RTU |
|
|
Delta |
Deltadvp |
|
LG (LS) |
LS hoofd-K Cnet |
|
Directe LS hoofd-K cpu |
|
|
LS hoofd-K Modbus RTU |
|
|
Directe LS XGT cpu |
|
|
LS XGT Cnet |
|
|
De Automatisering van GE Fanuc 1
2. Ab en GE zullen door NB-Designer versie 1.20 worden gesteund of hoger.
|
De Reeks SNP van GE Fanuc GE SNP-X |
|
Modbus |
Modbusascii |
|
Modbus RTU |
|
|
Modbusrtu Slaaf |
|
|
Modbus RTU breidt zich uit |
|
|
Modbus TCP |
