De Servoaandrijving van Mitsubishi
>
|
| Plaats van herkomst | China/JAPAN |
| Merknaam | Mitsubishi |
| Modelnummer | M.-j3-200AN |

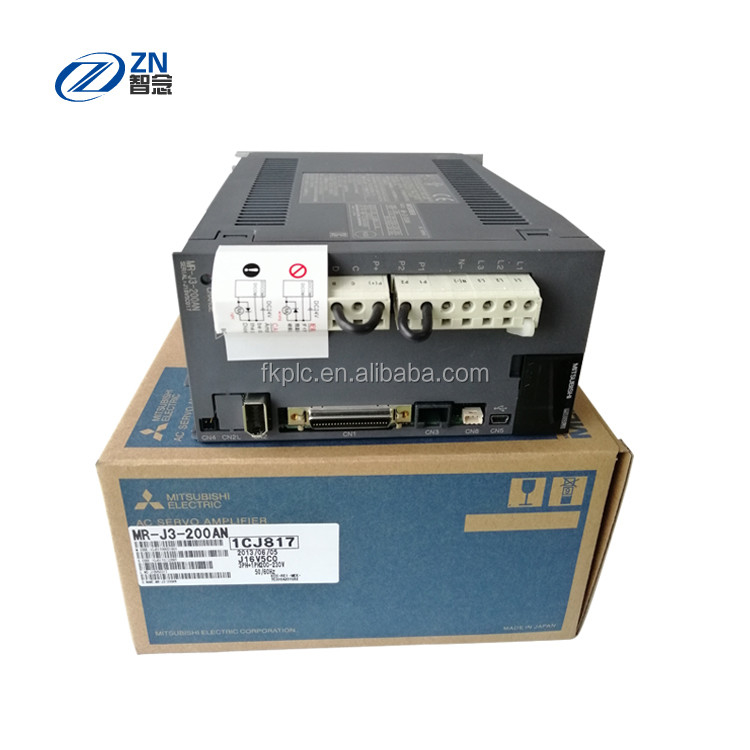

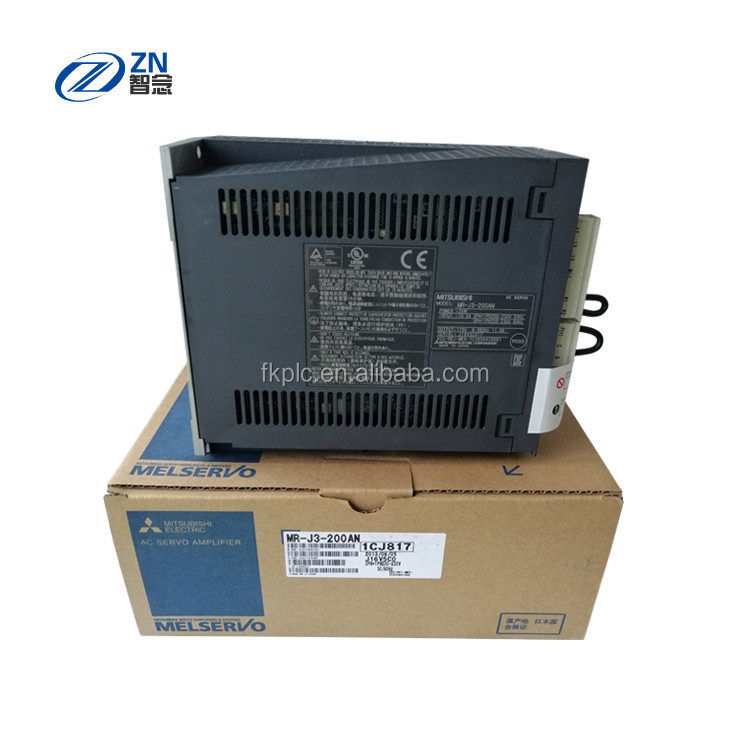

De originele Nieuwe AC Servo Servoversterker van de Aandrijvings M.-j3-200AN Mitsubishi J3 Reeks
Details
Koop online direct uw ELEKTRISCHE AC Servo de aandrijvingsverwijzing MITSUBISHI M.-j3-200AN van MITSUBIHI (MRJ3200AN M.-j3-2OOAN) bij onze e-opslag cnc-Winkelt. Deze macht 200W van MITSUBISHI M.-j3-200AN van de asaandrijving (2kW) wordt geleverd in AC 200-230V in drie stadia. Dit Servotype M.-J3 200V van Versterkermitsubishi M.-j3-200AN Type die tot de MELSERVO-J3-Super Reeks van servoversterker en compatibel systeem met Interface Voor algemeen gebruik behoren en ontworpen voor gebruik met MITSUBISHI-Motiecontrolemechanismen van de MELSEC-Systeemq Reeks. MITSUBISHI M.-j3-200AN gebruikt de volgende kenmerken:
| Servoversterker Model M.-J3 | 10A | 20A | 40A | 60A | 70A | 100A | 200AN | 350A | 500A | 700A | 11KA | 15KA | 22KA | 10A1 | 20A1 | 40A1 |
| De Servoaandrijving M.-J3 van Mitsubishi | S | S | S | S | S | S | S | S | S | S | S | – | – | S | S | S |
|
Voltage/Frequentie (*1, *2) |
driefasen 200 aan or1-fase 200 van 230VAC 50/60Hz aan 230VAC 50/60Hz (*10) | driefasen 200 aan 230VAC 50/60Hz | 1-fase 100 aan 120VAC 50/60Hz | |||||||||||||
| Toelaatbare Voltageschommeling | Voor driefasen 200 aan 230VAC: driefasen 170 aan 253VACFor 1 fase 200 aan 230VAC: 1 fase 170 aan 253VAC | driefasen 170 aan 253VAC | 1-fase 85 aan 132VAC | |||||||||||||
| Toelaatbare Frequentieschommeling | ±5% maximum | |||||||||||||||
|
Voltage/Frequentie |
1-fase 200 aan 230VAC 50/60Hz (*10) | 1-fase 200 aan 230VAC 50/60Hz | 1-fase 100 aan 120VAC 50/60Hz | |||||||||||||
| Toelaatbare Voltageschommeling | 1-fase 170 aan 253VAC | 1-fase 85 aan 132VAC | ||||||||||||||
| Toelaatbare Frequentieschommeling | ±5% maximum | |||||||||||||||
| Machtsconsumptie (w) | 30 | 45 | 30 | |||||||||||||
| Interfacevoeding | 24VDC ±10% (vereiste huidige capaciteit: 300mA (*7)) | |||||||||||||||
|
Ingebouwde Regeneratieve Weerstand |
– | 10 | 10 | 10 | 20 | 20 | 100 | 100 | 130 | 170 | – | – | – | – | 10 | 10 |
| Externe Regeneratieve Weerstand (Standaardtoebehoren) (*5, *6) | – | – | – | – | – | – | – | – | – | – | 500(800) | 850(1300) | 850(1300) | – | – | – |
| Controlesysteem | Sinus-golf PWM controle/huidig controlesysteem | |||||||||||||||
| Dynamische Rem | Ingebouwd (*8, *13) | Externe optie | Ingebouwd (*8, *13) | |||||||||||||
| Veiligheidseigenschappen | Te sterke intensiteitsluiting, de sluiting van het regeneratieovervoltage, overbelastingssluiting (elektronische thermisch), de bescherming van de Servomotoroververhitting, de bescherming van de codeurfout, de bescherming van de regeneratiefout, undervoltage/plotselinge stroomuitvalbescherming, overdreven snelheidsbescherming, bovenmatige foutenbescherming | |||||||||||||||
|
De maximumfrequentie van de Inputimpuls |
1Mpps (wanneer het gebruiken van differentiële ontvanger), 200kpps (wanneer het gebruiken van open collector), (4Mpps) (*11) | |||||||||||||||
| Het plaatsen Terugkoppelingsimpuls | Resolutie per codeur/Servomotoromwenteling: 262144 p/rev | |||||||||||||||
| Het Veelvoud van de bevelimpuls | Elektronisch toestela/b veelvoud, A: 1 tot 1048576, B: 1 tot 1048576, 1/10 < A=""> | |||||||||||||||
| Het plaatsen het Volledige Breedte Plaatsen | 0 aan impulsen ±10000 (de eenheid van de bevelimpuls) | |||||||||||||||
| Bovenmatige Fout | ±3 omwentelingen | |||||||||||||||
| Torsiegrens | Reeks door parameters of externe analoge input (0 aan +10VDC/maximum-torsie) | |||||||||||||||
| De Wijze van de snelheidscontrole
De Waaier van de snelheidscontrole |
Het analoge 1:2000 van het snelheidsbevel, het interne 1:5000 van het snelheidsbevel | |||||||||||||||
| De analoge Input van het Snelheidsbevel | 0 aan snelheid ±10VDC/rated (mogelijk om de snelheid te veranderen die in 10V de parameter Nr gebruiken. PC12.) (*12) | |||||||||||||||
| Het Tarief van de snelheidsschommeling | ±0.01% maximum (ladingsschommeling 0 aan 100%) 0% (machtsschommeling ±10%) ±0.2% maximum (omgevingstemperatuur 25°C±10°C (59°F aan 95°F)), wanneer het gebruiken van analoog snelheidsbevel | |||||||||||||||
| Torsiegrens | Reeks door parameters of externe analoge input (0 aan +10VDC/maximum-torsie) (*12) | |||||||||||||||
| De Wijze van de torsiecontrole
De analoge Input van het Torsiebevel |
0 aan ±8VDC/maximum torque (inputimpedantie 10 aan 12kΩ) (*12) | |||||||||||||||
| Maximum snelheid | Reeks door parameters of externe analoge input (0 aan snelheid ±10VDC/rated) | |||||||||||||||
| Structuur | Self-cooling open (IP00) | Ventilator open koelen (IP00) | Self-cooling open (IP00) | |||||||||||||
| Omgevingstemperatuur (*6, *9) | 0 aan 55°C (32 aan 131°F) (niet-bevriezend), opslag: -20 aan 65°C (- 4 aan 149°F) (niet-bevriezend) | |||||||||||||||
| Omringende Vochtigheid | 90% relatieve vochtigheid-(non-condensing) maximum, opslag: 90% relatieve vochtigheid-(non-condensing) maximum | |||||||||||||||
| Atmosfeer | Binnen (geen direct zonlicht); geen corrosief gas, ontvlambaar gas, oliemist of stof | |||||||||||||||
| Verhoging | 1000m of minder boven overzees - niveau | |||||||||||||||
| Trilling | het maximum ² van 5.9m/s | |||||||||||||||
| Gewicht kg (pond) | 0,8 (1,8) | 0,8 (1,8) | 1.0 (2,2) | 1.0 (2,2) | 1.4 (3,1) | 1.4 (3,1) | 2.1 (4,6) | 2.3 (5,1) | 4.6(10) | |||||||
