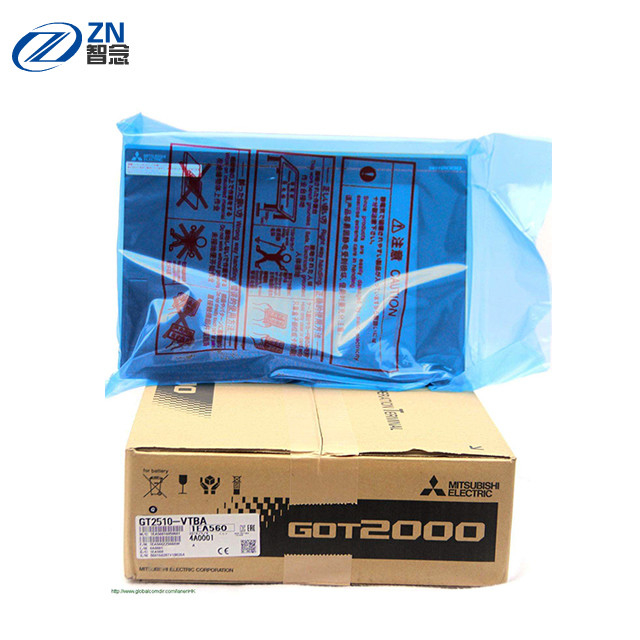

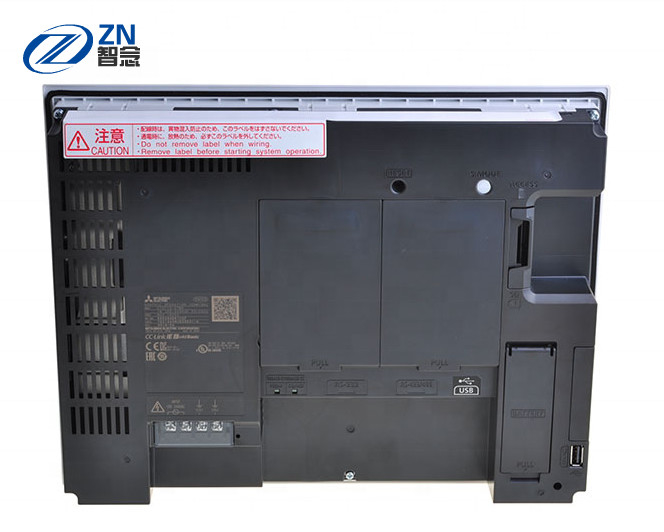

Gt2510-VTBA
|
|
GT25 model
|
|
GOT2000
|
|
GT25
|
|
TFT-kleur LCD
|
| |
|
VGA: 640 x 480 punten
|
|
211.2 (w) x 158,4 (h) mm
(8,31 (w) x 6,24 (h) duim)
|
|
16-punt standaardlettertype: 40 karakters x 30 lijnen (twee-byte karakters)
12 puntstandaardlettertype: 53 karakters x 40 lijnen (twee-byte karakters)
|
|
65536 kleuren
|
|
32 niveaus
|
|
4096
|
|
(Niet vervangbare) leiden
|
|
Ong. 60000 h (werkende omgevingstemperatuur: 25°C, vertoningsintensiteit: 50%)
|
|
Wit
|
|
Analoge weerstand biedende film
|
|
Minimum 2 x 2 punten *9 (per sleutel)
|
|
Niet beschikbare *5 (slechts 1 punt kan worden geraakt.)
|
|
1 miljoen aanrakingen of meer (werkende kracht: 0,98 N of minder)
|
|
Zwart
|
|
-
|
|
-
|
|
Geheugen voor opslag (ROM) *12: 32 MB
Geheugen voor verrichting (RAM): 80 MB
|
|
100000 keer
|
|
±90 seconden/maand (omgevingstemperatuur: 25°C)
|
|
GT11-50BAT lithiumbatterij
|
|
SRAM-gegevens, klokgegevens, het logboekgegevens van de systeemstatus
|
|
Ong. 5 jaar (omgevingstemperatuur: 25°C)
|
|
1 kanaal
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-sub 9 speld (mannetje)
|
|
1 kanaal
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-sub 9 speld (wijfje)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
1 kanaal
|
|
100BASE-TX, 10BASE-T
|
|
Rj-45 (modulaire hefboom)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
2 kanalen (voorgezicht, achtergezicht)
|
|
Hoge snelheid 480 Mbps
|
|
USB-a
|
|
1 kanaal (voorgezicht)
|
|
Hoge snelheid 480 Mbps
|
|
USB mini-B
|
|
1 kanaal, volgzame SDHC (maximum 32 GB)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
Voor het installeren van een communicatie eenheid of een optieeenheid
|
|
Voor het installeren van een communicatie eenheid
|
|
-
|
|
Enige toon (toon en regelbare toonlengte)
|
|
2 kleuren (blauw en oranje)
|
|
Norm
|
|
Voorzijde: IP67F *7*10
Binnencontrolebord: IP2X
|
|
303 (w) x 218 (h) x 52 (d) mm
(11,93 (w) x 8,58 (h) x 2,05 (d) duim)
|
|
289 (w) x 200 (h) mm
(11,38 (w) x 7,87 (h) duim)
|
|
2,1 kg
(4,6 pond)
|
|
0°C aan 55°C
|
|
-20°C aan 60°C
|
|
10% relatieve vochtigheid aan 90%-non-condensing relatieve vochtigheid,
|
|
10% relatieve vochtigheid aan 90%-non-condensing relatieve vochtigheid,
|
|
Volgzaam met JIS B 3502 en CEI 61131-2
|
|
Halve omvang: 3,5 mm
Bereiktelling: 10 keer in elke richting van X, van Y, of z-
Versnelling: 9.8 m/s2
Bereiktelling: 10 keer in elke richting van X, van Y, of z-
|
|
Halve omvang: 1,75 mm
Versnelling: 4.9 m/s2
|
|
Volgzaam met JIS B 3502 en CEI 61131-2 (147 m/s2 (15 G), 3 keer in elke richting van X, van Y, of z-)
|
|
Geen vettige dampen, corrosief gas, brandbaar gas, bovenmatig geleidend stof, en direct zonlicht (evenals bij opslag)
|
|
2000 m of minder
|
|
Binnencontrolebord
|
|
II of minder
|
|
2 of minder
|
|
Self-cooling
|
|
Het aan de grond zetten met een grondweerstand van 100 Ω of minder door een grondkabel te gebruiken die een gebied in dwarsdoorsnede van 2 mm2 of meer heeft. Als onmogelijk, verbind de grondkabel met het controlebord.
|
|
Omvat de temperatuur binnen de bijlage van het controlebord waaraan GEKREGEN geïnstalleerd is.
|
|
Wanneer om het even welke volgende eenheden of optie worden opgezet, moet het maximum die omgevingstemperatuur in werking stellen 5°C zijn lager dan beschreven in de algemene specificaties: MELSECNET/H communicatie eenheid (GT15-J71LP23-25, GT15-J71BR13), CC-Verbinding communicatie eenheid (GT15-J61BT13), beschermende dekking voor olie.
|
|
Wanneer gt2505-VTBD verticaal wordt geïnstalleerd, moet de werkende omgevingstemperatuur tussen 0°C en 50°C. zijn.
|
|
Als de omgevingstemperatuur van gt2505-VTBD 40°C overschrijdt, moet de absolute vochtigheid 90%-geen relatieve vochtigheid bij 40°C. overschrijden.
|
|
Als de omgevingstemperatuur van gt2505-VTBD 40°C overschrijdt, moet de absolute vochtigheid 90%-geen relatieve vochtigheid bij 40°C. overschrijden.
|
|
Sommige modellen hebben de goedkeuring van ANSI/ISA 12.12.01 van gebruik in Klasse I, Afdeling 2 (ANSI/ISA 12.12.01, C22.2 No.213-M1987) gevaarlijke plaatsen.
Voor toepasselijke GEKREGEN modellen, gelieve te verwijzen naar de de Industrie van Mitsubishi Electric Automatiserings Globale website (www.MitsubishiElectric.com/fa/).
|
|
Gebruik of sla niet GEWORDEN onder een druk hoger dan de luchtdruk bij hoogte op 0 m.
Het doen dit kan een defect veroorzaken. Lucht het zuiveren door druk op het controlebord toe te passen kan tot ontruiming tussen het oppervlakteblad en het aanrakingspaneel leiden. Dit kan het aanrakingspaneel om niet gevoelig te zijn genoeg of het blad ertoe brengen om weg te komen.
|
|
Dit wijst op de sectie van de voeding waaraan de apparatuur om tussen het openbare elektromachtsdistributienetwerk en de machines binnen het gebouw wordt verondersteld worden aangesloten.
Categorie II is op materiaal van toepassing dat wordt voorzien van macht van vaste faciliteiten. Weersta schommelingsvoltage want het materiaal met de nominale spanning tot 300 V 2500 V. is.
|
|
Dit wijst op het voorkomentarief van geleidend materiaal in een milieu waar een apparaat wordt gebruikt.
Verontreinigingsgraad 2 wijst op een milieu waar slechts de niet geleidende verontreiniging normaal voorkomt en een tijdelijk die geleidingsvermogen door condensatie wordt veroorzaakt zal afhankelijk van de voorwaarden worden verwacht.
|
|
100 V AC AAN 240 V AC (+10%, -15%)
|
|
50 Hz/60 Herz (±5%)
|
|
80 VA
|
|
34 W of minder
|
|
12 W
|
|
7 W
|
|
60 A of minder
(Mej. 2, omgevingstemperatuur: 25°C, onder de maximumlading)
|
|
Mej. 20 of minder (100 V AC of meer)
|
|
Lawaaivoltage: 1500 vp-P, lawaaibreedte: 1 μs,
gemeten door een lawaaisimulator met lawaaifrequentie die zich van 25 Herz aan 60 Herz uitstrekken
|
|
1500 V AC 1 minuut over machtsterminals en aarde
|
|
500 V gelijkstroom over machtsterminals en aarde, 10 MΩ of meer door een meetapparaat van de isolatieweerstand
|
|
0,75 mm2 tot 2 mm2
|
|
De Solderlessterminal voor M3 schroeft rav1.25-3, V2-S3.3, V2-N3A, FV2-N3A
|
|
0,5 N ・ m aan 0,8 N ・ m
|
