Het Touche screen van Mitsubishi HMI
>
|
| Plaats van herkomst | China/JAPAN |
| Merknaam | Mitsubishi |
| Modelnummer | Gs2110-WTBD |

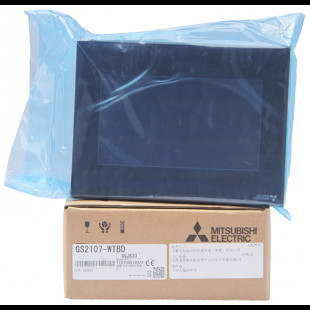

Origineel nieuw 10 de aanrakingspaneel van duimmitsubishi gs2110-WTBD HMI
| 7 ″ Mitsubishi Touch screen Eenvoudige HMIs GS21 | Gs2110-WTBD | Gs2107-WTBD | |
| Beeldscherm | TFT-kleur LCD | ||
| Het schermgrootte | 10 ″ | 7 ″ | |
| Resolutie | 800 x 480 punten | ||
| Vertoningsgrootte (W x H) mm (duim) | 222 x 132,5 (8,74 x 5,22) (Horizontaal formaat) | 154 x 85,9 (6,06 x 3,38) (Horizontaal formaat) | |
| Aantal Karakters | 16-punt standaardlettertype: 50 klusjes. x 30 lijnen (2-byte) (Horizontaal formaat) | ||
| Vertoningskleur | 65536 kleuren | ||
| Backlight | (Niet vervangbaar) LEIDENE Backlight van/de tijd van de het schermbesparing kan worden geplaatst | ||
| Aanrakingscomité Type | Analoge weerstand biedende film | ||
| Zeer belangrijke Grootte | Minimum 2 x 2 punten (per sleutel) | ||
| Gelijktijdige Pers | Gelijktijdige belemmerde pers (slechts 1 punt kan worden gedrukt) | ||
| Het leven | 1 miljoen keer (werkende kracht 0.98N of minder) | ||
| Geheugenc Aandrijving | (Intern) flashgeheugen (9MB), voor het opslaan van projectgegevens, OS het Leven (Nr van geschrift) 100000 keer | ||
| Ingebouwde Interface rs-422 | Rs-422, 1chTransmission-snelheid: 115200/57600/38400/19200/9600/4800bps schakelaarvorm: D-Sub 9pin (wijfje) Toepassing: Voor communicatie met controlemechanismen die resister eindigen: Vaste 330 Ω | ||
| Rs-232 | Rs-232, 1chTransmission-snelheid: 115200/57600/38400/19200/9600/4800bps schakelaarvorm: D-Sub 9pin (mannetje) Toepassing: Voor communicatie met controlemechanismen en een streepjescodereaderfor die een personal computer aansluiten (Projectgegevens lees-schrijf, de transparante functie van FA) | ||
| Ethernet | De methode van de gegevensoverdracht: 100base-TX, 10base-t, 1ch-Schakelaarvorm: Rj-45 (modulaire hefboom) Toepassing: Voor communicatie die met controllersFor een personal computer aansluiten (Projectgegevens lees-schrijf, de transparante functie van FA) | ||
| USB | USB (Volledige Snelheid 12Mbps), 1ch-Schakelaarvorm: Mini-BApplication: Voor het aansluiten van een personal computer (Projectgegevens lees-schrijf, de transparante functie van FA) | ||
| SD-geheugenkaart | Volgzame BR, 1chSupported-geheugenkaart: SDHC-geheugenkaart, BR-de Toepassing van de geheugenkaart: Projectgegevens sparen de lees-schrijf, het registreren gegevens | ||
| Zoemeroutput | Enige toon (regelbare LONG/SHORT/OFF) | ||
| Beschermende Structuur | IP65F (slechts het voordeel van het paneel) | ||
| Ext.-Dimensies (W x H x D) mm (duim) | 272 x 214 x 56 (10,71 x 8,43 x 2,21) | 206 x 155 x 50 (8,11 x 6,11 x 1,97) | |
| Gewicht (Excl. Opzettend Steunen) (kg) | 1.3 | 0,9 | |
| Compatibel Softwarepakket | GT Designer3 Version1.105K of later (*1) (Engelse Versie) | ||
| Mitsubishi-touch screenhmi GS21 Voeding | Gs2110-WTBD | Gs2107-WTBD | |
| Voedingvoltage | 24VDC (+10%, -15%), rimpelingsvoltage 200mV of minder | ||
| Machtsconsumptie | 7.6W (317mA/24V) of minder | 6.5W (271mA/24V) of minder | |
| Met Backlight weg | 3.8W (158mA/24V) of minder | 3.8W (158mA/24V) of minder | |
| Toevloedstroom | 17A of minder (6ms, omgevingstemperatuur 25, maximumlading) | ||
| Toelaatbare Kortstondige Stroomuitvaltijd | Binnen 5ms | ||
| Lawaaiimmuniteit | Is met iec61000-4, 2kV (voedinglijn) in overeenstemming | ||
| Weersta Voltage | 350VAC 1 minuut tussen voeding en grond | ||
| Isolatieweerstand | 10MΩ of hoger met een meetapparaat van de isolatieweerstand (500VDC tussen voedingterminal en grond) | ||
