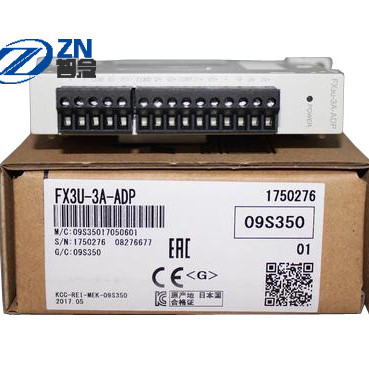

Een high-precision analoge input-output adapter met een resolutie van 12 beetjebinair getal.
[Eigenschappen]
- Input met twee kanalen (voltage: DC0 aan 10V of stroom: DC4 aan 20mA) en één-kanaal output (voltage: DC0 aan 10V of stroom: DC4 aan 20mA) zijn mogelijk.
- Ingevoerd is voor elk kanaal. Het voltage of de huidige input kan worden gespecificeerd.
- De gegevens kunnen zonder een programma (zonder een specifieke instructie) worden overgebracht.
[Toepassing]
- Geschikt voor het omzetten van analoge inputsignalen in digitale waarden en digitale waarden aan analoge outputsignalen.
| Overeenstemmingsnorm | UL/cUL kc |
|---|
| Analoge input | Analoge inputwaaier | Voltageinput | DC0-10V (inputweerstand 198.7kΩ) |
|---|---|---|---|
| Huidige input | DC4-20mA (inputweerstand 250Ω) | ||
| Aantal inputkanalen | 2 kanalen | ||
| Absolute maximuminput | Voltageinput | -0.5V, + 15V | |
| Huidige input | -2mA, + 30mA | ||
| Inputkenmerken | De inputwijze (ingevoerd voltage/stroom) kan voor elk kanaal worden geplaatst. | ||
| Digitale output | 12bit binair getal | ||
| resolutie | Voltageinput | 2.5mV (10V x 1/4000) | |
| Huidige input | 5μA (16mA x 1/3200) | ||
| Uitvoerige nauwkeurigheid | Voltageinput | Omgevingstemperatuur 25 ° C ± 5 ° C: ± 0,5% (± 50mV) voor hoogtepunt - schaal 10V Omgevingstemperatuur 0 ° C aan 55 ° C: ± 1,0% (± 100mV) voor hoogtepunt - schaal 10V |
|
| Huidige input | Omgevingstemperatuur 25 ° C ± 5 ° C: ± 0,5% (± 80μA) voor hoogtepunt - schaal16ma omgevingstemperatuur 0 ° C aan 55 ° C: ± 1,0% (± 160μA) voor hoogtepunt - schaal 16mA |
||
| A / D omzettingstijd | Bij het verbinden FX3U/FX3UC-sequencer | 80 aantal μs x input kanaliseert gebruikt + 40 aantal μs x gebruikte outputkanalen (het gegeven wordt bijgewerkt elke berekeningscyclus) | |
| Bij het verbinden FX3S/de sequencer van FX3G/FX3GC- | 90 aantal μs x input kanaliseert gebruikt + 50 aantal μs x gebruikte outputkanalen (het gegeven wordt bijgewerkt elke berekeningscyclus) | ||
| Isolatiemethode | ・ Isolatie tussen analoge input-output sectie en sequencer door photocoupler ・ Isolatie tussen aandrijvingsvoeding en analoge input-output sectie door gelijkstroom/gelijkstroom-convertor Niet-Isolatie ・ tussen elk kanaal |
||
| Analoge output | Analoge outputwaaier | Voltageoutput | DC0-10V (externe ladingsweerstand 5k-1MΩ) |
| Huidige output | DC4 aan 20mA (externe ladingsweerstand 500Ω of minder) | ||
| Aantal outputkanalen | 1 kanaal | ||
| Outputkenmerken | De outputwijze (voltage/huidige output) kan worden geplaatst. | ||
| Digitale input | 12bit binair getal | ||
| resolutie | Voltageoutput | 2.5mV (10V x 1/4000) | |
| Huidige output | 4μA (16mA x 1/4000) | ||
| Uitvoerige nauwkeurigheid | Voltageoutput | Omgevingstemperatuur 25 ° C ± 5 ° C: ± 0,5% (± 50mV) voor hoogtepunt - schaal 10V Omgevingstemperatuur 0 ° C aan 55 ° C: ± 1,0% (± 100mV) voor hoogtepunt - schaal 10V De externe ladingsweerstand (Rs) is minder dan 5kΩ in dat geval, de volgende berekening zal worden verhoogd. (Verhogingen met 100 mV per 1%.) 47 × 100/(Rs + 47) -0,9 (%) |
|
| Huidige output | Omgevingstemperatuur 25 ° C ± 5 ° C: ± 0,5% (± 80μA) voor hoogtepunt - schaal16ma omgevingstemperatuur 0 ° C aan 55 ° C: ± 1,0% (± 160μA) voor hoogtepunt - schaal 16mA |
||
| D / Een omzettingstijd | Bij het verbinden FX3U/FX3UC-sequencer | 80 aantal μs x input kanaliseert gebruikt + 40 aantal μs x gebruikte outputkanalen (het gegeven wordt bijgewerkt elke berekeningscyclus) | |
| Bij het verbinden FX3S/de sequencer van FX3G/FX3GC- | 90 aantal μs x input kanaliseert gebruikt + 50 aantal μs x gebruikte outputkanalen (het gegeven wordt bijgewerkt elke berekeningscyclus) | ||
| Isolatiemethode | ・ Isolatie tussen analoge input-output sectie en sequencer door photocoupler ・ Isolatie tussen aandrijvingsvoeding en analoge input-output sectie door gelijkstroom/gelijkstroom-convertor Niet-Isolatie ・ tussen elk kanaal |
||
| Aantal I/O bezette punten | 0 punten (met betrekking niet tot het maximumaantal punten van I/o-in de sequencer) | ||
| Toepasselijke sequencer | FX3S, FX3G (Ver.1.20 of recenter), FX3U (Ver.2.61 of recenter), FX3GC, FX3UC (Ver.2.61 of later) Fx3s-cnv-ADP wordt vereist om met FX3S te verbinden. Fx3g-cnv-ADP wordt vereist om met FX3G te verbinden. Een uitbreidingsraad moet met FX3U en fx3uc-32mt-LT. (- 2) verbinden. |
||
| massa | Ongeveer 0.1kg | ||
| voeding | De aandrijvingsvoeding van de omzettingskring | DC24V + 20% -15% Verbind een DC24V-voeding met het eindblok van 90mA en lever het. |
|---|---|---|
| De voeding van de interfaceaandrijving | DC5V 20mA De interne macht wordt geleverd uit de DC5V-voeding van de basiseenheid. |
| Omgevingstemperatuur | 0-55 ℃ ・ ・ ・ ・ ・ tijdens verrichting -25 ~ 75 ℃ ・ ・ ・ ・ ・ tijdens opslag | ||
|---|---|---|---|
| Relatieve vochtigheid | 5 aan 95%-relatieve vochtigheid (geen condensatie) ・ ・ ・ ・ ・ ・ tijdens verrichting | ||
| Bestand trilling | Wanneer het opzetten van het DIN-spoor | Frequentie: 10-57Hz | Éénzijdige omvang: 0.035mm X, Y, Z 10 keer in elke richting (80 minuten in totaal) |
| Frequentie: 57-150Hz | Versnelling: 4.9m/s 2 X, Y, Z 10 keer in elke richting (80 minuten in totaal) | ||
| Op het tijdstip van directe steun | Frequentie: 10-57Hz | Éénzijdige omvang: 0.075mm X, Y, Z 10 keer in elke richting (80 minuten in totaal) | |
| Frequentie: 57-150Hz | Versnelling: 9.8m/s 2 X, Y, Z 10 keer in elke richting (80 minuten in totaal) | ||
| Effectweerstand | 147m / s 2, van de actietijd 11ms, van de sinus en cosinus-half-wave impuls 3 keer in elke richting van X, Y, Z | ||
| Lawaaiweerstand | Gebaseerd op een lawaaisimulator met een lawaaivoltage van 1.000 vp-P, een lawaaibreedte van 1 μs, een stijging van 1 NS, en een periode van 30 tot 100 Herz. | ||
| Weersta voltage | Tussen al terminals en de grondterminal: AC500V 1 minuut | ||
| Isolatieweerstand | Tussen al terminals en de grondterminal: 5MΩ of meer met DC500V-het meetapparaat van de isolatieweerstand | ||
| grond | Aan de grond zetten die van klassend (weerstand aan de grond zet: 100Ω of minder) Het aan de grond zetten zou moeten zijn het specifieke aan de grond zetten of het gedeelde aan de grond zetten. |
||
| Atmosfeer gebruik | Geen corrosief of brandbaar gas, geen vreselijk geleidend stof | ||
| Gebruikte hoogte | Het kan niet in een milieu waar de druk 2000 m is of minder worden gebruikt en de luchtdruk is hoger dan de luchtdruk. Het kan opsplitsen. |
||
