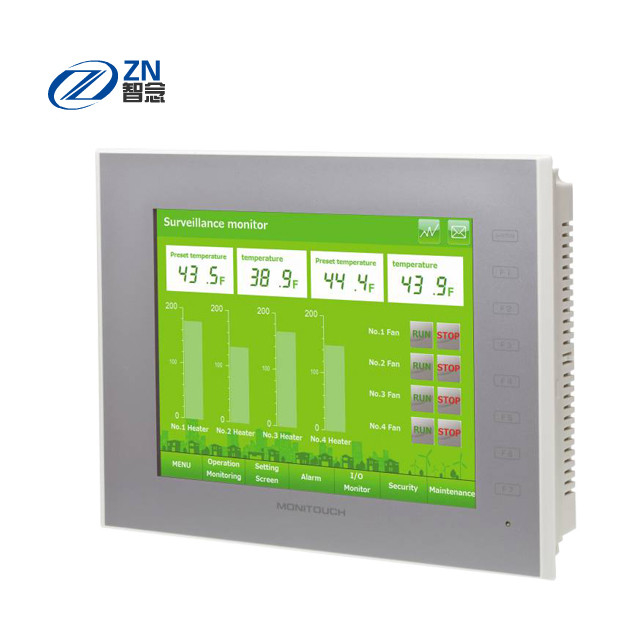

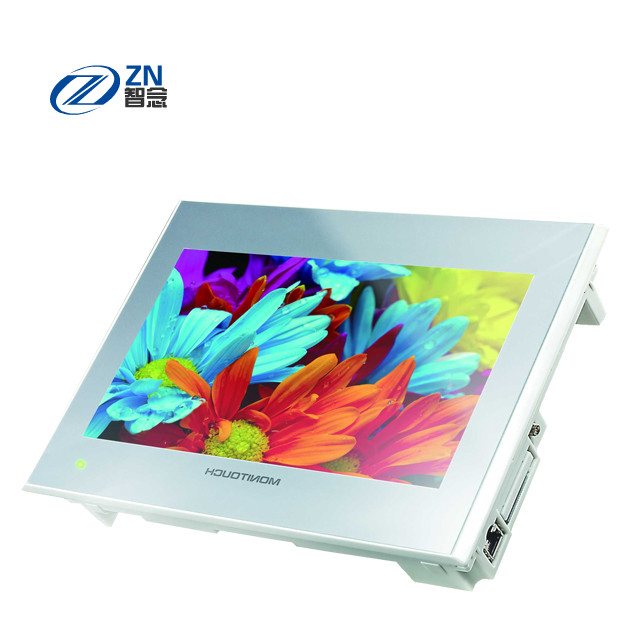

Fuji Elektrische HMI
>
|
| Plaats van herkomst | China/JAPAN |
| Merknaam | Omron |
| Modelnummer | V9071iW |
| V9071iW | ||
|---|---|---|
| Voeding | Nominale spanning | 24V gelijkstroom |
| Toelaatbare waaier van voltage | Gelijkstroom: ±10% | |
| Toelaatbare kortstondige stroomuitval | Gelijkstroom binnen 1ms | |
| De vraag (maximumclassificatie) | Gelijkstroom: 22W of minder | |
| Isolatieweerstand | DC500V 10MΩ of meer | |
| Fysieke omgeving | Omgevingstemperatuur | 0~50℃ *1 |
| Omringende vochtigheid | 85%RH of minder (zonder dauwcondensatie) *1 | |
| Verrichtingshoogte | 2.000 meters of lager | |
| Atmosfeer | Niet om aan corrosief gas, of geleidend stof worden blootgesteld | |
| Opslagtemperatuur | -10~60℃ *1 | |
| Opslagvochtigheid | 85%RH of minder (zonder dauwcondensatie) *1 | |
| Overvoltagecategorie | Categorie II | |
| Verontreinigingsgraad | Verontreinigingsgraad 2 | |
| Mechanische exploitatievoorwaarden | Weerstand tegen schommeling | Leeft de Trillingsfrequentie van JIS B 3502 (iec61131-2): na 5~9Hz, die pulseren met: 3.5mm, 9~150Hz, Versnelling: 9.8m/s2 (1G), X, Y, Z: 3 richtingen (10 keer elk) |
| Weerstand tegen schok | Leeft JIS B 3502 (iec61131-2) na Piekversnelling: 147m/s2 (15G), X, Y, Z: 3 richtingen, drie keer elk (18 keer in totaal) |
|
| Elektrische exploitatievoorwaarden | Weerstand tegen lawaai | Lawaaivoltage: 1,000Vp-p, impulsbreedte: 1μs, de tijd van de impulsstijging: 1ns |
| Weerstand tegen statische lossing | Leeft iec61000-4-2 na, contacteren: 6kV, lucht: 8kV | |
| Installatievoorwaarden | Het aan de grond zetten | Het aan de grond zetten van weerstand: Minder dan 100Ω, FG/SG-scheiding |
| Structuur | Voorpaneel: Leeft IP66, Type 4X/13 (wanneer de waterdichte pakking wordt geïnstalleerd) na Achterdekking: Leeft IP20 na Vorm: Enige eenheid, Installatiemethode: Comité steun |
|
| Koelsysteem | Natuurlijke luchtkoeling | |
| Afmetingen W*H*D (mm) | 201.6×147.6×60.3 | |
| Comité knipsel (mm) | 187.2×133.4 (+0.5/0) | |
| Gevalkleur | Lichtgrijs | |
| Materiaal | PC | |
| Het schermgeheugen (VAN) | 64MB | |
|---|---|---|
| Reservegeheugen (SRAM) | 800KB | |
| Vertoning | Beeldscherm | TFT-kleur LCD |
| Resolutie | 800×480 | |
| Vertoningsgrootte | brede 7 ″ | |
| Kleuren | 16.7 miljoen *2 | |
| Backlight | Leiden | |
| Het Backlightleven | 100.000 uren | |
| Aanrakingsschakelaar | Type | Capacitieve weerstand |
| Externe interface | D-Sub 9 speld (CN1) *3 | Rs-232C, rs-485 (two-wire systeem), rs-422 (four-wire systeem), Asynchroon type, Gegevenslengte: 7,8 beetjes, Pariteit: zelfs, oneven, niets, Eindebeetje: 1, 2 beetjes, Baudrate: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
| Modulaire speld 8 (MJ1/MJ2) |
Rs-232C, rs-485 (two-wire systeem), rs-422 (four-wire systeem) *4, Asynchroon type, Gegevenslengte: 7,8 beetjes, Pariteit: zelfs, oneven, niets, Eindebeetje: 1, 2 beetjes, Baudrate: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*5 bps |
|
| SD-geheugenkaart | Één die kaartgroef als norm wordt verstrekt | |
| Ethernet | 2ch, Baudrate: 100Mbps, 10Mbps |
|
| Draadloos LAN-netwerk *6 | Leeft IEEE802.11b/g/n (2.4GHz) na | |
| USB | Type A, Type mini-B (Ver.2.0) | |
| Correcte output | - | |
| Klok | Reserveperiode | 5 jaar (omgevingstemperatuur 25°C) |
| Kalendernauwkeurigheid | Seconde van Gap ±90. per maand (omgevingstemperatuur 25°C, wanneer de macht niet wordt geleverd) | |
| Norm | EG-merk | EN61000-6-2, EN61000-6-4 |
| UL ・ cUL | UL61010-1, UL61010-2-201 ※ 7 | |
| Kc | Volgzaam | |
| Radioakte *6 | Japan: TELEC De V.S.: FCC Canada: IC RSS Europa: RE Zuid-Korea: Kc |
|
| Classificatienorm | - |
