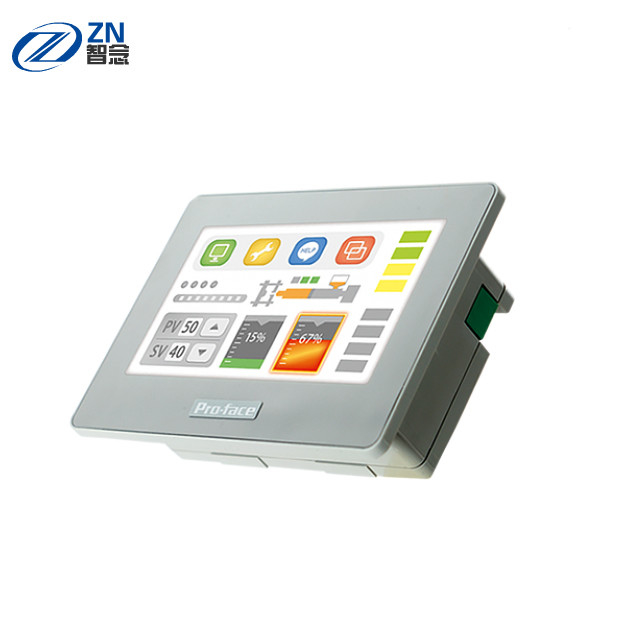

PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight
  • PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight
  • PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight
  • PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight
  • PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight
  • PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight
PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight

PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight

Plaats van herkomst China/JAPAN
Merknaam Proface
Modelnummer PFXGP4402WADW
Productgegevens
Merk:
PROFACE
Voorwaarde:
Nieuw
Levertijd:
Voorraad
MOQ:
1
Plaats van herkomst:
China/JAPAN
Munt:
USD/RMB
Garantie:
12 maand
Het verschepen Termijn:
DHL/TNT/UPS/FEDEX enz.
Markeren:

PFXGP4402WADW Proface HMI

,

LEIDENE Backlight Proface HMI

,

Proface 7 Duim HMI

Betalings- en verzendvoorwaarden
Min. bestelaantal
1/PC
Prijs
USD100-5000/pc
Verpakking Details
karton verpakking
Levertijd
3-5Working dagen
Betalingscondities
T/T, Western Union
Levering vermogen
10pc/per week
Productbeschrijving
Het Touche screen van Profacehmi 7inch PFXGP4402WADW
Standaardproductinformatie
Familie
HMI
Reeks
GP4000E reeks
Grootte
7“ wijd
Model
PFXGP4402WADW
Globale Code
PFXGP4402WADW
Vertoningsspecificaties
Vertoningstype
TFT-Kleur LCD/Weerstand biedende Film (analogon)
Vertoningsgrootte
7“ wijd
Resolutie
800 x 480 pixel (WVGA)
Efficiënt vertoningsgebied
W154.08 x H85.92 mm [W6.066 x H3.382 binnen.]
Vertoningskleuren
65.536 kleuren
Backlight
Leiden
Backlightlevensduur
20.000 u of meer (elk in ononderbroken verrichting bij 25 °C [77 °F] vóór backlighthelderheid vermindert
aan 50%)
Helderheidscontrole
8 die niveaus (met aanrakingspaneel worden aangepast)
Het type van aanrakingspaneel
Weerstand biedende Film (analogon)
Het leven van het aanrakingspaneel
1.000.000 keer of meer, het Vegen 100.000 keer of meer
Taaldoopvonten
ASCII: (codetabel 850) alfanumeriek (met inbegrip van Europese karakters)
(Vereenvoudigde) Chinees: Gb2312-80 codes
Japanner: ANK 158, Kanji: 6,962 (JIS-normen 1 & 2) (met inbegrip van 607 nonkanjikarakters)
Koreaan: (KSC5601 - de codes van 1992) Hangul-doopvonten
(Traditionele) Chinees: GROTE 5 codes
Karaktergrootte
Standaardlettertype: 8 x 8, 8 x 16, 16 x 16 en 32 x 32 pixeldoopvonten
Tekengrootten
De breedte kan 1, 2, 4, en 8 keer worden uitgebreid. De hoogte kan 1/2, 1, 2, 4, en 8 keer worden uitgebreid.
8 x 8 punten
klusje 40. x 30 rijen
8 x 16 punten
klusje 40. x 15 rijen
16 x 16 punten
klusje 20. x 15 rijen
32 x 32 punten
klusje 10. x 7 rijen

1. Om het leven van backlight te redden, plaats het paneel op reservewijze die automatisch backlight uitzet wanneer geen aanraakinvoer is

ontdekt

binnen een vastgestelde tijd.

2. De vertoningsdoopvont verschilt afhankelijk van welk (taal) karakter, of welke grootte uitgezocht u. Ook, als wordt de GP-Pro EX software gebruikt, extra

de doopvonten van uitstekende kwaliteit zijn beschikbaar met 16 x 16 of grotere karakters.

Elektrospecificaties
Geschat inputvoltage
24 Vdc
Toelaatbare voltagedaling
1 Mej. of minder met laagste inputvoltage, Mej. 10 of minder met geschat inputvoltage
Machtsconsumptie
9.2 W of minder
Toevloedstroom
50 A of minder
Voltageduurzaamheid
600 Vac, 20 mA 1 minuut
Isolatieweerstand
500 Vdc, 10 MΩ of meer (tussen machtsterminal en FG-terminals)

3voortoevloedstroom, waardeisdevanFWHM(volledig-breedte, halfmaximum)ongeveer50μs(wanneerhetoverschrijden van25A).

Milieuspecificaties
Omringende luchttemperatuur
0 tot 50 °C [32 tot 122 °F]
Opslagtemperatuur
-20 tot +60 °C [- 4 tot 140 °F]
Omringende vochtigheid
85% relatieve vochtigheid (natte-boltemperatuur: [102,2 °F] max. 39 °C - geen condensatie)
Opslagvochtigheid
10% aan 90%-relatieve vochtigheid (niet het condenseren, natte-boltemperatuur 39 °C [102,2 °F] of minder)
Stof
0,1 mg/m3(10-7oz/ft3) of minder (niet geleidende niveaus)
Verontreinigingsgraad
Voor gebruik in Verontreinigingsgraad 2 milieu
Corrosieve gassen
Vrij van corrosieve gassen
Luchtdruk (hoogtewaaier)
hPa 800 tot 1.114 (2.000 m [6.561 voet] boven overzees - niveau of minder)
Trillingsweerstand
Iec/en60068-2-6, 5 tot 150 Herz, max. van 3,5 mm (0,38 binnen), de assen van 1gn p.m. 3
Schokweerstand
CEI 60068-2-27, 1/2 sinusoïdale impuls voor 11 Mej., 15g op 3 assen
Elektrostatische lossingsimmuniteit
EN/IEC 61131-2, 4 kV direct contact, 8 kV luchtcontact
Elektromagnetische compatibiliteit (EMC)
CEI 61000 - 4 - 5, 0,5 kV (Differentiële Wijze bij de voeding), 1 kV (Gemeenschappelijke Wijze bij de voeding)
Geheugen
Toepassingsgeheugen
FLITS EPROM 32 MB
Reservegeheugen
FLITS EPROM 128 KB
Kloknauwkeurigheid
De variaties in exploitatievoorwaarden en de levensduur batterij kunnen een klokonnauwkeurigheid van -380 tot +90 seconden veroorzaken
per maand.

4capaciteitbeschikbaarvoorgebruikerstoepassing. Decapaciteithangtvanhoeveeldoopvonten afuvanRedacteurssoftwarelaadt.

Interfacespecificaties
Periodiek (COM1)
Asynchrone Transmissie: Rs-232C, Gegevenslengte: 7 of 8 beetjes, Eindebeetje: 1 of 2 beetjes, Pariteit: Niets, zelfs
of Oneven, de Snelheid van de Gegevenstransmissie: 2.400 tot 115.200 bps, Schakelaar: D-Sub 9 (stop)
Periodiek (COM2)
Asynchrone Transmissie: Rs-422/485, Gegevenslengte: 7 of 8 beetjes, Eindebeetje: 1 of 2 beetjes, Pariteit: Niets,
Zelfs of Oneven, de Snelheid van de Gegevenstransmissie: 2.400 tot 187.500 bps, Schakelaar: D-Sub 9 speld (stop)
USB (Type A)
Is met USB 2,0 (Type A) x 1 in overeenstemming
Communicatie afstand: 3 m [9,84 voet] of minder
USB (mini-B)
Is met USB 2,0 (mini-B) x 1, Communicatie Afstand: in overeenstemming 3 m [9,84 voet] of minder
Ethernet
IEEE802.3i/IEEE802.3u, 10base-t/100base-TX, Schakelaar: Modulaire hefboom (rj-45) x 1
Structurele specificaties
Het koelen methode
Natuurlijke luchtcirculatie
Structuur
Voorpaneel: IP65 (IEC60529), Bijlagetype 4 binnengebruik slechts (UL 50) met de bevestigingsmiddelen van de schroefinstallatie,
Achtercomité: IP20 (CEI 60529)
Externe dimensies
W207 x H152.4 x D38.2 mm [W8.15 x H6 x D1.5 binnen.]
Afmetingen
Externe dimensies
PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight 0
Comité verwijderde afmetingen
PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight 1
A B C (Comité dikte) R
190 ± 1 mm
[7,48 ± 0,04 binnen.]		 135 ± 0,7 mm
[5,31 ± 0,03 binnen.]		 1 tot 5 mm
[0,04 tot 0,19 binnen.]		 3 mm
[0,12 binnen.] max.
Externe dimensies met kabel
PFXGP4402WADW Proface HMI het 7 Duim LEIDENE Touche screen van Backlight 2
