Plaats van herkomst:
China/JAPAN
Merknaam:
Proface
Modelnummer:
PFXGP4401WADW
Video

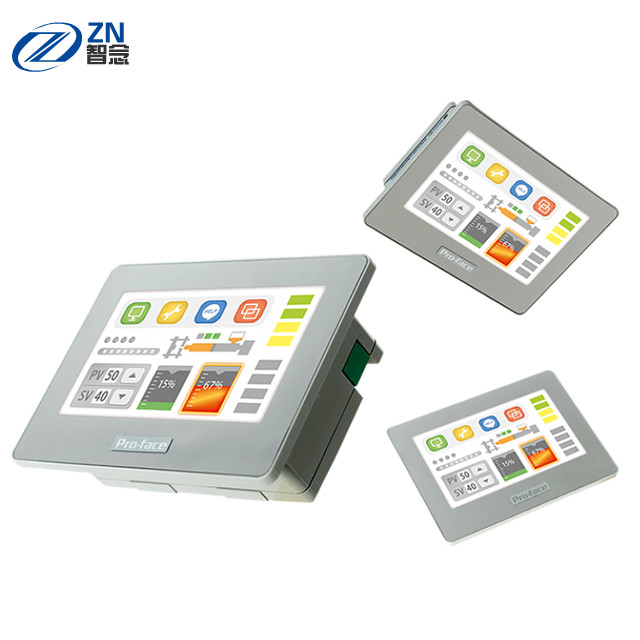

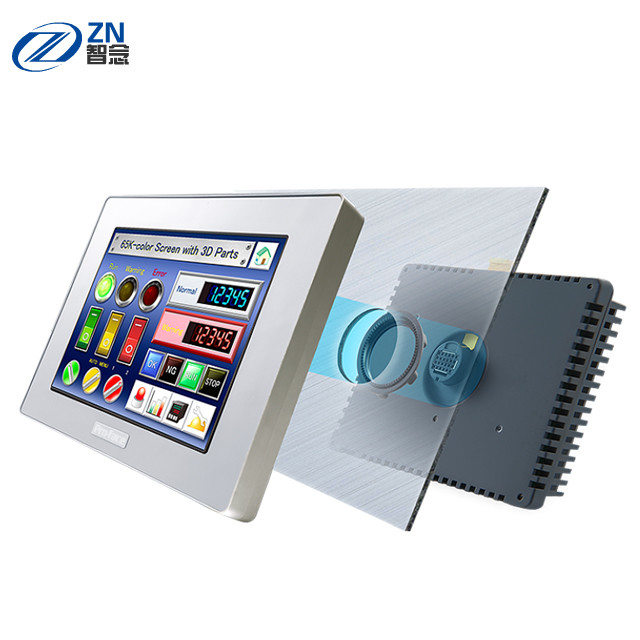

De Vertoningspfxgp4401wadw HMI Touch screen van gelijkstroom 24V Proface 7 duim
GP4000 de reeks heeft hoge connectiviteit met een brede waaier van industriële controlemechanismen en verstrekt een verscheidenheid van opstelling in grootte, voorkleuren, deklaag, en open kader. Het pro-gezicht Standaardhmi, GP4000-Reeks stelt buigzaam de behoeften van klanten tevreden.
Functionele Specificaties
| Vertoningstype |
TFT-Kleur LCD
|
|---|---|
| Vertoningsgrootte |
7.0“
|
| Resolutie |
800 x 480 pixel (WVGA)
|
| Efficiënt Vertoningsgebied |
W152.4 x H91.44 mm [W6.0 x H3.6 binnen.]
|
| Vertoningskleuren |
65.536 Kleuren (Geen knipoogje)/16.384 Kleuren (Knipoogje)
|
| Backlight |
Witte leiden (Gebruikers nonreplaceable delen. Wanneer de vervanging wordt vereist, contacteer uw lokale verdeler.)
|
| Helderheidscontrole |
8 die niveaus (met het aanrakingspaneel of de software worden aangepast)
|
| Backlightlevensduur |
50.000 u of meer (ononderbroken verrichting bij 25°C [77 °F] vóór de dalingen van de backlighthelderheid aan 50%)
|
| Taaldoopvonten |
Japanner: 6,962 (JIS-Normen 1 & 2) (met inbegrip van 607 karakters niet-kanji) ANK: 158 (de Koreaanse doopvonten, de Vereenvoudigde Chinese en Traditionele Chinese doopvonten zijn downloadbaar.)
|
| Karaktergrootte |
Standaardlettertype: 8 x 8, 8 x 16, 16 x 16 en 32 x 32 pixeldoopvonten, Slagdoopvont: 6 tot 127 pixeldoopvonten, Beelddoopvont: 8 tot 72 pixeldoopvonten
|
| Tekengrootten |
Standaardlettertype: De breedte kan worden uitgebreid tot 8 keer. De hoogte kan worden uitgebreid tot 8 keer.
|
| 8 x 16 punten |
klusje 100. x 30 rijen
|
| 16 x 16 punten |
klusje 50. x 30 rijen
|
| 32 x 32 punten |
klusje 25. x 15 rijen
|
| 8 x 8 punten |
klusje 100. x 60 rijen
|
| Programmagebied |
FLITS EPROM 132 KB (Gelijkwaardig aan 15.000 stappen)*1
|
| Veranderlijk Gebied |
Niets
|
| Toepassingsgeheugen |
FLITS EPROM 16 MB (met inbegrip van een gebied van het logicaprogramma)
|
| Gegevenssteun |
SRAM 128 KB (Vervangbare Lithiumbatterij voor reservegeheugen)
|
| Kloknauwkeurigheid |
±65 seconde/maand (de afwijking bij kamertemperatuur en macht is WEG)*2
|
| Aanrakingscomité Type |
Weerstand biedende Film (analogon)
|
| Aanrakingscomité Resolutie |
1.024 x 1.024
|
| Aanrakingscomité Levensduur |
1.000.000 keer of meer
|
| Periodiek (COM1) |
Rs-232C de Lengte van Asynchrone Transmissiegegevens: 7 of 8 beetjes, Pariteit: Oneven niets, of zelfs, Eindebeetje: 1 of 2 beetjes, de Snelheid van de Gegevenstransmissie: 2.400 bps aan 115,2 kbps, Schakelaar: D-Sub9 (stop)
|
| Periodiek (COM2) |
Rs-422/485 de Lengte van Asynchrone Transmissiegegevens: 7 of 8 beetjes, Pariteit: niets, Oneven of zelfs Eindebeetje: 1 of 2 beetjes, de Snelheid van de Gegevenstransmissie: 2.400 bps aan 115,2 kbps de Schakelaar, van 187.5kbps (MPI): D-Sub9 (stop)
|
| Ethernet (LAN) |
IEEE802.3i/IEEE802.3u, Schakelaar 10base-t/100base-TX: Modulaire hefboom (rj-45) x 1
|
| USB (TYPE-A) |
Is met USB2.0 (type-a) x 1, Voedingvoltage: in overeenstemming Gelijkstroom 5 V ± 5%, Outputstroom: 500 mA of minder, Communicatie Afstand: 5 m [16.4ft.] of minder
|
| USB (mini-B) |
Is met USB2.0 (mini-B) x 1, Communicatie Afstand: in overeenstemming 5 m [16.4ft.] of minder
|
| SD-geheugenkaart |
SD-geheugenkaartgroef x 1
|
1omhoogaan60.000stappenkaninsoftwarewordenomgezet. Nochtans, vermindertditdecapaciteitvan hettoepassingsgeheugen(voorhetschermgegevens)door1MB.
2afhangendvandewerkendetemperatuurendeleeftijdvaneenheid, kandeklokvan-380tot+90seconden/maandafwijken. Voorsystemenwaarditniveauvanafwijkingeenprobleemis, zou degebruikeraanpassingencontroleren enwanneer dat nodig ismoetenmaken.
Algemene Specificaties
| Internationale Veiligheidsnorm |
|
|---|---|
| Geschat Inputvoltage |
Gelijkstroom 24V
|
| De Grenzen van het inputvoltage |
Gelijkstroom 19,2 aan 28.8V
|
| Toelaatbare Voltagedaling |
Mej. 5 of minder
|
| Machtsconsumptie |
12 W of minder
|
| Toevloedstroom |
30 A of minder
|
| Voltageduurzaamheid |
AC 1.000 V, 20 mA voor 1 min (tussen het laden en FG-terminals)
|
| Isolatieweerstand |
Gelijkstroom 500 V, 10 MΩ of meer (tussen het laden en FG-terminals)
|
| Omringende Luchttemperatuur |
0 tot 50 °C (32 tot 122 °F)
|
| Opslagtemperatuur |
-20 tot 60 °C (- 4 tot 140 °F)
|
| Omringende Vochtigheid |
10 tot 90% relatieve vochtigheid (natte-boltemperatuur: 39 °C [102,2 °F] of minder - geen condensatie.)
|
| Opslagvochtigheid |
10 tot 90% relatieve vochtigheid (natte-boltemperatuur: 39 °C [102,2 °F] of minder - geen condensatie.)
|
| Stof |
0,1 mg/m ³ (10-7 oz/ft ³) of minder (niet geleidende niveaus)
|
| Verontreinigingsgraad |
Voor gebruik in Verontreinigingsgraad 2 milieu
|
| Atmosfeer |
Vrij van corrosieve gassen
|
| Luchtdruk (hoogtewaaier) |
hPa 800 tot 1.114 (2.000 m [6,561ft.] boven overzees - niveau of minder)
|
| Trillingsweerstand |
Iec/en61131-2 volgzaam, de Enige omvang van 5 tot 9 Herz 3,5 mm [0,14 binnen.], 9 tot 150 Herz Vaste versnelling: 9.8 m/s ², X, Y, z-richtingen voor 10 cycli (ong. 100 min)
|
| Schokweerstand |
Iec/en61131-2 volgzame 147 m/s ², X, Y, z-richtingen voor 3 keer
|
| Lawaaiimmuniteit |
Lawaaivoltage: 1.000 vp-P, Impulsduur: 1 µs, Stijgingstijd: 1 NS (via lawaaisimulator)
|
| Elektrostatische Lossingsimmuniteit |
De Methode van de contactlossing: 6 kV (iec/en61000-4-2 Niveau 3)
|
| Het aan de grond zetten |
Het functionele aan de grond zetten: Het aan de grond zetten van weerstand van 100Ω, 2mm ² (AWG 14) of dikkere draad, of de toepasselijke norm van uw land. (Zelfde voor de terminals van FG en SG-)
|
| Structuur |
IP65fnema #250 TYPE 4X/13 (op het voorpaneel wanneer behoorlijk geïnstalleerd in een bijlage)*3
|
| Het koelen Methode |
Natuurlijke luchtcirculatie
|
| Gewicht ong. |
1,2 kg [2,6 pond] of minder (vertoningseenheid slechts)
|
| Externe dimensies |
W218 x H173 x D60 mm [W8.58 x H6.81 x D2.36 binnen.]
|
| Het Comité sneed Afmetingen |
W204.5 x H159.5 mm [W8.05 x H6.28 binnen.], Comité diktegebied: 1,6 tot 5 mm [0,06 tot 0,2 binnen.]*4
|
