| Plaats van herkomst | China/JAPAN |
| Merknaam | Proface |
| Modelnummer | PFXSP5700TPD |

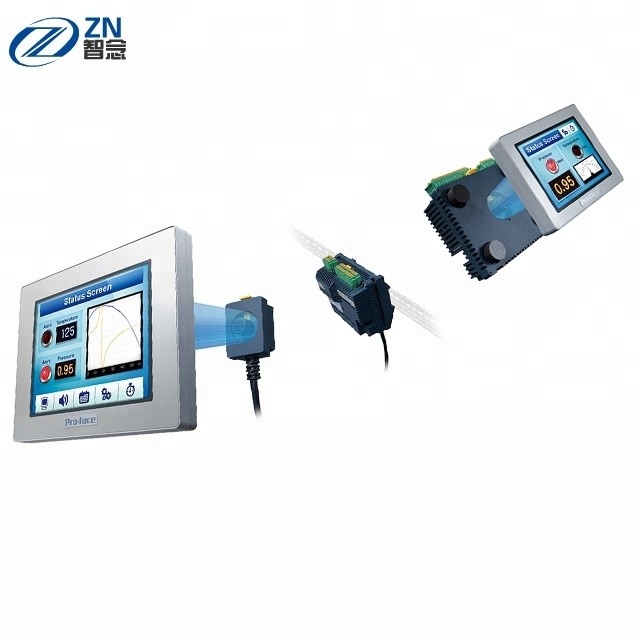

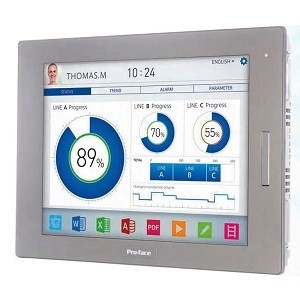

PFXSP5700TPD GP4000-serie (standaard) Proface HMI PLC met nieuwe en originele verpakking
| Weergavetype |
TFT-kleuren-lcd
|
|---|---|
| Scherm grootte |
15”
|
| Oplossing |
1.024 x 768 pixels (XGA)
|
| Effectief weergavegebied |
B304.1 x H228.1 mm
(B11,97 x H8,98 inch) |
| Weergavekleuren |
16 miljoen kleuren
Raadpleeg de handleiding van uw schermbewerkingssoftware voor meer informatie over weergavekleuren. |
| Achtergrondverlichting |
Witte LED
(Niet door de gebruiker te vervangen. Neem contact op met uw plaatselijke distributeur als vervanging nodig is.) |
| Helderheidsregeling |
0...100 (Aangepast met touch panel of software)
|
| Levensduur achtergrondverlichting |
50.000 uur of meer (continue werking bij 25 °C [77 °F]
voordat de helderheid van de achtergrondverlichting afneemt tot 50% |
| Toepassingsgeheugen |
Schermgrootte: 64 MB *SD-kaart
|
| Type aanraakscherm |
Weerstandsfilm (analoog, multi-touch)
|
| Resolutie aanraakscherm |
1.024 x 1.024
|
| Levensduur aanraakscherm |
1 miljoen keer of meer
|
| USB (TYPE-A) |
Voorzijde USB 2.0 (Type A) x 1
|
| USB (mini-B) |
USB 2.0 (mini-B) x 1*2
|
| Internationale veiligheidsnormen |
|
|---|---|
| Nominale ingangsspanning: |
12...24 Vdc
|
| Ingangsspanningslimieten |
10,8...28,8 Vdc
|
| Toegestane spanningsval |
12 V gelijkstroom: 1,25 ms of minder
24 V gelijkstroom: 5 ms of minder |
| Energieverbruik |
57 W of minder (displaymodule met boxmodule)*1
22 W of minder (alleen displaymodule) |
| Aanloopstroom |
30 A of minder
|
| Spanning Uithoudingsvermogen: |
1.000 Vac, 20 mA gedurende 1 minuut (tussen opladen en FG-terminals)
|
| Isolatieweerstand: |
500 Vdc, 10 MΩ of meer (tussen laad- en FG-aansluitingen)
|
| Omgevingsluchttemperatuur |
0...60 °C (32...140 °F)
|
| Bewaar temperatuur |
-20...60 °C (-4...140 °F)
|
| Vochtigheid bij opslag |
10%...90% RH (niet condenserend, natteboltemperatuur
39 °C [102,2 °F] of minder) |
| Stof |
0,1 mg/m3 (10-7 oz/ft3) of minder (niet-geleidende niveaus)
|
| Vervuilingsgraad |
Voor gebruik in een omgeving met vervuilingsgraad 2
|
| Atmosfeer |
800...1.114 hPa (2.000 m [6.561 ft] of lager)
|
| Trillingsweerstand: |
Voldoet aan IEC/EN 61131-2
5...9 Hz Enkele amplitude 3,5 mm (0,14 inch) 9...150 Hz Vaste versnelling: 9,8 m/s2 X-, Y-, Z-richtingen voor 10 cycli (ongeveer 100 min.) |
| Geluidsimmuniteit |
Ruisspanning: 1.000 Vp-p
Pulsduur: 1 μs Stijgtijd: 1 ns (via geluidssimulator) |
| Elektrostatische ontladingsimmuniteit |
Contactontladingsmethode: 6 kV (IEC/EN 61000-4-2 niveau 3)
|
| Structuur |
Bij gebruik van een in de fabriek geïnstalleerde USB-afdekking aan de voorzijde: IP65F,IP67F.
Bij gebruik van een USB-frontafdekking als optie: IP66F, IP67F, Type 4X (alleen voor gebruik binnenshuis)/13 * De voorkant van dit product indien correct geïnstalleerd in een behuizing en zonder gebruik te maken van de USB-poort op het voorpaneel. OPMERKING: De optie is een USB-deksel aan de voorkant met schroef vervaardigd door Pro-face (Modelnummer PFXZCDCVUS1).*3 |
| Gewicht Ca. |
4,5 kg (9,9 lb) of minder
|
| Externe afmetingen |
B397 x H296 x D67 mm(B15,6 x H11,7 x D2,64 inch)
|
| Paneel gesneden afmetingen |
B383,5 x H282,5 mm (B15,1 x H11,12 inch)*2
Paneeldikte: 1,6...5 mm (0,06...0,2 in.)*4 |
