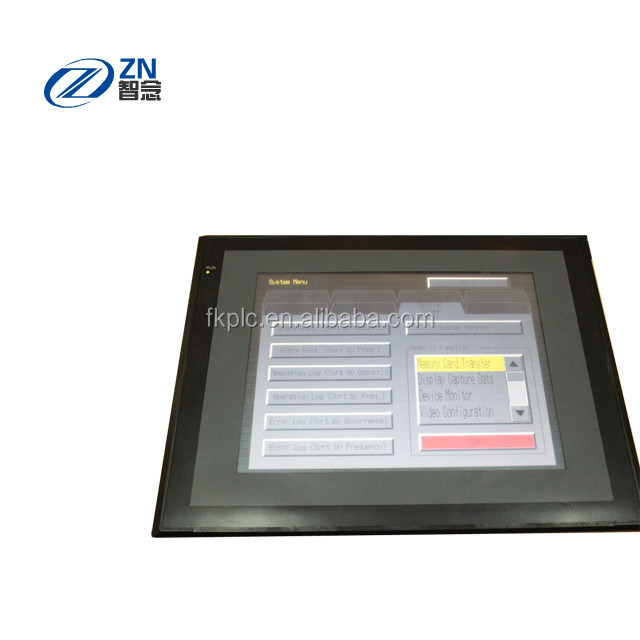

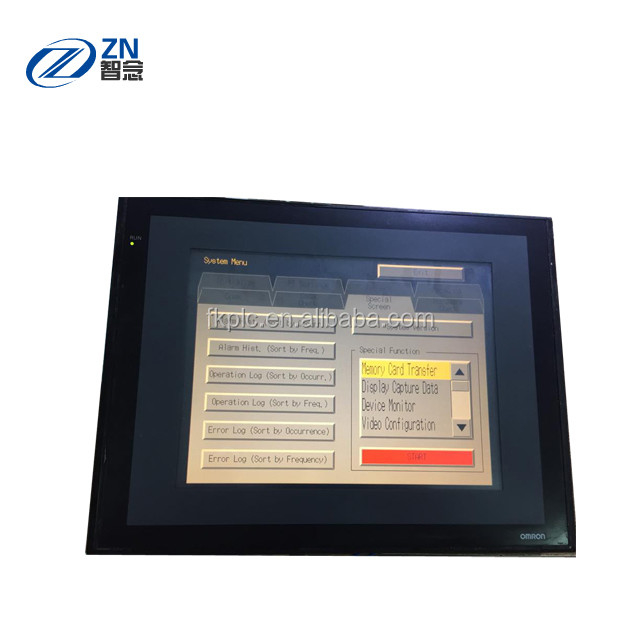

Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:
NS10-TV00B-ECV2
Fabrikant: Mitsubishi Electric
Product Nr. : NS10-TV00B-ECV2
Producttype: NS-Reeks HMI
Efficiënt vertoningsgebied: 10,4 duim TFT
Het schermgrootte: 10.4“
Gevalkleur: Zwart
Aantal punten: 640 punten × 480
Aanrakingspaneel: Analoog weerstand biedend type
Leiden backlight
Gewicht: 2,3 Kg
Het verschepen gewicht: 5 kg
|
Punt |
NS15 |
NS12 |
NS10 |
NS8 |
|---|---|---|---|---|
|
Vertoningstype |
15 duimkleur TFT |
12 duimkleur TFT |
10 duimkleur TFT |
8 duimkleur TFT |
|
Vertoningsresolutie |
1024×768 (XGA) |
800×600 (SVGA) |
640×480 (VGA) |
|
|
Aantal kleuren |
256 (32,768 voor beeldgegevens) |
|||
|
Backlight |
2×CCFL |
1×LED |
||
|
Backlightleven |
Min. 50000 uren |
|||
|
Weergevenhoek |
Linker/juiste ±85°, Hoogste 70°, Bodem 80° |
Linker/juiste ±60°, Hoogste 45°, Bodem 75° |
Linker/juiste ±60°, Hoogste 35°, Bodem 65° |
Linker/juiste ±65°, Hoogste 50°, Bodem 60° |
|
Aanrakingspaneel |
Analoge weerstand biedende aanraking |
Matrijs weerstand biedende aanraking |
||
|
Aantal functionele sleutels |
3 |
- |
||
|
Afmetingen in mm (H×W×D) |
304×405×75.8 |
241×315×48.5 |
177×232×48.5 |
|
|
Gewicht |
4,2 kg-max. |
2,5 kg-max. |
2,0 kg-max. |
|
|
De capaciteit van het schermgegevens |
60 MB |
|||
|
Intern geheugen |
Beetjegeheugen: 32.767 beetjes, Word geheugen: 32.767 woorden, Retentative-geheugen: 8.192 beetjes en 8.192 woorden. |
|||
|
De interface van de geheugenkaart |
1 kaart van groefata compact flash |
|||
|
Printerverbinding |
PictBridgesteun |
|||
|
Periodiek (COM1) |
1×RS-232 |
|||
|
Periodiek (COM2) |
1×RS-232/422/485 |
1×RS-232 |
||
|
USB-Slaaf |
Voor programmering & druk |
|||
|
Ethernet |
IEEE 802.3u 10Base-T/100Base-TX |
|||
|
Uitbreidingsmodule |
Facultatief netwerk/videoeenheid |
Facultatieve videoeenheid |
||
|
Netspanning |
24 VDC ±15% |
|||
|
Machtsconsumptie |
45 w-max. |
25 w-max. |
||
|
Batterij |
CJ1W-BAT01 |
|||
|
Batterijleven |
5 jaar (bij 25°C) |
|||
|
Bijlageclassificatie (voorkant) |
IP65F (gelijkwaardig aan NEMA4) |
|||
|
Verkregen normen |
UL 1604 Klasse 1 Verschil. 2, cUL, Ce, Lloyds, DNV |
|||
|
Werkend milieu |
Geen corrosieve gassen |
|||
|
Lawaaiimmuniteit |
Is met iec61000-4, 2 KV (machtslijnen) in overeenstemming |
|||
|
Omringende werkende temperatuur |
0 aan 50°C 1
|
|||
|
Omringende werkende vochtigheid |
35% aan 85% (0 aan 40°C) zonder condensatie, 35% aan 60% (40 aan 50°C) zonder condensatie |
|||
