Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:
G2RV-SR500
Video
Video

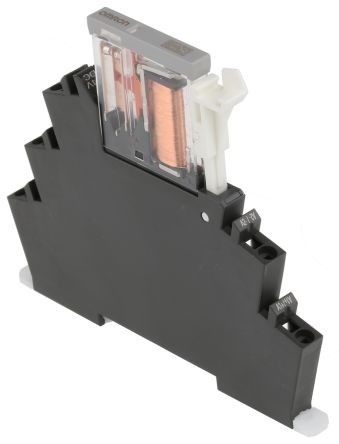

Slank I/O Relais
G2RV-SR500 AC/DC24
Standaard, Werkende indicatorled/mechanical indicator, 30 VDC 6 A, 250 VAC 6 A, Output SPDT (30 VDC 6 A)
Rolclassificaties:
24 VAC 50 Herz 12,5 mA
24 VAC 60 Herz 12,6 mA
24 VDC 12,6 mA
Werkende indicator: LED/Mechanical indicator
Contactpersoonformulier: SPDT
Contactmateriaal: Ag legering
Het contact schatte lading:
250 VAC 6 A (Weerstand biedende lading (cosφ = 1))
250 VAC 2,5 A (Aanleidinggevende lading (cosφ = 0,4))
30 VDC 6 A (Weerstand biedende lading (cosφ = 1))
30 VDC 2 A (Aanleidinggevende lading (L/R = Mej. 7))
Eindstructuur:
De methode van de draadverbinding: Duw-in plus Terminal
| Contactweerstand | max. 100 mΩ (bij 23 ℃) |
| Werkende tijd | 20 Mej.max. (23 ℃) |
| Het terugstellentijd | 40 Mej.max. (23 ℃) |
| Maximum werkende frequentie | Mechanisch: 18000 time/h Elektro: 1800 time/h |
| Isolatieweerstand | 1000 MΩ min. (bij 500 VDC) |
| Diëlektrische sterkte | Tussen rol en contacten: 4000 VAC 50/60 Herz 1 min tussen contacten van zelfde polariteit: 1000 VAC 50/60 Herz 1 min |
| Trillingsweerstand (vernietiging) | 10 tot 55 tot 10 Herz, 0,5 mm kiezen omvang (1mm dubbele omvang) uit |
| Trillingsweerstand (Defect) | 10 tot 55 tot 10 Herz, 0,5 mm kiezen omvang (1mm dubbele omvang) uit |
| Schokweerstand (vernietiging) | 1000 m/s2 |
| Schokweerstand (Defect) | Geactiveerd: 200 m/s2 Geactiveerd geen: 100 m/s2 |
| (Mechanische) duurzaamheid | 5.000.000 verrichtingen min. |
| Duurzaamheid (Elektro) | GEEN contact 70.000 verrichtingen min., NC-contact 50.000 verrichtingen min. |
| Mislukkingstarief | 10 mA bij 5 VDC (mislukkingsniveau: Voorkeurwaarde, het Schakelen frequentie: 120 verrichtingen per minuut) |
| Omgevingstemperatuur (het Werken) | -40 tot 55 ℃ (zonder het bevriezen of condensatie) |
| Omringende vochtigheid die (werkt | 5 aan 85%-relatieve vochtigheid |
| Gewicht | Ong. 30 g |
| Opzettende methode | DIN-spoorsteun |
