Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:

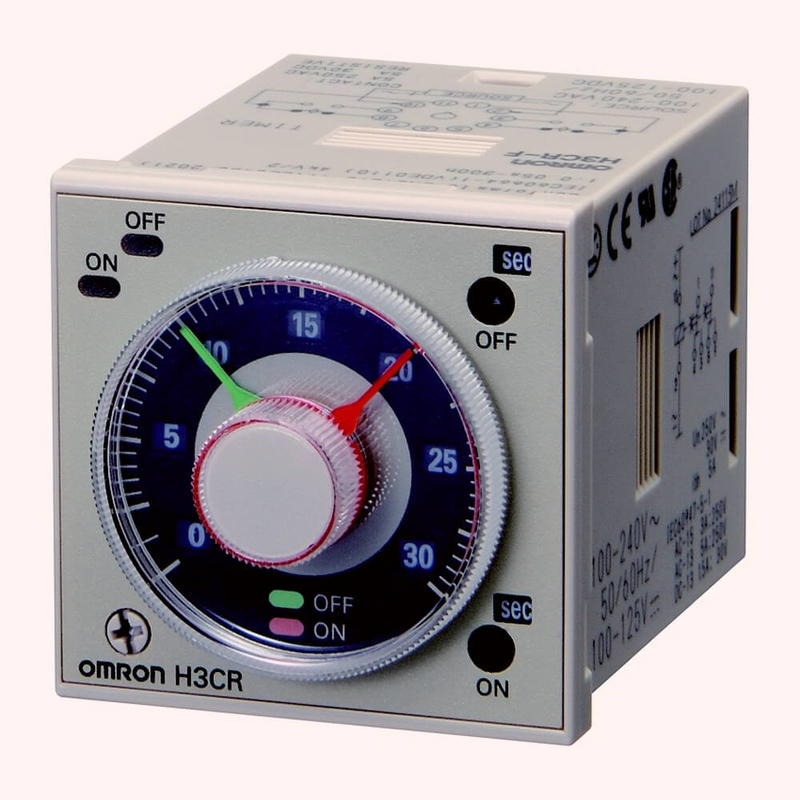

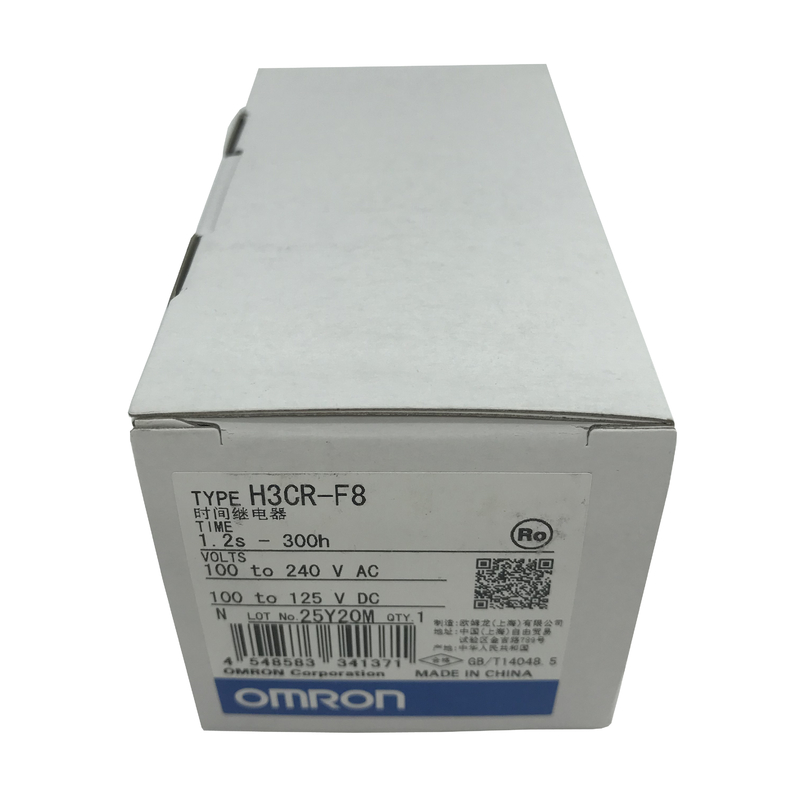

H3CR-F8
Video
Video
• Brede voedingwaaiers van Hoogspanning 100 tot 240 VAC/100 aan 125 VDC en Laag Voltage 24 tot 48 VAC/12 aan 48 VDC.
• OP en de van-Tijden kunnen onafhankelijk worden geplaatst en zodat zijn de combinaties lang of Vrijetijds en kort WEG of ONtime montages mogelijk.
• Vierentwintig tijdsbereiken van 0,05 s aan 300 h afhankelijk van het te gebruiken model.
• De modellen met een trilling OP begin of trilling VAN begin zijn beschikbaar.
• De gemakkelijke opeenvolgingscontroles door onmiddellijke output voor een nul vastgestelde waarde strekken zich op elk ogenblik uit.
• Lengte, wanneer paneel-opgezet met een Contactdoos, van 80 mm of minder.
• 11 speld en 8 speldmodellen zijn beschikbaar.
| Geschat voedingvoltage | 100 tot 240 VAC 50/60 Herz 100 tot 125 VDC Rimpelings20% max. (als de voeding een eenfasige full-wave gelijkrichter opneemt) |
|---|---|
| Toelaatbare voltage veranderlijke waaier | 85 aan 110% van het voedingvoltage |
| Machtsconsumptie | Ong. 10 VA (bij 240 VAC) Ong. 2,1 W (bij 240 VAC) |
| Het terugstellenvoltage | 10% max. van geschat leveringsvoltage |
| Aantal tijdsbereiken | 18 |
| Verrichtingswijze | Trilling VAN begin |
| Controleoutput (Type) | Tijdslimiet: DPDT |
| Controleoutput (Contactoutput) | Weerstand biedende lading: 250 VAC 5 A (cosφ=1)/A 5 bij 30 VDC Minimum toepasselijke lading: 10 mA bij 5 VDC (mislukkingsniveau: P Referentiewaarde) |
| Het werkende terugstellen | Tijdslimietverrichting/het het Tijdslimietterugstellen of zelf-Terugstellen |
| Omgevingstemperatuurwaaier | Het werken: -10 tot 55 ℃ (zonder suikerglazuur) Opslag: -25 tot 65 ℃ (zonder suikerglazuur) |
| Omringende vochtigheidswaaier | Het werken: 35 aan 85% |
| Nauwkeurigheid van werkende tijd | ±0.2% FS max. ±0.2% Mej. ±10 in een waaier van 1,2 s en 3 s |
| Plaatsende fout | ±5% FS ±50 Mej.max. |
| Het terugstellentijd | 0,1 s-max. |
| Invloed van voltage | ±0.2% FS max. ±0.2% Mej. ±10 in een waaier van 1,2 s en 3 s |
| Invloed van temperatuur | ±1% FS max. (±1% Mej. ±10 in een waaier van 1,2 s en 3 s) |
| Isolatieweerstand | 100 MΩ min. (bij 500 VDC) |
| Diëlektrische sterkte | Tussen huidige dragende metaaldelen en statische dragende metaaldelen: 2.000 VAC 50/60 Herz 1 min Tussen de terminals van de controleoutput en werkende kring: 2.000 VAC 50/60 Herz 1 min Tussen contacten van verschillende polariteit: 2.000 VAC 50/60 Herz 1 min Tussen niet doorlopende contacten: 1.000 VAC 50/60 Herz 1 min |
| De impuls weerstaat voltage | Tussen machtsterminals: 5 kV Tussen huidige dragende terminals en blootgestelde statische dragende metaaldelen: 5 kV |
| Lawaaiimmuniteit | ±1.5 kV (tussen machtsterminals), vierkant-golflawaai door lawaai simulator (impulsbreedte: de stijging van 100 ns/1 µs, 1 NS-) |
| Statische immuniteit | Mulfunction: 8 kV, Vernietiging: 15 kV |
| Trillingsweerstand | Vernietiging: 10 tot 55 Herz, 0,75 mm kiest omvang uit elk in 3 aanwijzingen voor 2 h Defect: 10 tot 55 Herz, 0,5 mm kiest omvang uit elk in 3 richtingen voor 10 min |
| Schokweerstand | Vernietiging: 980 m/s2, 3 keer elk in 6 richtingen Defect: 98 m/s2, 3 keer elk in 6 richtingen |
| Levensverwachting (relaisoutput) | Elektro: 100.000 verrichtingen min. (5 A bij 250 VAC, weerstand biedende lading bij 1800 operations/h) Mechanisch: 20 miljoen verrichtingen min. (onder geen lading bij 1.800 operations/h) |
| Graad van bescherming | IP40 (paneeloppervlakte) |
| Verbindende methode | 8-speld om contactdoos |
| Gewicht | Ong. 100 g |
