Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:

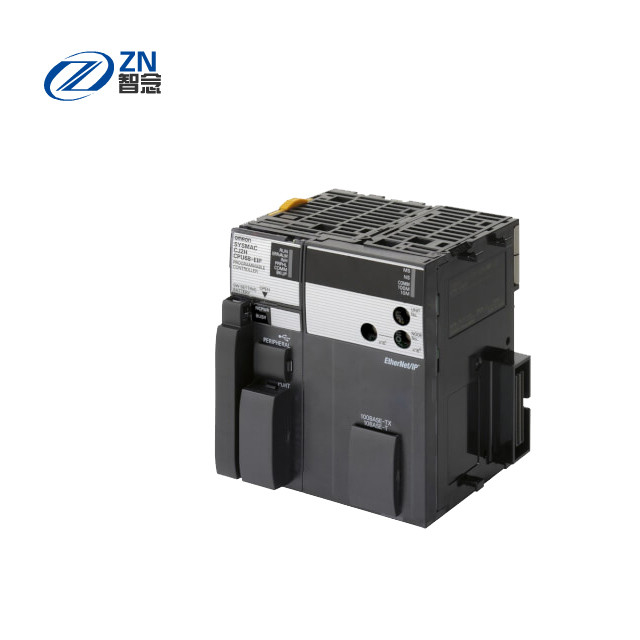

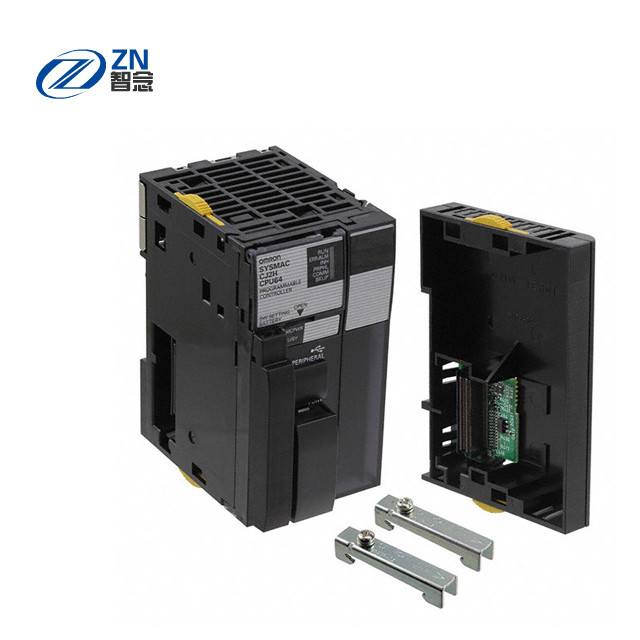

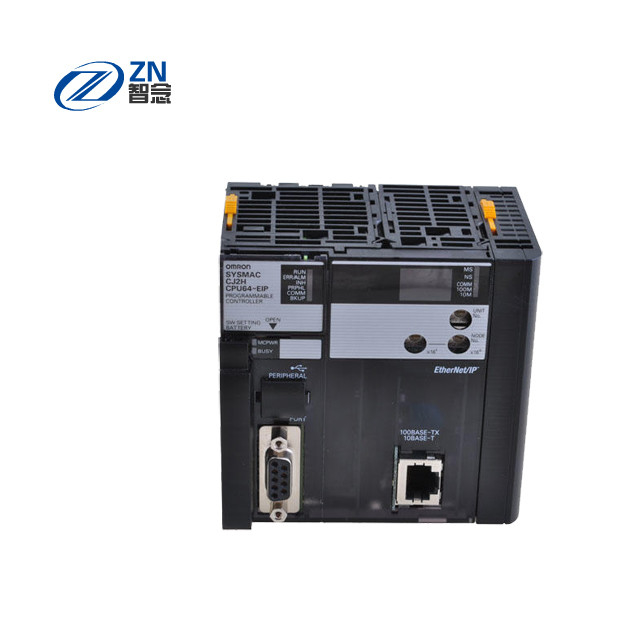

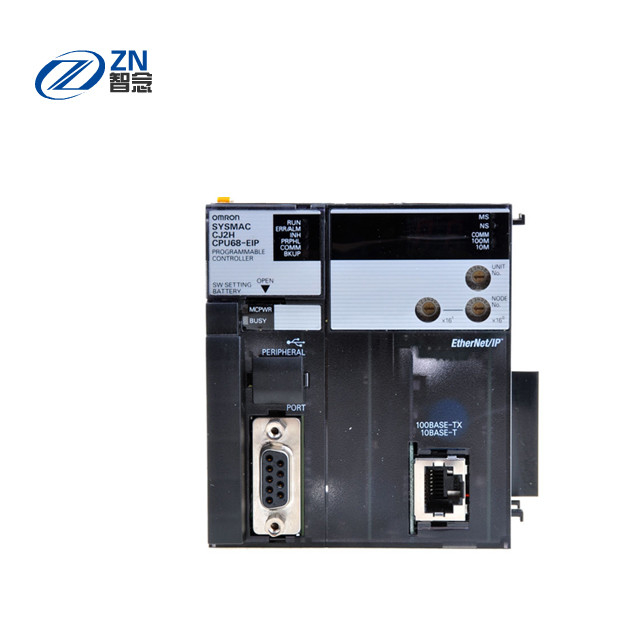

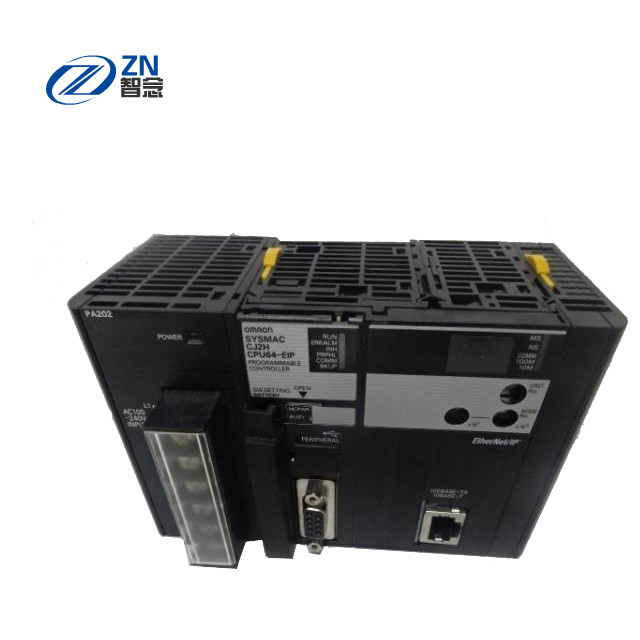

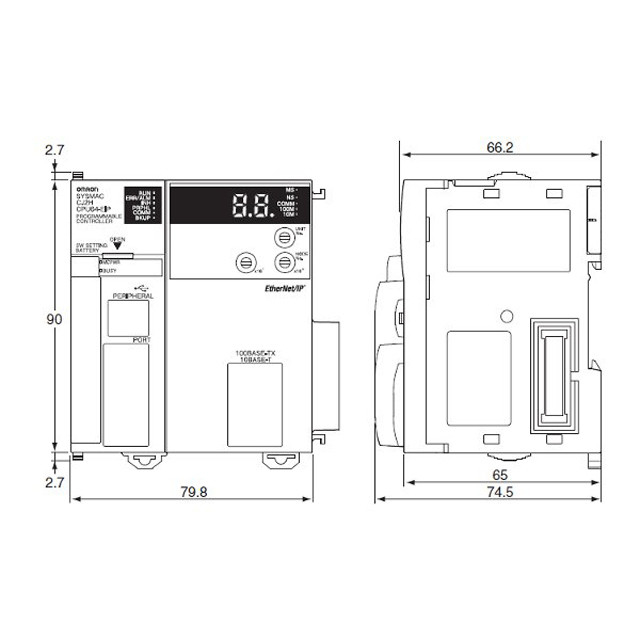

Cj2h-cpu65-EIP
Video
Video
CJ2H voor hoge snelheid, hoge capaciteit
De CJ2H-reeks is ideaal voor de geavanceerde behoeften van de machineautomatisering, zoals die vereist in de inspectie van de beeldverwerking van elektrocomponenten en hoge snelheid het sorteren op transportbanden.
| Punten | CJ2H- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cpu64-EIP | Cpu65-EIP | Cpu66-EIP | Cpu67-EIP | Cpu68-EIP | |||||
| Gebruikersgeheugen | 50K stappen | 100K stappen | 150K stappen | 250K stappen | 400K stappen | ||||
| I/O Beetjes | 2.560 beetjes | ||||||||
| Verwerking Snelheid |
Luchtverwerkingstijd | Normale Wijze: 200 μs (Als markeringsgegevens - de verbindingen worden gebruikt met EtherNet/IP, toevoegen het volgende aan de bovengenoemde tijd: 100 μs + Aantal overgebrachte woorden × (0,33 μs of 0,87 μs *)) Wanneer de Hoge snelheid onderbreekt wordt de functie gebruikt |
|||||||
| Uitvoeringstijd | Basisinstructies: 0,016 μs min.; Speciale Instructies: 0,048 μs min. |
||||||||
| Inter rupts |
I/O onderbreekt en Extern Onderbreekt |
Onderbreek taak starttijd: 26 μs of 17 μs * (30 μs in eenheid Ver.1.0) Terugkeertijd aan cyclische taak: 11 μs of 8 μs * (15 μs in eenheid Ver.1.0) * Wanneer de Hoge snelheid onderbreekt wordt de functie gebruikt |
|||||||
| Gepland onderbreekt | Onderbreek taak starttijd: 22 μs of 13μs * (27 μs in eenheid Ver.1.0) Terugkeertijd aan cyclische taak: 11 μs of 8μs * (15 μs in eenheid Ver.1.0) * Wanneer de Hoge snelheid onderbreekt wordt de functie gebruikt |
||||||||
| Maximumaantal Aansluitbare Eenheden | Totaal per cpu-Rek of Uitbreidingsrek: 10 eenheden max.; Totaal per PLC: 40 Eenheden max. |
||||||||
| Maximumaantal Uitbreidingsrekken | max. 3. | ||||||||
| CIO-Gebied | I/O Gebied | 2.560 beetjes (160 woorden): Woorden CIO 0000 aan CIO 0159 | |||||||
| Verbindingsgebied | 3.200 beetjes (200 woorden): Woorden CIO 1000 aan CIO 1199 | ||||||||
| De synchrone Gegevens verfrissen Gebied | 1.536 beetjes (96 woorden): Woorden CIO 1200 aan CIO 1295 | ||||||||
| Cpu-het Gebied van de Buseenheid | 6.400 beetjes (400 woorden): Woorden CIO 1500 aan CIO 1899 | ||||||||
| Speciaal I/O Eenheidsgebied | 15.360 beetjes (960 woorden): Woorden CIO 2000 aan CIO 2959 | ||||||||
| DeviceNetgebied | 9.600 beetjes (600 woorden): Woorden CIO 3200 aan CIO 3799 | ||||||||
| Intern I/O Gebied | 3.200 beetjes (200 woorden): Woorden CIO 1300 aan CIO 1499 37.504 beetjes (2.344 woorden): Woorden CIO 3800 aan CIO 6143 Kan niet voor externe I/O. worden gebruikt. |
||||||||
| Het werkgebied | 8.192 beetjes (512 woorden): Woorden W000 aan W511 Kan niet voor externe I/O. worden gebruikt. |
||||||||
| Holdingsgebied | 8.192 beetjes (512 woorden): Woorden H000 aan H511 De beetjes op dit gebied handhaven hun ON/OFF status wanneer PLC wordt uitgezet of de werkende wijze wordt veranderd. Woorden H512 aan H1535: Deze woorden kunnen slechts voor functieblokken worden gebruikt. Zij kunnen slechts voor de instanties van het functieblok worden gebruikt (d.w.z., worden zij toegewezen slechts voor interne variabelen in functieblokken). |
||||||||
| Hulpgebied | Alleen-lezen: 31.744 beetjes (1.984 woorden) 7.168 beetjes (448 woorden): Woorden A0 aan A447 24.576 beetjes (1.536 woorden): Woorden A10000 aan A11535 * Lees-schrijf: 16.384 beetjes (1.024 woorden) in woorden A448 aan A1471 * *A960 aan A1471 en A10000 aan A11535 kan niet door cpu-Buseenheden, Speciale I/O Eenheden, Delen, en Steunsoftware worden betreden die specifiek niet de Eenheden van CJ2 cpu steunen. |
||||||||
| Tijdelijk Gebied | 16 beetjes: TR0 aan TR15 | ||||||||
| Tijdopnemergebied | 4.096 tijdopnemeraantallen (T0000 aan T4095 (scheid van tellers)) | ||||||||
| Tegengebied | 4.096 tegenaantallen (C0000 aan C4095 (scheid van tijdopnemers)) | ||||||||
| DM-Gebied | 32k woorden * DM-Gebiedswoorden voor Speciale I/O Eenheden: D20000 aan D29599 (100 woorden × 96 Eenheden) DM-Gebiedswoorden voor cpu-Buseenheden: D30000 aan D31599 (100 woorden × 16 Eenheden) *Bits in EM kan het Gebied of door beetje of door woord worden behandeld. Deze beetjes kunnen niet door cpu-Buseenheden, Speciale I/O Eenheden, Delen, en Steunsoftware worden gericht die specifiek niet de Eenheden van CJ2 cpu steunen. |
||||||||
| EM gebied | 32k woorden/van bank× 25 banken max.: E00_00000 aan E18_32767 max. *1 *2 *1. De beetjes in het EM-Gebied kunnen of door beetje of door woord worden gericht. Deze beetjes kunnen niet door cpu-Buseenheden, Speciale I/O Eenheden, Delen, en Steunsoftware worden gericht die specifiek niet de Eenheden van CJ2 cpu steunen. *2. EM de banken D aan 18 kunnen niet door cpu-Buseenheden, Speciale I/O Eenheden, Delen, en Steunsoftware worden betreden die specifiek niet de Eenheden van CJ2 cpu steunen. *3. De teruggestelde kracht-reeks/aan het EM-Gebied wordt toegelaten door een beginbank in parametermontages te specificeren. (eenheidsversie 1.2 of hoger) |
||||||||
| 32K woorden × 4 banken |
32K woorden × 4 banken |
32K woorden × 10 banken |
32K woorden banken × 15 |
32K woorden banken × 25 |
|||||
| Kracht S/R Toegelaten Banken |
Wanneer de functie kracht-S/R van EM is gebruikte *3 |
Bank 0 tot 3 | Bank 0 tot 3 | Bank 0 tot 9 | Bank 0 aan E | Bank 0 tot 18 | |||
| Wanneer automatisch adres de toewijzing wordt gespecificeerd |
Bank 3 | Bank 3 | Bank 6 tot 9 | Bank 7 aan E | Bank 11 tot 18 | ||||
| Indexregisters | IR0 aan IR15 Dit zijn speciale registers voor het opslaan van PLC geheugenadressen voor het indirecte richten. (De Indexregisters kunnen worden geplaatst zodat zij in elke taak uniek zijn of zodat zij door alle taken. worden gedeeld) |
||||||||
| Het cyclische Gebied van de Taakvlag | 128 vlaggen | ||||||||
| Geheugenkaart | 128 MB, 256 MB, OF 512 MB | ||||||||
| Werkende Wijzen | PROGRAMMAwijze: De programma's worden niet uitgevoerd. De voorbereidingen kunnen voorafgaand aan programmauitvoering op deze wijze worden uitgevoerd. MONITORwijze: De programma's worden uitgevoerd, en sommige verrichtingen, zoals online het uitgeven, en veranderingen in huidige waarden in I/O geheugen, worden toegelaten op deze wijze. LOOPPASwijze: De programma's worden uitgevoerd. Dit is de normale werkende wijze. |
||||||||
| Uitvoeringswijze | Normale Wijze | ||||||||
| Programmeertalen | Ladderlogica (LD), Opeenvolgende Functiegrafieken (SFC), Gestructureerde Tekst (ST), en Instructielijsten (IL) |
||||||||
| Functie Blokken |
Maximumaantal definities | 2.048 | |||||||
| Maximumaantal instanties | 2.048 | ||||||||
| Taken | Type van Taken | Cyclische taken Onderbreek taken (de Macht onderbreekt WEG geplande taken, onderbreek taken, onderbreekt I/O taken, en extern onderbreek taken) |
|||||||
| Aantal Taken | Cyclische taken: 128 Onderbreek taken: 256 (Onderbreek taken kan als cyclische taken worden bepaald om extra cyclische taken tot stand te brengen. Daarom is het totale aantal cyclische taken eigenlijk max. 384) |
||||||||
| Symbolen (Variabelen) |
Type van Symbolen | Lokale symbolen: Kan slechts binnen één enkele taak in PLC worden gebruikt. Globale symbolen: Kan in alle taken in PLC worden gebruikt. Netwerksymbolen (markeringen): I/O geheugen in de cpu-Eenheid kan uiterlijk worden betreden gebruikend symbolen, afhankelijk van parametermontages. |
|||||||
| Gegevenstype van Symbolen | BOOL (beetje) UINT (niet ondertekend binair getal uit één woord) UDINT (twee-woord niet ondertekend binair getal) ULINT (vier-woord niet ondertekend binair getal) Int. (ondertekend binair getal uit één woord) DINT (het twee-woord ondertekende binair getal) PLUKSEL (het vier-woord ondertekende binair getal) UINT BCD (niet ondertekende BCD uit één woord) *1 UDINT BCD (twee-woord niet ondertekende BCD) *1 ULINT BCD (vier-woord niet ondertekende BCD) *1 ECHT (twee-woord drijvend komma) LREAL (vier-woord drijvend komma) KANAAL (woord) *1 AANTAL (constante of aantal) *1 WORD (hexadecimaal uit één woord) DWORD (hexadecimaal twee-woord) LWORD (hexadecimaal vier-woord) KOORD (1 tot 255 ASCII-karakters) TIJDOPNEMER (tijdopnemer) *2 TEGEN (tegen) *2 Gebruiker - bepaalde gegevenstypes (gegevensstructuren) *3 *1. Kan niet in Functieblokken worden gebruikt *2. Kan slechts in Functieblokken worden gebruikt *3. Gesteund slechts wanneer wordt CX-Programmeur versie 9.0 of later gebruikt |
||||||||
| Maximumgrootte van Symbool | 32k woorden | ||||||||
| Seriesymbolen (Matrixvariabelen) | Ééndimensionale series | ||||||||
| Aantal Matrixelementen | 32.000 elementenmax. | ||||||||
| Aantal van Registrable Netwerk Symbolen (Markeringen) |
max. 20.000. | ||||||||
| Lengte de Naam van van het Netwerksymbool (Markering) | 255 bytesmax. | ||||||||
| Het coderen van Netwerksymbolen (Markeringen) | UTF-8 | ||||||||
| Gegevens Het vinden |
Geheugencapaciteit | 8.000 woorden | 16.000 woorden | 32.000 woorden | |||||
| (Het EM-Gebied kan van de CX-Programmeur worden gespecificeerd die tot 32K woorden te gebruiken met het aantal banken worden vermenigvuldigd door het cpu-Eenheidsmodel worden gesteund.) | |||||||||
| Aantal Bemonstering | Beetjes = 31, gegevens uit één woord =16, twee-woord gegevens = 8, vier-woord gegevens = 4 | ||||||||
| Bemonsteringscyclus | Mej. 1 tot 2.550 (Eenheid: 1 Mej.) | ||||||||
| Trekkervoorwaarden | ON/OFF van gespecificeerd beetje Gegevensvergelijking van gespecificeerd woord De gegevens rangschikken: 1 woord, 2 woorden, 4 woorden Vergelijkingsmethode: Evenaart (=), Groter dan (>), Groter dan of evenaart (≥), minder dan (<> |
||||||||
| Vertragingswaarde | - Mej. 32.768 tot +32.767 | ||||||||
| Dossiergeheugen | Geheugenkaart (128, 256, of 512 die Mbytes) (gebruik de Geheugenkaarten door OMRON worden verstrekt.) EM dien geheugen (een Deel van het EM-Gebied kan voor gebruik als dossiergeheugen worden omgezet.) in |
||||||||
| Bron Commentaar Geheugen |
Programmabronnen, commentaren, programmaindexen, symboollijsten |
Capaciteit: 3,5 Mbytes | |||||||
| Communi- kationen |
Logische Havens voor Mededelingen |
Logische Havens | 8 die havens (voor SEND worden gebruikt, de instructies van RECV, van CMND, van PMCR, van TXDU, en RXDU-.) | ||||||
| Uitgebreid Logische Havens |
64 die havens (voor SEND2 worden gebruikt, de instructies van RECV2, van CMND2, en PMCR2-.) | ||||||||
| CIP Mededelingen Specificatie |
Klasse 3 (Verbindingstype) |
Aantal verbindingen: 128 | |||||||
| UCMM (niet verbindingstype) |
Maximumaantal cliënten dat tegelijkertijd kan communiceren: 32 Maximumaantal servers dat tegelijkertijd kan communiceren: 32 |
||||||||
| De randhaven (van USB) | USB 2,0 volgzame Bschakelaar | ||||||||
| Baud Rate | 12 Mbps-max. | ||||||||
| Transmissieafstand | 5 m-max. | ||||||||
| Seriële poort | Interface: Is met EIA rs-232C in overeenstemming. | ||||||||
| Communicatie Methode | Half-duplex | ||||||||
| Synchronisatiemethode | Start-stop | ||||||||
| Baud Rate | 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, of 115,2 (kbps) | ||||||||
| Transmissieafstand | 15 m-max. | ||||||||
| EtherNet/IP Haven | - | ||||||||
| Transmis- sion Specifica- tions |
Media Toegang Methode |
CSMA/CD | |||||||
| Modulatie | Baseband | ||||||||
| Transmissie Wegen |
Ster | ||||||||
| Baud Rate | 100 Mbps (100Base-TX) | ||||||||
| Transmissie Media |
Beschermde ver*draaien-paar (STP) kabel; Categorieën: 5, 5e | ||||||||
| Transmissie Afstand |
100 m (tussen hub en knoop) | ||||||||
| Aantal Cascade Verbindingen |
Geen beperkingen als de switching hub wordt gebruikt. | ||||||||
| Communi- kationen Specifica- tions |
CIP Mededelingen: Markeringsgegevens - verbindingen |
- | |||||||
| Aantal van Verbindingen |
256 | ||||||||
| Pakketinterval (Verfris periode) |
Mej. 0,5 tot 10.000 (Eenheid: 0,5 Mej.) Kan voor elke verbinding worden geplaatst. (De Gegevens zullen met het vastgestelde interval, ongeacht het aantal knopen worden verfrist.) |
||||||||
| Toegestaan maximum mededelingen bandbreedte per Eenheid |
6.000 tot 12.000 pps *1 *2 | ||||||||
| Aantal van Registerablemarkering |
256 | ||||||||
| Type van Markeringen | CIO, DM, EM, u, WR, en Netwerk symboles | ||||||||
| Aantal Markeringen per Verbinding |
8 (Zeven markeringen als PLC de status in het segment. inbegrepen is) | ||||||||
| Maximumverbinding Gegevensgrootte per Knoop |
184.832 woorden | ||||||||
| Maximumgegevens Grootte per Verbinding |
252 of 722 woorden *3 (De Gegevens zijn gesynchroniseerd binnen elke verbinding.) |
||||||||
| Aantal van Registrable Markering Reeks |
256 (1 verbinding = 1 segment) | ||||||||
| Maximummarkering Vastgestelde Grootte |
722 woorden (Één woord wordt gebruikt wanneer PLC de status in het segment. wordt omvat) | ||||||||
| Maximum Aantal Markeringen Refreshable in a Enige Cyclus van Cpu-Eenheid *4 |
De output/verzendt (cpu-Eenheid aan EtherNet/IP): 256 De input/ontvangt (EtherNet/IP aan cpu-Eenheid): 256 |
||||||||
| Gegevensgrootte Refreshable in a Enige Cyclus van Cpu-Eenheid *4 |
De output/verzendt (cpu aan EtherNet/IP): 6.432 woorden De input/ontvangt (EtherNet/IP aan cpu): 6.432 woorden |
||||||||
| Verandering van Markering Gegevens - verbinding Parameter Montages tijdens Verrichting |
O.K. *5 | ||||||||
| Multi-cast Pakket Filter *6 |
O.K. | ||||||||
| CIP Mededelingen: Expliciete Berichten |
- | ||||||||
| Klasse 3 (Verbindingstype) |
Aantal verbindingen: 128 | ||||||||
| UCMM (niet verbindingstype) |
Maximumaantal cliënten dat tegelijkertijd kan communiceren: 32 Maximumaantal servers dat tegelijkertijd kan communiceren: 32 |
||||||||
| CIP-het Verpletteren | O.K. (CIP-het verpletteren wordt toegelaten voor de volgende verre Eenheden: CJ1W-EIP21, CJ2H-CPU6 [] - EIP, CJ2M-CPU3 [], EN CS1W-EIP21.) | ||||||||
| VINNEN Mededelingen |
- | ||||||||
| FINS/UDP | O.K. | ||||||||
| FINS/TCP | 16 verbindingenmax. | ||||||||
| EtherNet/IP Conformiteitstest |
Is met A5 in overeenstemming. | ||||||||
| EtherNet/IP Interface |
10Base-T/100Base-TX Autoonderhandeling/het Vaste Plaatsen |
||||||||
