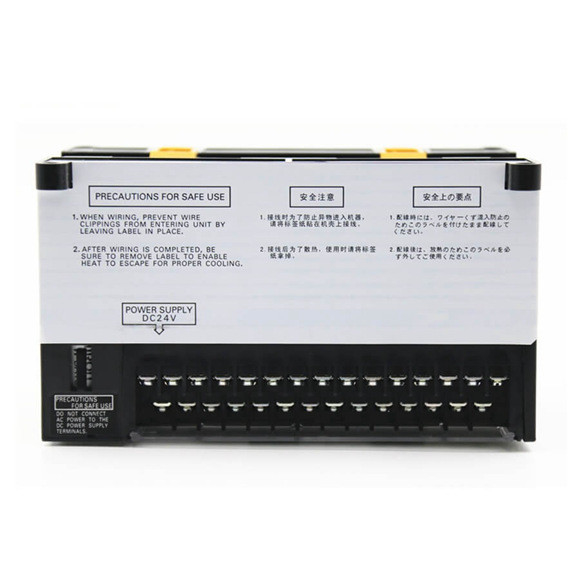

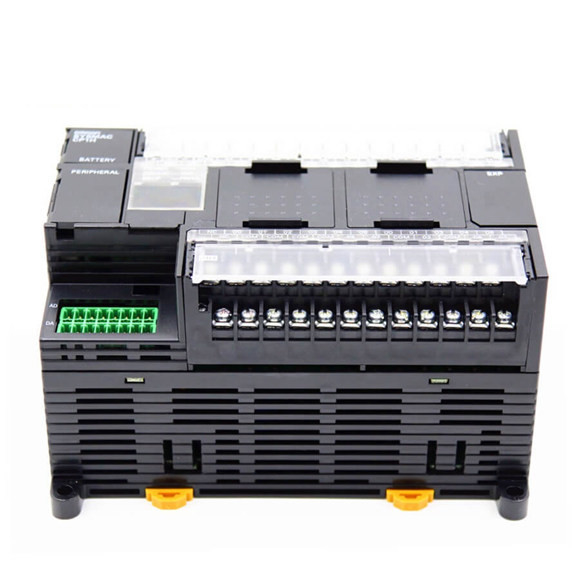

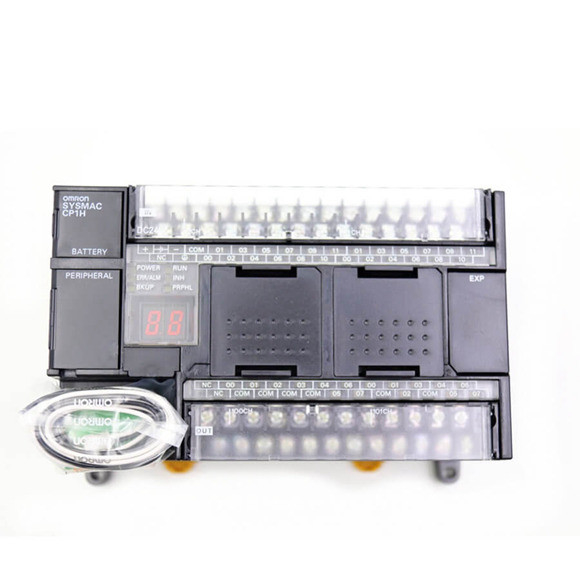

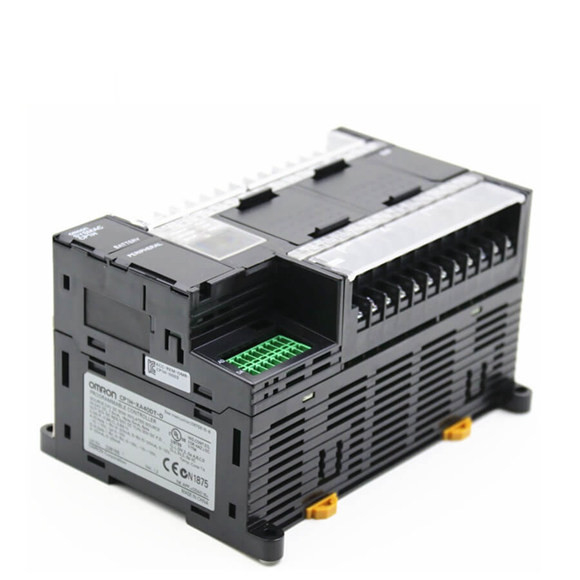

| Type |
Cp1h-XA
Cpu-Eenheden |
Cp1h-X
Cpu-Eenheden |
Cp1h-y cpu-Eenheden |
| Modellen |
Cp1h-XA [] [] [] - [] |
Cp1h-X [] [] [] - [] |
Cp1h-y [] [] [] - [] |
| Controlemethode |
Opgeslagen programmamethode |
| I/O controlemethode |
Cyclisch aftasten met zich het directe verfrissen |
| Programmataal |
Ladderdiagram |
| Functieblokken |
Maximumaantal definities van het functieblok: 128 Maximumaantal instanties: 256
De talen bruikbaar in functie blokkeren definities: Ladderdiagrammen, gestructureerde tekst (ST) |
| Instructielengte |
1 tot 7 stappen per instructie |
| Instructies |
Ong. 500 (functiecodes: 3 cijfers) |
| De tijd van de instructieuitvoering |
Basisinstructies: 0,10 min. Speciale instructies μs: 0,15 μs min. |
| Gemeenschappelijke verwerkingstijd |
0,7 Mej. |
| Programmacapaciteit |
20K stappen |
| Aantal taken |
288 (32 cyclische taken en 256 onderbreken taken) |
| |
Gepland
onderbreek taken |
1 (onderbreek vaste taak Nr 2,) |
De input onderbreekt
taken |
8 (onderbreek taak Nr 140 tot 147, vast) |
6 (onderbreek taak Nr 140 tot 145, vast) |
| (Onderbreek taken kan ook worden gespecificeerd en uitgevoerd voor hoge snelheid onderbreekt de teller.) |
Maximumsubroutine
aantal |
256 |
| Maximumsprongaantal |
256 |
I/O gebieden
* |
Inputbeetjes |
272bits (17 woorden): CIO 0,00 tot 16,15 |
| Outputbeetjes |
272bits (17 woorden): CIO 100,00 tot 116,16 |
Ingebouwd Analogon
Input |
CIO 200 aan CIO 203 |
- |
Ingebouwd Analogon
Output |
CIO 210 aan CIO 211 |
- |
Periodieke PLC
Verbindingsgebied |
1.440 beetjes (90 woorden): CIO 3100,00 aan CIO 3189,15 (CIO 3100 aan CIO 3189) |
| Het werkbeetjes |
8.192 beetjes (512 woorden): W0.00 aan W511.15 (W0 aan W511)
CIO-Gebied: 37.504 beetjes (2.344 woorden): CIO 3800,00 aan CIO 6143,15 (CIO 3800 aan CIO 6143) |
| RT-Gebied |
16 beetjes: TR0 aan TR15 |
| Holdingsgebied |
8.192 beetjes (512 woorden): H0.00 aan H511.15 (H0 aan H511) |
| Het Gebied van AR |
Alleen-lezen (schrijven-Verboden): 7168 beetjes (448 woorden): A0.00 aan A447.15 (A0 aan A447)
Lees-schrijf: 8192 beetjes (512 woorden): A448.00 aan A959.15 (A448 aan A959) |
| Tijdopnemers |
4.096 beetjes: T0 aan T4095 |
| Tellers |
4.096 beetjes: C0 aan C4095 |
| DM-Gebied |
32 Kwords: D0 aan D32767 |
| Het Gebied van het gegevensregister |
16 registers (16 beetjes): DR0 aan DR15 |
| Het Gebied van het indexregister |
16 registers (32 beetjes): IR0 aan IR15 |
| Het Gebied van de taakvlag |
32 vlaggen (32 beetjes): TK0000 aan TK0031 |
| Trace Memory |
4.000 woorden (500 steekproeven voor het maximum van spoorgegevens van 31 beetjes en 6 woorden.) |
| Geheugencassette |
Een speciale Geheugencassette (CP1W-ME05M) kan worden opgezet.
Nota: Kan voor programma steunen en auto-initialiseert worden gebruikt. |
| Klokfunctie |
Gesteund. Nauwkeurigheid (maandelijkse afwijking):
-4,5 min aan -0,5 min (omgevingstemperatuur: 55°C),
-2,0 min aan +2,0 min (omgevingstemperatuur: 25°C),
-2,5 min aan +1,5 min (omgevingstemperatuur: 0°C) |
| Communicatie functies |
Één ingebouwde randhaven (USB 1,1): Voor het verbinden van Steun slechts Software. |
| Een maximum van twee Periodieke Communicatie Optieraad kan worden opgezet. |
Een maximum van twee Ethernet-Optieraad kan worden opgezet. Wanneer het gebruiken van CP1W-CIF41
Ver.1.0, kan één Ethernet-Optieraad worden opgezet. |
| Geheugensteun |
Flashgeheugen: Gebruikersprogramma's, parameters (zoals de PLC Opstelling), commentaargegevens,
en het volledige DM-Gebied kan aan flashgeheugen als aanvankelijke waarden worden bewaard.
Batterijsteun: Het Holdingsgebied, DM-het Gebied, en de tegenwaarden (vlaggen, PV) worden gesteund
door een batterij. |
| Batterijlevensduur |
5 jaar bij 25°C. (gebruik de vervangingsbatterij binnen twee bouwjaren.) |
| Ingebouwde inputterminals |
40 (24 input, 16 output) |
20 (12 input, 8 output)
Lijn-bestuurder input: Twee assen voor fasen A,
B, en Z
Lijn-bestuurder output: Twee assen voor CW en
CCW |
Aantal van aansluitbaar
Uitbreidings (I/O) Eenheden |
CP Uitbreidings I/O Eenheden: max. 7; CJ-reeksen Speciale I/O Eenheden of cpu-Buseenheden: max. 2. |
| Max. aantal I/O punten |
320 (40 ingebouwde + 40 per Uitbreiding (I/O)
Eenheid × 7 Eenheden) |
300 (20 ingebouwde + 40 per Uitbreiding (I/O)
Eenheid × 7 Eenheden) |
| Onderbreek input |
8 die input (door extern wordt gedeeld onderbreek
input (tegenwijze) en snel
reactieinput.) |
6 die input (door extern wordt gedeeld onderbreek
input (tegenwijze) en snel
reactieinput.) |
Onderbreek inputteller
wijze |
8 input (Reactiefrequentie: kHz 5
max. voor allen onderbreekt input), 16 beetjes
Naar boven of naar onder tellers |
6 input (Reactiefrequentie: 5 kHzmax.
want iedereen input) onderbreekt, 16 beetjes
Naar boven of naar onder tellers |
| Snel-reactieinput |
8 punten (Min. breedte van de inputimpuls: max. 50 μs) |
6 punten (Min. breedte van de inputimpuls: max. 50 μs) |
| Gepland onderbreekt |
1 |
| Hoge snelheidstellers |
4 input:
Differentiële fasen (4x), kHz 50 of
Eenfasig (impuls plus richting, omhoog
onderaan, toename), kHz 100
Waardewaaier: 32 beetjes, Lineaire wijze of ring
wijze
Onderbreekt: Streefwaardevergelijking of
waaiervergelijking |
2 input:
Differentiële fasen (4x), kHz 500 of Enig
fase, 1 Mhz en
2 input:
Differentiële fasen (4x), kHz 50 of Enig
fase (impuls plus richting, up/down,
toename), kHz 100
Waardewaaier: 32 beetjes, Lineaire wijze of ring
wijze
Onderbreekt: Streefwaardevergelijking of
waaiervergelijking |
Impuls
output
(modellen
met
transistor
output
slechts) |
Impulsoutput |
Trapezoïdale of S-curveversnelling en
vertraging (Plichtsverhouding: 50% vast)
4 output, 1 Herz aan kHz 100 (CCW/CW of
impuls plus richting) |
Trapezoïdale of S-curveversnelling en
vertraging (Plichtsverhouding: 50% vast)
2 output, 1 Herz aan 1 Mhz (CCW/CW of impuls
plus richting)
2 output, 1 Herz aan kHz 100 (CCW/CW of
impuls plus richting) |
| PWM-output |
Plichtsverhouding: 0,0% tot 100,0% (Eenheid: 0.1%)
2 output, 0,1 tot 6553,5 Herz (Nauwkeurigheid: ±5% bij 1 kHz) |
| Ingebouwde analoge I/O terminals |
4 analoge input en
2 analoge output |
Niets |
| Analoge controle |
1 (Plaatsende waaier: 0 tot 255) |
| Externe analoge input |
ingevoerde 1 (Resolutie: 1/256, Ingevoerde waaier: 0 tot 10 geïsoleerde niet V), |
