| Plaats van herkomst | China/JAPAN |
| Merknaam | OMRON |

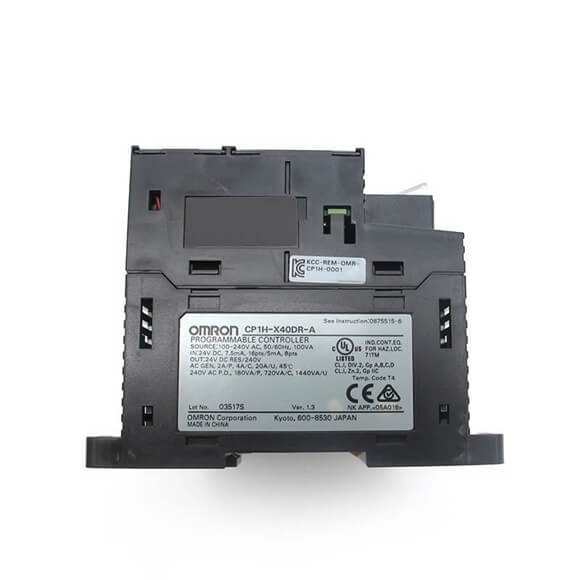

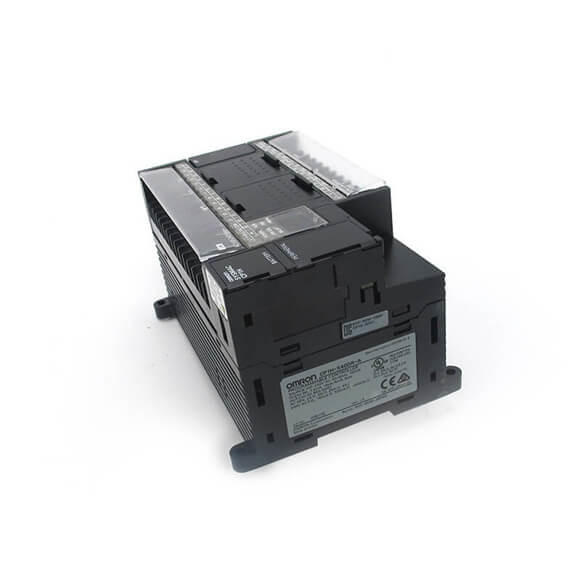

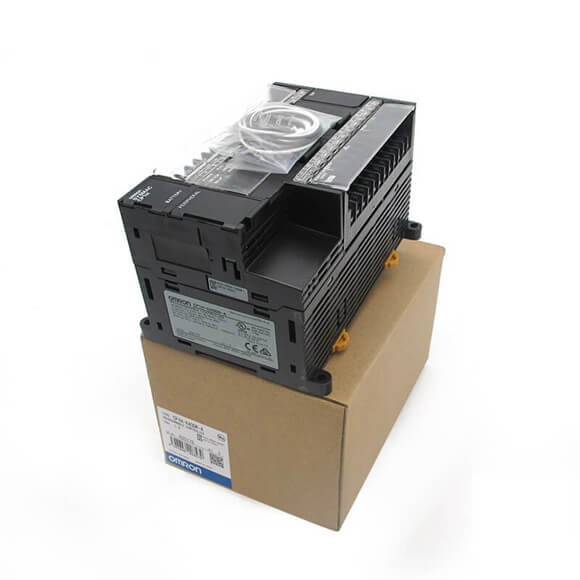

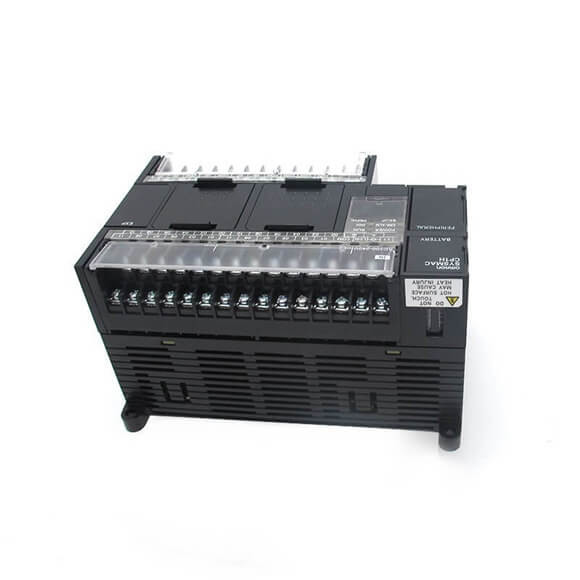

| Modelnummer | Cp1h-x40dr-a |
| AC voedingmodellen | Gelijkstroom-voedingmodellen | ||
| Model | CP1H-@@@-A | CP1H-@@@-D | |
| Voeding | 100 tot 240 VAC 50/60 Herz | 24 VDC | |
|
Werkende voltagewaaier |
85 264 VAC |
20,4 tot 26,4 VDC
(met 4 of meer Uitbreidingseenheden en Uitbreidings I/O Eenheden: 21,6 tot 26,4 VDC) |
|
| Machtsconsumptie | 100 VA max. (CP1H-@@@-A) (pagina 28) | 50 w-max. (CP1H-@@@-D) (pagina 28) | |
|
Toevloedstroom (zie nota.) |
100 tot 120 VAC-input:
20 max. (voor koud begin bij kamertemperatuur) 8 Mej.max. 200 tot 240 VAC-input: 40 max. (voor koud begin bij kamertemperatuur), 8 Mej.max. |
30 max. (voor koud begin bij kamertemperatuur) 20 Mej.max. |
|
| Externe voeding | 300 mA bij 24 VDC | Niets | |
| Isolatieweerstand | 20 MΩ min. (bij 500 VDC) tussen de externe AC terminals en de terminals van gr. | Geen isolatie tussen primair en secundair voor gelijkstroom-voeding | |
| Diëlektrische sterkte | 2.300 VAC bij 50/60 Herz voor 1 min tussen de externe AC en van gr. terminals, lekkagestroom: 5 mA max. | Geen isolatie tussen primair en secundair voor gelijkstroom-voeding | |
| Lawaaiimmuniteit | Is met CEI 61000-4-4. 2 kV (voedinglijn) in overeenstemming | ||
| Trillingsweerstand | Is met JIS c60068-2-6 in overeenstemming. 10 tot 57 Herz, 0,075 mm omvang, 57 tot 150 Herz, versnelling: 9.8 m/s2 in de aanwijzingen 80 minuten elk van X, van Y, en z-. Bereiktijd: 8 minuten ‚10 veegt = totale tijd van 80 minuten) | ||
| Schokweerstand | Is met JIS c60068-2-27 in overeenstemming. 147 m/s2 drie keer elk in de richtingen van X, van Y, en z- | ||
| Omringende werkende tempera ture | 0 aan 55°C | ||
| Omringende vochtigheid | 10% aan 90% (zonder condensatie) | ||
| Het omringende werken omgeeft betekend | Geen corrosief gas | ||
| Omringende opslagtemperatuur | -20 aan 75°C (exclusief batterij.) | ||
| De tijd van de machtsholding | 10 Mej. min. | 2 Mej. min. | |
