Plaats van herkomst:
China/JAPAN
Merknaam:
OMRON
Modelnummer:

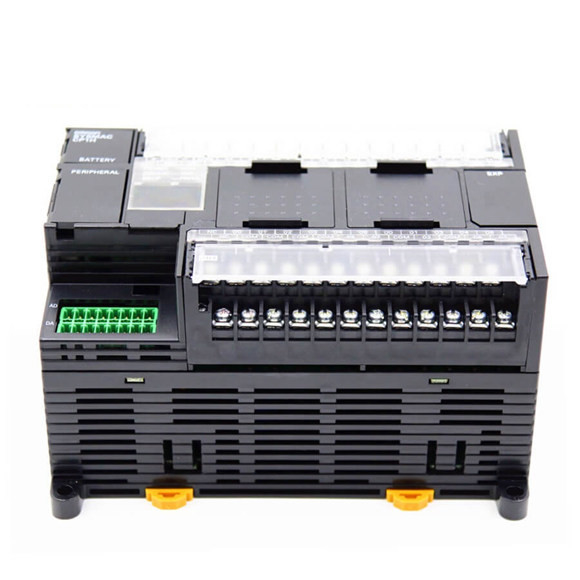

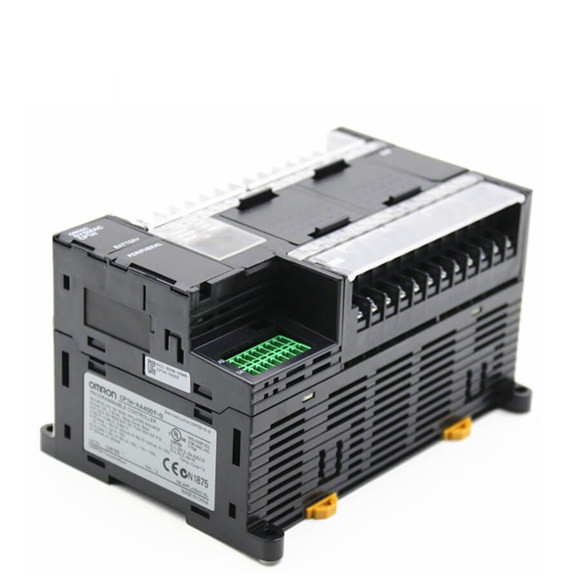

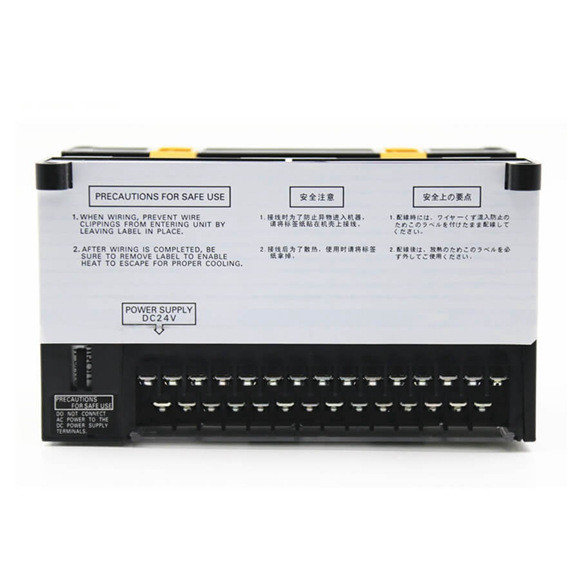

Cp1h-xa40dt-D-Sc
De Reeks van het Micro- van de Omronelektronika CP1 de Programmeerbare Module Logicacontrolemechanisme cpu, ingebouwde analoge I/O terminals & USB + 2 Optiehavens, 40 punten: 24 (transistor die daalt) output inputs/16-NPN, 320 I/O maximum capaciteit, 24 VDC
Doorblader Alle Omron-Producten
| Modellen | Cp1h-XA cpu-Eenheden | Cp1h-X cpu-Eenheden | Cp1h-y cpu-Eenheden | |||
| Cp1h-XA @@@-@ | Cp1h-X @@@-@ | Cp1h-y @@@-@ | ||||
| Controlemethode | Opgeslagen programmamethode | |||||
| I/O controlemethode | Cyclisch aftasten met zich het directe verfrissen | |||||
| Programmataal | Ladderdiagram | |||||
| Functieblokken | Maximumaantal definities van het functieblok: 128 Maximumaantal instanties: 256 Talen bruikbaar in de definities van het functieblok: Ladderdiagrammen, gestructureerde tekst (ST) | |||||
| Instructielengte | 1 tot 7 stappen per instructie | |||||
| Instructies | Ong. 500 (functiecodes: 3 cijfers) | |||||
| De tijd van de instructieuitvoering | Basisinstructies: 0,10 Mej. min. Speciale instructies: 0,15 Mej. min. | |||||
| Gemeenschappelijke verwerkingstijd | 0,7 Mej. | |||||
| Programmacapaciteit | 20K stappen | |||||
| Aantal taken | 288 (32 cyclische taken en 256 onderbreken taken) | |||||
| Maximumsubroutineaantal | 256 | |||||
| Maximumsprongaantal | 256 | |||||
| Het werkbeetjes | 8.192 beetjes (512 woorden): W0.00 het Gebied aan van W511.15 (W0 aan W511) CIO: 37.504 beetjes (2.344 woorden): CIO 3800,00 aan CIO 6143,15 (CIO 3800 aan CIO 6143) | |||||
| RT-Gebied | 16 beetjes: TR0 aan TR15 | |||||
| Holdingsgebied | 8.192 beetjes (512 woorden): H0.00 aan H511.15 (H0 aan H511) | |||||
| Het Gebied van AR | Alleen-lezen (schrijven-Verboden): 7168 beetjes (448 woorden): A0.00 aan A447.15 (A0 aan A447) Lees-schrijf: 8192 beetjes (512 woorden): A448.00 aan A959.15 (A448 aan A959) | |||||
| Tijdopnemers | 4.096 beetjes: T0 aan T4095 | |||||
| Tellers | 4.096 beetjes: C0 aan C4095 | |||||
| DM-Gebied | 32 Kwords: D0 aan D32767 | |||||
| Het Gebied van het gegevensregister | 16 registers (16 beetjes): DR0 aan DR15 | |||||
| Het Gebied van het indexregister | 16 registers (32 beetjes): IR0 aan IR15 | |||||
| Het Gebied van de taakvlag | 32 vlaggen (32 beetjes): TK0000 aan TK0031 | |||||
| Trace Memory | 4.000 woorden (500 steekproeven voor het maximum van spoorgegevens van 31 beetjes en 6 woorden.) | |||||
| Geheugencassette | Een speciale Geheugencassette (CP1W-ME05M) kan worden opgezet. Nota: Kan voor programma steunen en auto-initialiseert worden gebruikt. | |||||
| Klokfunctie | Gesteund. Nauwkeurigheid (maandelijkse afwijking): -4,5 min aan -0,5 min (omgevingstemperatuur: 55°C), - 2,0 min aan +2,0 min (omgevingstemperatuur: 25°C), -2.5 min aan +1,5 min (omgevingstemperatuur: 0°C) | |||||
| Geheugensteun | Flashgeheugen: De gebruikersprogramma's, de parameters (zoals de PLC Opstelling), de commentaargegevens, en het volledige DM-Gebied kunnen aan flashgeheugen als aanvankelijke waarden worden opgeslagen. Batterijsteun: Het Holdingsgebied, DM-het Gebied, en de tegenwaarden (vlaggen, PV) worden gesteund door een batterij. | |||||
| Batterijlevensduur | 5 jaar bij 25°C. (gebruik de vervangingsbatterij binnen twee bouwjaren.) | |||||
| Ingebouwde inputterminals | 40 (24 input, 16 output) | 20 (12 input, 8 output) lijn-Bestuurder input: Twee assen voor fasen A, de lijn-Bestuurder van B, en z-output: Twee assen voor CW en CCW | ||||
| Aantal aansluitbare Uitbreidings (I/O) Eenheden | CP Uitbreidings I/O Eenheden: max. 7; CJ-reeksen Speciale I/O Eenheden of cpu-Buseenheden: max. 2. | |||||
| Max. aantal I/O punten | 320 (40 ingebouwde + 40 per Uitbreidings (I/O) Eenheid ‚7 Eenheden) | 300 (20 ingebouwde + 40 per Uitbreidings (I/O) Eenheid ‚7 Eenheden) | ||||
| Onderbreek input | 8 die input (door extern wordt gedeeld onderbreek input (tegenwijze) en de snel-reactieinput.) | 6 die input (door extern wordt gedeeld onderbreek input (tegenwijze) en de snel-reactieinput.) | ||||
| Onderbreek input tegenwijze | 8 input (Reactiefrequentie: 5 kHzmax. voor allen onderbreekt input), bitsUp 16 of benedentellers | 6 input (Reactiefrequentie: 5 kHzmax. voor allen onderbreekt input), bitsUp 16 of benedentellers | ||||
| Snel-reactieinput | 8 punten (Min. breedte van de inputimpuls: 50 Mej.max.) | 6 punten (Min. breedte van de inputimpuls: 50 Mej.max.) | ||||
| Gepland onderbreekt | 1 | |||||
|
Hoge snelheidstellers |
4 input: Differentiële fasen (4x), kHz 50 of Eenfasig (impuls plus richting, up/down, toename), kHz 100 Waardewaaier: 32 beetjes, de Lineaire wijze of de ringswijze onderbreken: Streefwaardevergelijking of waaiervergelijking |
2 input: Differentiële fasen (4x), kHz 500 of Eenfasig, 1 de input van Mhz and2: Differentiële fasen (4x), kHz 50 of Eenfasig (impuls plus richting, up/down, toename),
kHz 100 Waardewaaier: 32 beetjes, de Lineaire wijze of de ringswijze onderbreken: Streefwaardevergelijking of waaiervergelijking |
||||
| Ingebouwde analoge I/O terminals | 4 analoge input en 2 analoge output | Niets | ||||
| Analoge controle | 1 (Plaatsende waaier: 0 tot 255) | |||||
| Externe analoge input | ingevoerde 1 (Resolutie: 1/256, Ingevoerde waaier: 0 tot 10 geïsoleerde niet V), | |||||
