Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:
Cp1e-e10dr-D
Video

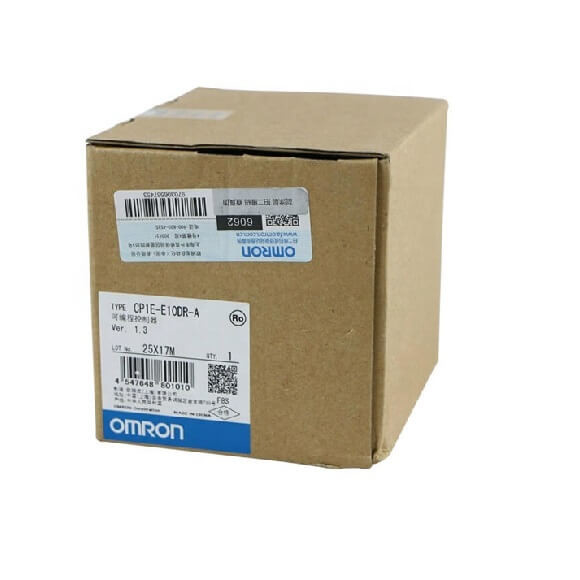

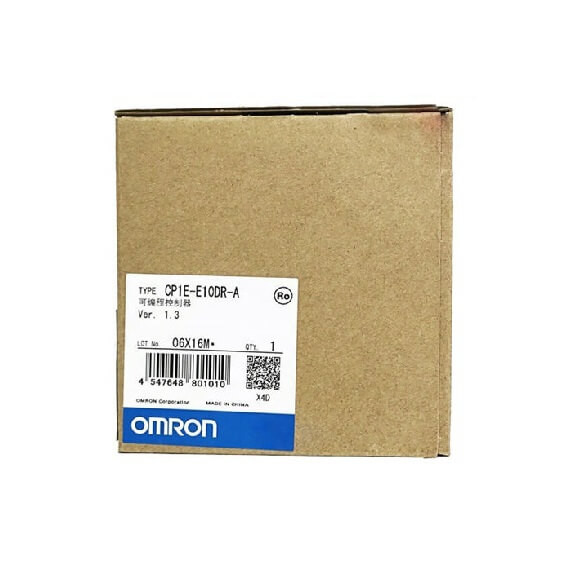

PLC van de bevorderings verkopend Verdeler Programmeerbaar de Logicacontrolemechanisme van MODULE cp1e-e10dr-D
CP1E externe verschijning
| Type | AC Voedingtype | Gelijkstroom-Voedingtype | |
|---|---|---|---|
| Formaat | Model cp1e-□□s□d□-a□ Model cp1e-□□d□-a□ |
Model cp1e-□□s□d□-D□ Model cp1e-□□d□-D□ |
|
| Structuur | Gebouwd in paneeltype | ||
| Externe Vorm: De Breedte van de hoogte× Diepte × | E/N/NA□□ type 10-punt input-output type (Model cp1e-e10d-□□): 90 mm (*1) × 85 mm (*2) × 66 mm 14/20 punt input-output type (Model cp1e-14/20d□-□□): 90 mm (*1) × 85 mm (*2) × 86 mm 30-punt input-output type (Model cp1e-30d□-□□): 90 mm (*1) × 85 mm (*2) × 130 mm 40-punt input-output type (Model cp1e-40d□-□□): 90 mm (*1) × 85 mm (*2) × 150 mm 60-punt input-output type (Model cp1e-n60d-□□): 90 mm (*1) × 85 mm (*2) × 195 mm Analoge ingebouwde 20 richten input-output type (Model cp1e-na20d-□□): 90 mm (*1) × 85 mm (*2) × 130 mm E/N□S□ (1) type 14/20-punt input-output type (Model cp1e-e14/20sd-□□): 90 mm (*1) × 79 mm (*2) × 86 mm 30-punt input-output type (Model cp1e-JAREN '30□ (1) d□-□): 90 mm (*1) × 79 mm (*2) × 130 mm 40-punt input-output type (Model cp1e-JAREN '40□ (1) d□-□): 90 mm (*1) × 79 mm (*2) × 150 mm 60-punt input-output type (Model cp1e-JAREN '60□ (1) d□-□): 90 mm (*1) × 79 mm (*2) × 195 mm |
||
| Gewicht | 10-punt input-output type (Model cp1e-e10d-□□): 300 g of minder 14-punt input-output type (Model□cp1e-14 d□-□): 360 g-max. 20-punt input-output type (Model□ cp1e-20 d□-□): 370 g-max. 30-punt input-output type (Modelcp1e-30□ (S□) d□-□): 600 g-max. 40-punt input-output type (Modelcp1e-40□ (S□) d□-□): 660 g-max. 60-punt input-output type (Modelcp1e-60□ (S□) d□-□): 850 g-max. Analoge ingebouwde 20 richten input-output type (Model cp1e-na20d-□□): 680 g maximum |
||
| Macht Levering Specificaties |
Voedingvoltage | 100 tot 240 V AC 50/60 Herz | 24 V GELIJKSTROOM |
| Toelaatbaar Voedingvoltage | 85 tot 264 V AC | 20,4 tot 26,4 V gelijkstroom | |
| Machtsconsumptie | MAX. VAN 15 V VA/100 AC. 25 VA/240 V AC MAX. (Model□cp1e-10/14/20 d□-a) |
9 w-max. (Model cp1e-e10d-D□) 13 w-max. (Model cp1e-n14/20d-D□) |
|
| 50 MAX. VAN VA/100 V AC. 70 VA/240 V AC MAX. (Modelcp1e-30/40/60□ (S□) d□-a, Model cp1e-na20d□-a) |
20 w-max. (Model□ cp1e-n30/40/60d□-D, Model cp1e-na20d□-D) (*4) |
||
| Toevloedstroom | 120 V AC 20 Mej.max. A/8 (met kamertemperatuur koud begin) 240 V AC 40 Mej.max. A/8 (met kamertemperatuur koud begin) |
24 V gelijkstroom 30 Mej.max. A/20 (met kamertemperatuur koud begin) | |
| Externe Leveringsvoeding (*3) | Niets (Model□cp1e-10/14/20 d□-a) 24 max. van V gelijkstroom 300 mA (Model cp1e-30/40/60d□-a□, Model cp1e-□30/40/60sdr-a, Model cp1e-na20d□-a) |
Niets | |
| Isolatieweerstand | Tussen de externe AC terminals en de terminals van gr. 20 M٠min. (de isolatie van 500 V gelijkstroom resistance���) |
Behalve tussen de primaire stroom van gelijkstroom en de secundaire stroom van gelijkstroom. | |
| Diëlektrische Sterkte | Tussen de externe AC terminals en de terminals van gr. 2.300 V AC 50/60 Herz voor 1 min, lekkage huidig 5 mA max. |
Behalve tussen de primaire stroom van gelijkstroom en de secundaire stroom van gelijkstroom. | |
| Macht VAN Opsporingstijd | 10 Mej. min. | 2 Mej. min. | |
| Het werken Milieu |
Omringende Werkende Temperatuur | 0 aan 55°C | |
| Omringende Werkende Vochtigheid | 10 aan 90%-relatieve vochtigheid | ||
| Werkende Omringende Atmosfeer | Moet geen corrosief gas zijn | ||
| Omringende Opslagtemperatuur | -20 aan +75°C (exclusief batterij) | ||
| Werkende Hoogte | 2.000 m-max. | ||
| Verontreiniging | Verontreinigingsgraad 2 of minder: is met JIS B3502, iec61131-2 in overeenstemming | ||
| Lawaaiweerstand | Iec61000-4 volgzame 2 kV (voedinglijn) | ||
| Overvoltagecategorie | Categorie II: is met JIS B3502, iec61131-2 in overeenstemming | ||
| EMC Immuniteitsniveau | Streek B | ||
| Trillingsweerstand | Volgzame JIS c60068-2-6 5 tot 8,4 Herz met 3,5 mm omvang, 8,4 tot 150 Herz Versnelling van 9,8 m/s2 voor 100 min in de richtingen van X, van Y, en z-(10 bereik van 10 min elk = 100 min totaal) |
||
| Schokweerstand | Volgzame JIS c60068-2-27 147 m/s2 3 keer in de richtingen van X, van Y, en z- |
||
| Eindblok | Vast (niet verwijderbaar) type | ||
| Eindschroefgrootte | M3 | ||
| Goedgekeurde Normen | De EG richtlijn | ||
| Het aan de grond zetten van Methode | D type het aan de grond zetten (het type die van Nr 3 aan de grond zetten) | ||
Nota. De uitbreidings I/O eenheid en van de uitbreidingseenheid algemene specificaties gebruiken dezelfde voorwaarden zoals voor de cpu-eenheid.
* 1. Totaal van 110 mm met het opzetten van steunen
*2. Exclusief kabels
*3. Gebruik de externe voeding aan machtsinvoerapparaten. Gebruik het niet om uitvoerapparaten te drijven.
* 4. Dit is de geschatte waarde voor de maximumsysteemconfiguratie. Gebruik de volgende formule om machtsconsumptie voor gelijkstroom-machtstypes te berekenen.
Formule:
Gelijkstroom-machtsconsumptie = (de huidige consumptie van 5 V) × 5 V/70% (interne de machtsefficiency van CP1L) + (de huidige consumptie van 24 V) × 1,1 (huidige schommelingsfactor)
Gebruik het berekeningsresultaat van bovengenoemd om een gelijkstroom- te selecterenvoeding die een voldoende marge toestaan.
