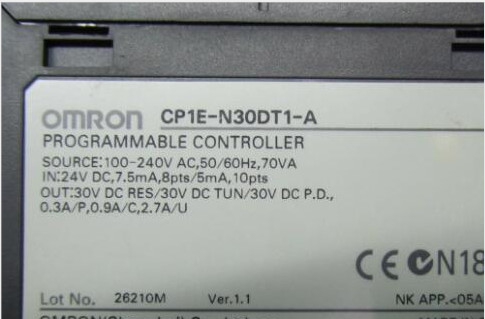

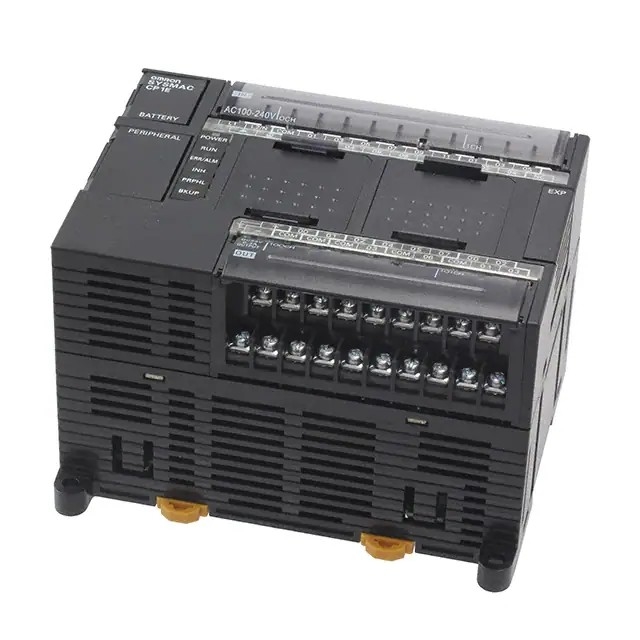

| Punt | CP1E-E [] [] BR [] - [] CP1E- [] [] D [] - [] |
CP1E-N [] [] S [] D [] - [] CP1E-N [] [] D [] - [] CP1E-NA [] [] D [] - [] |
||
|---|---|---|---|---|
| Programmacapaciteit | 2 k-stappen die (8 Kbytes) omvatten de symboollijst, commentaren, en programmaindexen van CX-programmeur |
8 k-stappen (32 Kbytes) met inbegrip van het symbool lijst, commentaren, en programmaindexen van de CX-Programmeur |
||
| Controlemethode | Opgeslagen programmamethode | |||
| I/O controlemethode | Cyclisch aftasten met zich het directe verfrissen | |||
| Programmataal | Ladderdiagram | |||
| Instructies | Ongeveer 200 | |||
| Proc- het essing snelheid |
Luchtverwerkingstijd | 0,4 Mej. | ||
| De tijden van de instructieuitvoering | Basisinstructies (LD): 1.19 µs min. Speciale instructies (MOV): 7.9 µs min. |
|||
| Aantal CP1W-Reeksen Uitbreiding Verbonden eenheden |
CP1E-E10D [] - []/[] 14 (S) D [] - []/[] 20 (S) D [] - []: Niets CP1E- [] 30 (S []) D [] - []/[] 40 (S []) D [] - []/[] 60 (S []) D [] - [] /NA20 (S []) D [] - []: 3 eenheden |
|||
| Maximumaantal I/O punten | CP1E-E10D [] - []: 10 CP1E- [] 14 (S) D [] - []: 14 CP1E- [] 20 (S) D [] - []: 20 CP1E- [] 30 (S []) D [] - []: 150 (ingebouwde 30, 40 uitbreiding × 3) CP1E- [] 40 (S []) D [] - []: 160 (ingebouwde 40, 40 uitbreiding × 3) CP1E- [] 60 (S []) D [] - []: 180 (ingebouwde 60, 40 uitbreiding × 3) CP1E-NA20D [] - []: 140 (ingebouwde 20, 40 uitbreiding × 3) |
|||
| Ingebouwde I/O | CP1E-E10D [] - []: 10 (6 input, 4 output) CP1E- [] 14 (S) D [] - []: 14 (8 input, 6 output) CP1E- [] 20 (S) D [] - []: 20 (12 input, 8 output) CP1E- [] 30 (S []) D [] - []: 30 (18 input, 12 output) CP1E- [] 40 (S []) D [] - []: 40 (24 input, 16 output) CP1E- [] 60 (S []) D [] - []: 60 (36 input, 24 output) CP1E-NA20D [] - []: 20 (12 input, 8 output) |
|||
| Ingebouwd input func- tions |
Hoog snelheid tellers |
Hoge snelheid tegenwijze maximum frequentie |
Stijgende Impulsinput kHz 10: 6 tellers 5 tellers (slechts voor 10 I/O punt) Up/Down Input kHz 10: 2 tellers Impuls + Richtingsinput kHz 10: 2 tellers Differentiële Faseinput (4x) kHz 5: 2 tellers |
Stijgende Impulsinput kHz 100: 2 tellers, kHz 10: 4 tellers Up/Down Input kHz 100: 1 tellers, kHz 10: tellers 1 Impuls + Richtingsinput kHz 100: 2 tellers Differentiële Faseinput (4x) kHz 50: 1 teller, kHz 5: 1 teller |
| Tellende wijze | Lineaire wijze Ringswijze |
|||
| Tellingswaarde | 32 beetjes | |||
| Het tegenterugstellen wijzen |
Fase Z en het softwareterugstellen (exclusief ingevoerde toenameimpuls) Het softwareterugstellen |
|||
| Controlemethode | Doel Aanpassing Waaiervergelijking |
|||
| De input onderbreekt | 6 input (4 input slechts voor 10 I/O punten) Onderbreek de breedte van de inputimpuls: 50 µs min. |
|||
| Snel-reactieinput | 6 input (4 input slechts voor 10 I/O punten) De breedte van de inputimpuls: 50 µs min. |
|||
| Normaal input |
Inputconstanten | De vertragingen kunnen in de PLC Opstelling worden geplaatst (Mej. 0 tot 32, in gebreke blijven: Mej. 8). Vastgestelde waarden: Mej. 0, 1, 2, 4, 8, 16, of 32 |
||
| Ingebouwd output func- tions |
Impuls output (Modellen met transistor output slechts) |
Impulsoutput methode en outputfrequentie |
De functie van de impulsoutput niet inbegrepen |
Impuls + Richtingswijze 1 Herz aan kHz 100: 2 output |
| Outputwijze | Ononderbroken wijze (voor snelheidscontrole) Onafhankelijke wijze (voor positiecontrole) |
|||
| Aantal van outputimpulsen |
elative coördinaten: 0000 0000 aan 7FFF FFFF-hexuitdraai (0 tot 2147483647) Absolute coördinaten: 8000 0000 aan 7FFF FFFF-hexuitdraai (- 2147483647 tot 2147483647) |
|||
| Versnelling vertraging krommen |
Trapezoïdale versnelling en vertraging (Kan S-curve geen versnelling uitvoeren en vertraging.) |
|||
| Het veranderen SVs tijdens instructie uitvoering |
Slechts kan de doelpositie worden veranderd. | |||
| Oorsprongsonderzoeken | Inbegrepen | |||
| Impuls output (Modellen met transistor output slechts) |
Frequentie | PWM-outputfunctie niet inbegrepen |
2,0 tot 6.553,5 Herz (in toename van 0,1 Herz) met 1 output of 2 Herz aan 32.000 Herz (in toename van 1 Herz) met 1 output |
|
| Plichtsfactor | 0,0% tot 100,0% (in toename van 0,1%) Nauwkeurigheid: +1%/-0% bij 2 Herz aan 10.000 Herz en +5%/-0% bij 10.000 Herz aan kHz 32.000 |
|||
| Outputwijze | Ononderbroken Wijze | |||
| Ingebouwd analogon | Analoge input | Analoge inbegrepen niet functie | Plaatsende waaier: 0 tot 6.000 (2 slechts kanalen voor Na-Type) |
|
| Analoge output | Plaatsende waaier: 0 tot 6.000 (slechts kanalen 1 voor Na-Type) |
|||
| Analoge regelaars | E/N/NA [] [] - type: 2 regelaars (Plaatsende waaier: 0 tot 255) E/N [] [] S (1) - type: Niets |
|||
| Com muni- kationen |
B Randusb-poort | In overeenstemming zijnd met USB 2,0 Bschakelaar | ||
| Transmissie afstand |
5 m-max. | |||
| Ingebouwde haven rs-232C | Geen ingebouwde haven rs-232C | Interface: Is met EIA rs-232C in overeenstemming. | ||
| Mededelingen methode |
Half - duplex | |||
| synchronisatie | Start-stop | |||
| Baudrate | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, of 115,2 kbps |
|||
| Transmissie afstand |
15 m-max. | |||
| Gesteund protocol |
• Gastheerverbinding • 1: N NT Verbinding • Geen-protocolwijze • Periodieke PLC Verbindingen (meester, slaaf) • Gemakkelijke Meester modbus-RTU |
|||
| Ingebouwde haven rs-485 | Geen ingebouwde haven rs-485 | Slechts n30/40/60S1-type Interface: Is met EIA rs-485 in overeenstemming. met 2 draden sensoren Geen isolatie |
||
| Mededelingen methode |
Half - duplex | |||
| synchronisatie | Start-stop | |||
| Baudrate | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, of 115,2 kbps |
|||
| Transmissie afstand |
50 m-max. | |||
| Gesteund protocol |
• Gastheerverbinding • 1: N NT Verbinding • Geen-protocolwijze • Periodieke PLC Verbindingen (meester, slaaf) • Gemakkelijke Meester modbus-RTU |
|||
| Periodieke Optiehaven | De optieraad kan niet zijn opgezet. |
N30/40/60 en slechts NA20-Type 1 haven |
||
| Monteerbaar Optieraad |
Één haven rs-232C: CP1W-CIF01 Één geïsoleerde niet haven rs-422A/485 (): CP1W-CIF11 Één (geïsoleerde) haven rs-422A/485: CP1W-CIF12-V1 Één Ethernet-haven: CP1W-CIF41 |
|||
| Mededelingen methode |
Hangt van Optieraad af. | |||
| synchronisatie | Hangt van Optieraad af. | |||
| Baudrate | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, of 115,2 kbps |
|||
| Compatibel protocollen |
• Gastheerverbinding • 1: N NT Verbinding • Geen-protocolwijze • Periodieke PLC Verbindingen (meester, slaaf) • Gemakkelijke Meester modbus-RTU |
|||
| Aantal taken | 17 • Één cyclische uitvoeringstaak • Geplande één onderbreekt taak (onderbreek altijd taak 1) • Ingevoerde zes onderbreken taken (onderbreek taken 2 tot 7) • Hoge snelheid zestien tegen onderbreekt taken (onderbreek taken 1 tot 16) |
|||
| Maximumsubroutineaantal | 128 | |||
| Maximumsprongaantal | 128 | |||
| Gepland onderbreek taken | 1 onderbreekt taak | |||
| Klok | Inbegrepen niet klokfunctie. De tijd van foutenvoorkomen vertoningen 01-01-01 01:01: 01 Zondag |
Inbegrepen. Nauwkeurigheid (maandelijkse afwijking): -4,5 min aan -0,5 min bij omringend temperatuur van 55°C, -2,0 min aan +2,0 min bij omringend temperatuur van 25°C, -2,5 min aan +1,5 min bij omringend temperatuur van 0°C |
||
| Geheugen reserve |
Ingebouwde EEPROM | De de ladderprogramma's en parameters worden automatisch bewaard aan ingebouwde EEPROM Een sectie van het Gebied van het Gegevensgeheugen kan aan ingebouwde EEPROM worden bewaard. |
||
| Batterijsteun met CP1W-BAT01 batterij (Afzonderlijk Verkocht) |
De batterij kan niet worden opgezet. | CP1W-BAT01 kan worden gebruikt. Maximumbatterijlevensduur: 5 jaar Reservetijd Gewaarborgde waarde (omgevingstemperatuur: 55°C): 13.000 uren (ong. 1,5 jaar) Efficiënte waarde (omgevingstemperatuur: 25°C): 43.000 uren (ong. 5 jaar) |
||
| CIO Gebied |
Inputbeetjes | 1.600 beetjes (100 woorden): CIO 0,00 aan CIO 99,15 (CIO 00 aan CIO 99) | ||
| Outputbeetjes | 1.600 beetjes (100 woorden): CIO 100,00 aan CIO 199,15 (CIO 100 aan CIO 199) | |||
| Periodieke PLC Verbindingswoorden | 1.440 beetjes (90 woorden): CIO 200,00 aan CIO 289,15 (woorden CIO 200 aan CIO 289) | |||
| Het werkgebied (w) | 1.600 beetjes (100 woorden): W0.00 aan W99.15 (W0 aan W99) | |||
| Holdingsgebied (h) | 800 beetjes (50 woorden): H0.00 aan H49.15 (H0 aan H49) De beetjes op dit gebied handhaven hun ON/OFF status wanneer de werkende wijze is veranderd. |
|||
| Hulpgebied (a) | Alleen-lezen: 7.168 beetjes (448 woorden) van A0 aan A447 Lees-schrijf: 4.896 beetjes (306 woorden) in woorden A448 aan A753 |
|||
| Tijdelijk Relaisgebied (RT) (RT-Gebied) | 16 beetjes: TR0 aan TR15 | |||
| Tijdopnemergebied (t) | 256 tijdopnemeraantallen (T0 aan T255 (scheid van tellers)) | |||
| Tegengebied (c) | 256 tegenaantallen (C0 aan C255 (scheid van tijdopnemers)) | |||
| Het Gebied van het gegevensgeheugen (d) | 2 Kwords: D0 aan D2047 Hiervan, kunnen 1.500 woorden zijn gespaard aan het reservegeheugen (ingebouwde EEPROM) gebruikend montages in het Hulpgebied. |
8 Kwords: D0 aan D8191 Hiervan, kunnen 7.000 woorden aan worden bewaard reservegeheugen die (ingebouwde eep-ROM) gebruiken montages in het Hulpgebied |
||
| Werkende wijzen | PROGRAMMAwijze: De programmauitvoering wordt tegengehouden. De voorbereidingen kunnen voorafgaand aan programmauitvoering op deze wijze worden uitgevoerd. MONITORwijze: De programma's worden uitgevoerd. Sommige verrichtingen, zoals online binnen het uitgeven, en veranderingen in huidige waarden I/O geheugen, wordt toegelaten op deze wijze. LOOPPASwijze: De programma's worden uitgevoerd. Dit is de normale werkende wijze. |
|||
