Het Touche screen van Mitsubishi HMI
>
|
| Plaats van herkomst | China/Japan |
| Merknaam | Mitsubishi |
| Modelnummer | Gt2310-VTBD |

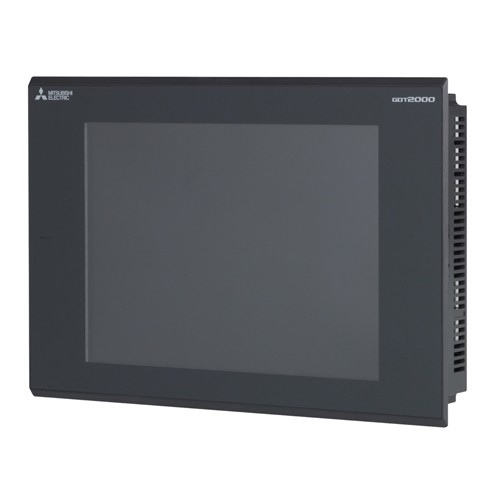

Gt2310-VTBD Mitsubishi-het Touche screen 65K kleurt Grafische Exploitantterminal
Mitsubishi Electric GOT2000 HMIs voorziet de gebruiker van een uitvoerige waaier van opties om uw toepassing te verzekeren of het proces is behandeld. Komt uitgerust met een hoge snelheid cpu voor ontvankelijke HMI-verrichting zelfs onder hoge ladingsprocessen met inbegrip van registreren en apparatengegevenstransmissie. Steunend een grote verscheidenheid van communicatie opties met inbegrip van RS232, RS485/422 en Ethernet die deze reeks van HMI veelzijdig maken zeer
De premiebewerker koppelde aan expanded memory
Multi-aanrakingsverrichting
De grote verscheidenheid van communicatie functies om uw toepassing te verzekeren is behandeld
De dubbele snelheid voor toezicht & initialisering op vorige generatie
Vereenvoudigde opstelling en het zuiveren controles voor eenvoudige opstelling
Steunt een grote verscheidenheid van beeldformaten, met inbegrip van PNG
Beschikbaar in een verscheidenheid van het schermgrootte, die zich van 7 uitstrekken“ - 15“
Achteruit compatibel systeem met vorige generatie (GOT1000-reeks) voor een vlugge transistion
| Model |
| Productnaam |
| Reeksnaam |
| Modelnaam |
|
Gt2310-VTBD
|
|
GT23 model
|
|
GOT2000
|
|
GT23
|
| Vertoningssectie *1 *2 | Beeldscherm | |
| Het schermgrootte | ||
| Resolutie | ||
| Vertoningsgrootte | ||
| Aantal getoonde karakters | ||
| Vertoningskleur | ||
| Helderheidsaanpassing | ||
| Registrable aantal van het scherm | ||
| Backlight *4 | ||
| Het Backlightleven | ||
| Backlightkleur | ||
| Aanrakingspaneel *3 *9 | Type | |
| Zeer belangrijke grootte | ||
| Gelijktijdige pers | ||
| Het leven | ||
| Comité kleur | ||
| Menselijke sensor | Opsporingslengte | |
| Opsporingstemperatuur | ||
| Geheugen | Gebruikersgeheugen | Capaciteit |
| Het leven (het aantal van schrijft tijden) | ||
| Ingebouwde klokprecisie | ||
| Batterij | Type | |
| Te steunen gegevens | ||
| Het leven | ||
| Ingebouwde interface | Rs-232 interface | Aantal kanaal |
| Transmissiesnelheid | ||
| Schakelaarvorm | ||
| Rs-422/485 interface | Aantal kanaal | |
| Transmissiesnelheid | ||
| Schakelaarvorm | ||
| Rs-422/232 interface | Aantal kanaal | |
| Transmissiesnelheid | ||
| Schakelaarvorm | ||
| Toepassing | ||
| Rs-422 interface | Aantal kanaal | |
| Transmissiesnelheid | ||
| Schakelaarvorm | ||
| Ethernetinterface | Aantal kanaal | |
| Transmissiesnelheid | ||
| Schakelaarvorm | ||
| Businterface | Type | |
| Aantal kanaal | ||
| RGB interface | ||
| Printerinterface | ||
| USB-interface (gastheer) | Aantal kanaal | |
| Maximumoverdrachtssnelheid | ||
| Schakelaarvorm | ||
| USB-interface (apparaat) | Aantal kanaal | |
| Maximumoverdrachtssnelheid | ||
| Schakelaarvorm | ||
| BR-de interface *10 van de geheugenkaart | ||
| CF-kaartinterface | ||
| PC-kaartinterface | ||
| De raadsinterface van de optiefunctie | ||
| De interface van de geheugenraad | ||
| Zoemeroutput | ||
| LEIDENE specificaties | GELEIDE MACHT | |
| Installatiemethode | ||
| Beschermende structuur *6 | ||
| Externe dimensies | ||
| Het Comité sneed afmetingen | ||
| Gewicht (exclusief een montage) | ||
|
TFT-kleur LCD
|
|
VGA: 640 x 480 punten
|
|
211.2 (w) x 158,4 (h) mm
(8,31 (w) x 6,24 (h) duim) |
|
16-punt standaardlettertype: 40 karakters x 30 lijnen (twee-byte karakters)
12 puntstandaardlettertype: 53 karakters x 40 lijnen (twee-byte karakters) |
|
65536 kleuren
|
|
16 niveaus
|
|
4096
|
|
(Niet vervangbare) leiden
|
|
Ong. 50000 h (werkende omgevingstemperatuur: 25°C, vertoningsintensiteit: 50%)
|
|
Wit
|
|
Analoge weerstand biedende film
|
|
Minimum 2 x 2 punten *7 (per sleutel)
|
|
Niet beschikbare *5 (slechts 1 punt kan worden geraakt.)
|
|
1 miljoen aanrakingen of meer (werkende kracht: 0,98 N of minder)
|
|
Zwart
|
|
-
|
|
-
|
|
Geheugen voor opslag (ROM) *10: 9 MB
Geheugen voor verrichting (RAM): 9 MB |
|
100000 keer
|
|
±90 seconden/maand (omgevingstemperatuur: 25°C)
|
|
GT11-50BAT lithiumbatterij (optie)
|
|
SRAM-gegevens, klokgegevens, het logboekgegevens van de systeemstatus
|
|
Ong. 5 jaar (omgevingstemperatuur: 25°C)
|
|
1 kanaal
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-sub 9 speld (mannetje)
|
|
1 kanaal
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-sub 9 speld (wijfje)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
1 kanaal
|
|
100BASE-TX, 10BASE-T
|
|
Van RJ45 (modulaire hefboom) AUTO mdi/mdi-X
|
|
-
|
|
-
|
|
-
|
|
-
|
|
1 kanaal (achtergezicht)
|
|
Volledig-snelheid 12 Mbps
|
|
USB-a
|
|
1 kanaal (achtergezicht)
|
|
Volledig-snelheid 12 Mbps
|
|
USB mini-B
|
|
1 kanaal, volgzame SDHC (maximum 32 GB)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
Enige toon (regelbare toonlengte)
|
|
2 kleuren (blauw en oranje)
|
|
Norm
|
|
Voorzijde: IP67F *8
Binnencontrolebord: IP2X |
|
303 (w) x 218 (h) x 56 (d) mm
(11,93 (w) x 8,58 (h) x 2,20 (d) duim) |
|
289 (w) x 200 (h) mm
(11,38 (w) x 7,87 (h) duim) |
|
1,9 kg
(4,2 pond) |
