Plaats van herkomst:
China/JAPAN
Merknaam:
Omron
Modelnummer:

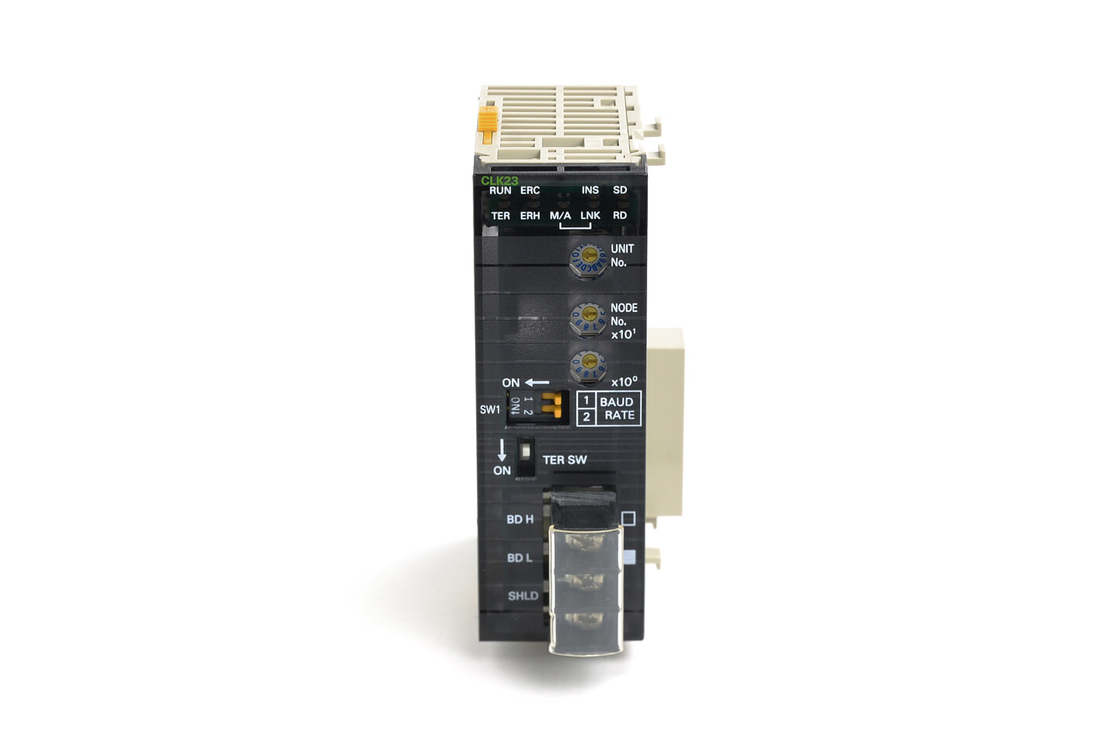

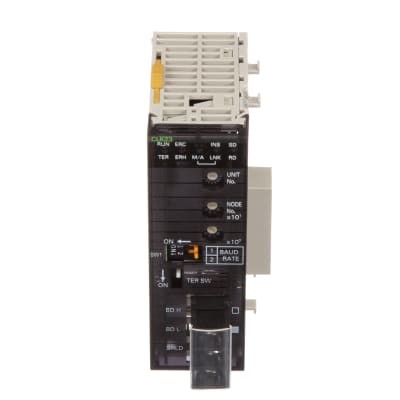

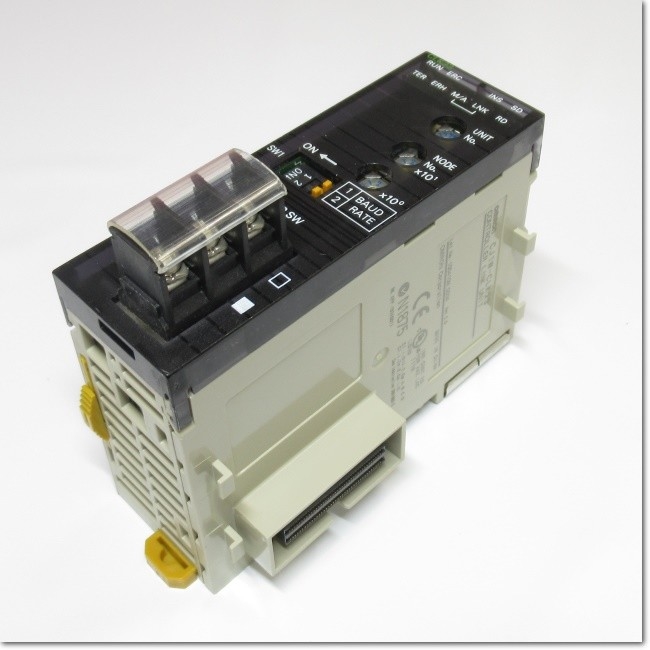

CJ1W-CLK23
• De gegevens met hoge capaciteit - verbindingen gemakkelijk worden bereikt zonder programmering eenvoudig door gegevens te plaatsen - verbinden lijsten met elkaar.
• Tot 20.000 *1 verzenden/ontvangen woorden kunnen per knoop voor Eenheden (tot 62.000 woorden voor Raad) worden geplaatst.
• Gegevens - de verbindingen kunnen worden uitgevoerd met maximaal 4.000 *2-woorden per knoop terwijl het verzekeren van gegevensovereenstemming.
• De gebruiker-vastgestelde gegevens - de verbindingslijsten kunnen worden veranderd terwijl gegevens - verbindingen werken. *3
• De fouten voor het volledige systeem kunnen worden gecontroleerd door de steunsoftware van de foutendiagnose en een verscheidenheid van statusvlaggen te gebruiken.
*1. Gesteund voor eenheidsversie 1.2 of later.
*2. CJ1W-CLK23 en 3g8f7-CLK [] worden 3 gesteund.
*3. Gesteund voor CJ1W-CLK23, 3g8f7-CLK [] 3, en modellen die beëindigen met „- V1“.
| Punten | Specificaties |
|---|---|
| Model | CJ1W-CLK23 3g8f7-clk23-e CJ1W-CLK21-V1 *1 3G8F7-CLK21-EV1 *1 |
| Type | Getelegrafeerd (beschermde ver*draaien-paarkabel) |
| Communicatie methode | N: N symbolisch-busmethode |
| Code | De code van Manchester |
| Modulatie | Baseband code |
| Synchronisatie | Vlagsynchronisatie (is met HDLC-kaders in overeenstemming) |
| Het formaat van de transmissieweg | Multidropmethode (bustype) |
| Transmissiesnelheid | Het volgende is de maximumtransmissieafstanden afhankelijk van de transmissiesnelheid. 2 Mbits/s: 500 m 1 Mbits/s: 800 m 500 kbits/s: 1 km |
| Maximumtransmissie afstand |
|
| Maximumafstand tussen knopen |
Gespecificeerd niet. (De Maximumtransmissieafstand moet voor het volledige systeem worden tevredengesteld.) |
| Middel | Gespecificeerde beschermde draai-paar kabel Twee signaaldraden, één schild |
| De methode van de knoopverbinding | PLC: Verbinding aan eindblok Computer: Verbinding die speciale (geleverde) gebruiken schakelaar |
| Maximumaantal knopen | 32 of 62 knopen *2 *3 |
| Toepasselijke Programmering Apparaten |
CX-integrator in CX-Één, CX-Netto in CX-Programmeur *3, en Programmeringsconsole |
| Communicatie functies | Gegevens - verbindingen en de berichtdienst |
| Aantal gegevens - verbindingswoorden | Verzend woorden per knoop: 4.000 woordenmax. (cj1w-CLK [] 3), 1.000 woordenmax. (Alle andere Eenheden) Het aantal van verzendt/ontvangt woorden per knoop: 12.000 woordenmax. (pre-Ver. 1.2) 20.000 woordenmax. (eenheid Ver. 1.2 of later) Het totale aantal van verzendt woorden per netwerk: 62.000 woordenmax. |
| Gegevens - verbindingsgebieden | PLC: De beetjegebieden (CIO-Gebied, het Werkgebied, Verbindingsgebied *4), Gegevensgeheugen (DM), breidden DM-Gebieds (EM) Computer uit: Het geheugen van de FinsGatewaygebeurtenis |
| Berichtlengte | 2.012 bytesmax. (met inbegrip van de kopbal) |
| RAS-functies | De reservefunctie van de opiniepeilingsknoop Zelfdiagnosefunctie (hardware die bij opstarten controleren) Echobacktest en uitzendingstest die (het VINNENbevel gebruiken) Watchdog-timer De functie van het foutenlogboek |
| Foutencontrole | De codecontrole van Manchester CRC CONTROLE (CCITT X16 +X12 +X5 +1) |
| Punt | Specificaties |
|---|---|
| Model | CJ1W-CLK23 CJ1W-CLK21-V1 * |
| Toepasselijke PLC | Alle CJ-Reeksen cpu Eenheden |
| Aantal monteerbare Eenheden | max. 8. |
| Installatieplaats | Installeer op cpu-Backplane of Uitbreidingsbackplane (als cpu-Buseenheid die wordt geclassificeerd). |
| Opslagplaats van netwerkparameters en plaats manueel gegevens - verbindingslijsten |
De Eenheidsgebied van de systeembus (in het cpu-gebied van de Eenheidsparameter). |
| Opslagplaats van routeringstabellen | Cpu-het gebied van de Eenheidsparameter |
| Gewicht | 110 g |
| Huidige consumptie: 5 V in PLC | 0,35 A |
