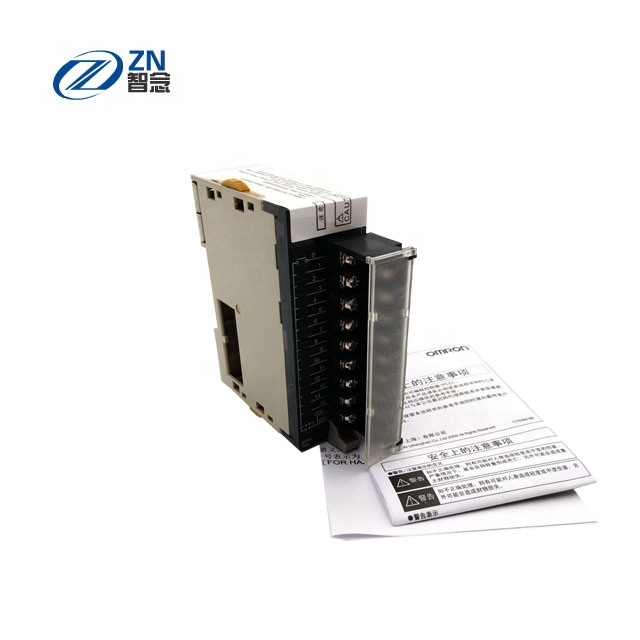

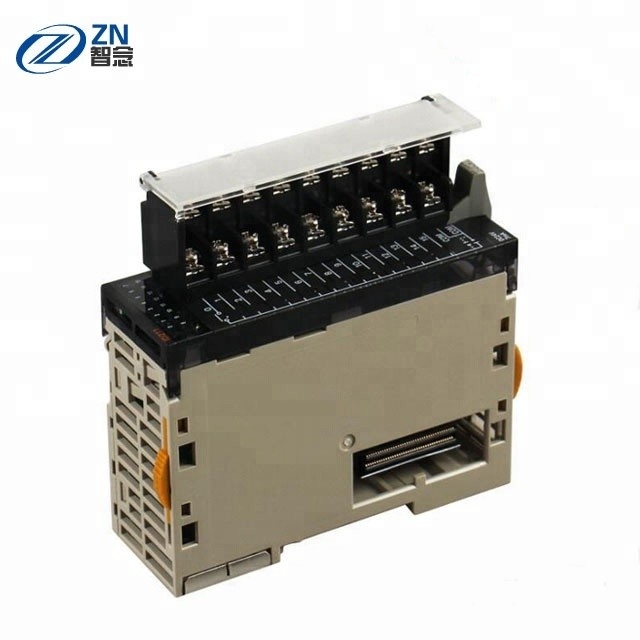

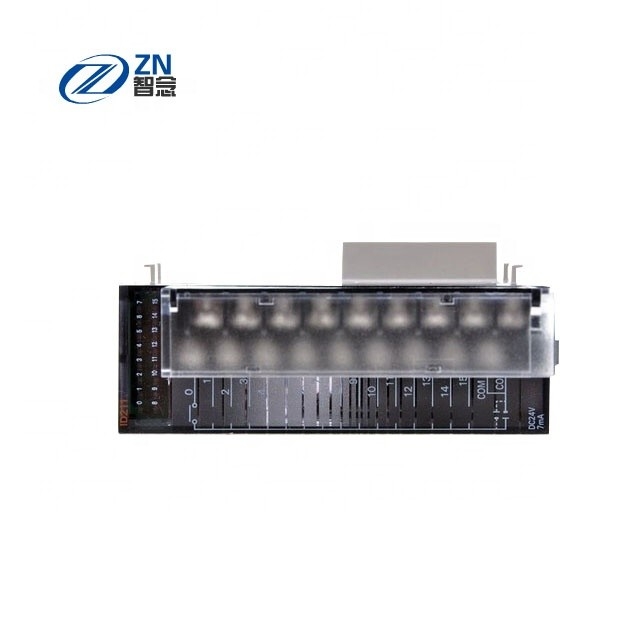

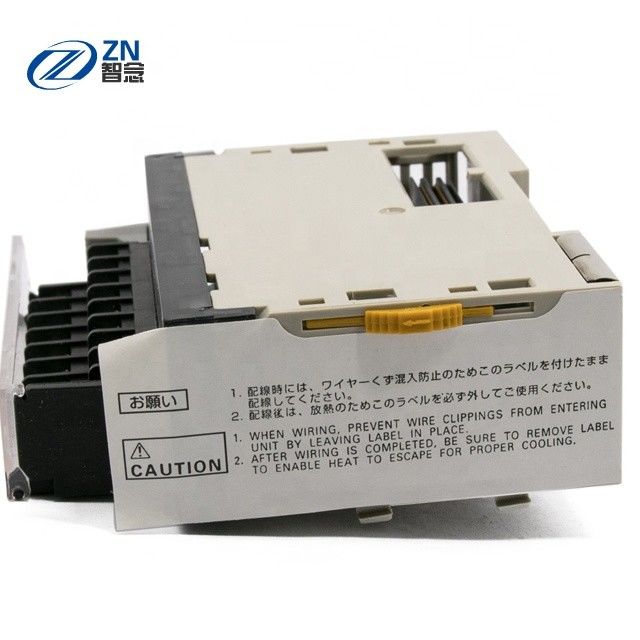

Origineel OMRON-PLC CJ1W-ID211 Programmeerbaar Logicacontrolemechanisme

Origineel OMRON-PLC CJ1W-ID211 Programmeerbaar Logicacontrolemechanisme

Een brede waaier van CJ-de eenheden van de reeksinput is beschikbaar kenmerkend ingevoerde hoge snelheid en geschiktheid voor diverse toepassingen. Deze eenheid is beschikbaar voor CJ/NJ-controlemechanismen.

• De modellen van de hoge snelheidsinput zijn beschikbare, samenkomende veelzijdige toepassingen. OP Reactietijd: 15μs, VAN Reactietijd: 90μs

• Gebruiksmodellen 24-VDC, 100-VAC, en 200-VAC om met apparaten met verschillende types van output te verbinden.

• De modellen 24-VDC kunnen met apparaten met of de output van NPN worden verbonden of PNP-. Er is geen behoefte om de polariteit te selecteren. *1

• Een digitale filter in de Eenheid kan van 0 tot Mej. worden geplaatst 32 om de invloed van extern lawaai te verminderen.

• Of een Fujitsu of mil-de schakelaarinterface kan worden gebruikt. *2

• Verscheidene modellen van de Eenheden van de Eindblokomzetting zijn beschikbaar, makend het gemakkelijk om met externe apparaten te verbinden.

*1. De zelfde polariteit wordt gebruikt voor het gemeenschappelijke zelfde.

*2. Voor modellen met 32 of 64 input.



Internationale Normen



• De normen worden afgekort als volgt: U: UL, U1: UL (Klasse I Afdeling 2 Producten voor Gevaarlijke Plaatsen), C: CSA, UC: cULus, UC1: cULus (Klasse I Afdeling 2 Producten voor Gevaarlijke Plaatsen), Cu: cUL, N: NK, L: Lloyd, en Ce: De EG Richtlijnen.
• Contacteer uw OMRON representatief voor verdere details en toepasselijke voorwaarden voor deze normen.



Inputeenheden



Eenheid type	Product naam	Specificaties					Huidig consump- tion (a)		Model	Tribune ards
		I/O punten	Input voltage en huidig	Het Lagerhuis	Extern bedrieg nection	Nr van woorden allo- cated	5 V	24 V
CJ1 Basis I/O Eenheden	Gelijkstroom Input Eenheden	8 input	12 aan 24 VDC, 10 mA	Onafhankelijk contacten	Verwijderbaar terminal blok	1 woord	0,09	-	CJ1W-ID201	UC1, N, L, Ce
		16 input	24 VDC, 7 mA	16 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woord	0,08	-	CJ1W-ID211
		16 input (Hoogte snelheid)	24 VDC, 7 mA	16 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woord	0,13	-	CJ1W-ID212	N, L, Ce
		32 input	24 VDC, 4.1 mA	16 punten, gemeenschappelijke 1	Fujitsu schakelaar	2 woorden	0,09	-	CJ1W-ID231	UC1, N, L, Ce
		32 input	24 VDC, 4.1 mA	16 punten, gemeenschappelijke 1	Mil schakelaar	2 woorden	0,09	-	CJ1W-ID232
		32 input (Hoogte snelheid)	24 VDC, 4.1 mA	16 punten, gemeenschappelijke 1	Mil schakelaar	2 woorden	0,20	-	CJ1W-ID233	N, L, Ce
		64 input	24 VDC, 4.1 mA	16 punten, gemeenschappelijke 1	Fujitsu schakelaar	4 woorden	0,09	-	CJ1W-ID261	UC1, N, L, Ce
		64 input	24 VDC, 4.1 mA	16 punten, gemeenschappelijke 1	Mil schakelaar	4 woorden	0,09	-	CJ1W-ID262
	AC Input Eenheden	8 input	200 tot 24 VAC, 10 mA (200 V, 50 Herz)	8 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	woorden 1	0,08	-	CJ1W-IA201
		16 input	100 tot 120 VAC, 7 mA (100 V, 50 Herz)	16 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	woorden 1	0,09	-	CJ1W-IA111



Toebehoren

De schakelaars zijn niet inbegrepen voor modellen met schakelaars. Of gebruik één van de toepasselijke hieronder vermelde schakelaar of gebruik een toepasselijke schakelaar-Eindeenheid van de Blokomzetting of I/O Relaisterminal. Voor details op bedradingsmethodes, verwijs naar Gegevensblad.

Toepasselijke Schakelaars

Fujitsuschakelaars voor output ingevoerde 32, 32, output ingevoerde 64, 64, input/32-output 32, en 16 input/16-output Eenheden



Naam	Bedrieg nection	Opmerkingen		Toepasselijke Eenheden	Model	Tribune ards
40-speld Bedrieg nectors	Gesoldeerd	Fcn-361j040-Au	Schakelaar	Fujitsuschakelaars: CJ1W-ID231 (32 input): 1 per Eenheid CJ1W-ID261 (64 input): 2 per Eenheid CJ1W-OD231 (32 output): 1 per Eenheid CJ1W-OD261 (64 output): 2 per Eenheid CJ1W-MD261 (32 input, 32 output): 2 per Eenheid	C500-CE404	-
		Fcn-360c040-J2	Schakelaar Dekking
	Geplooid	Fcn-363J040	Huisvesting		C500-CE405
		Fcn-363j-Au	Schakelaar
		Fcn-360c040-J2	Schakelaar Dekking
	Druk gelast	Fcn-367j040-AU/F			C500-CE403
24-speld Bedrieg nectors	Gesoldeerd	Fcn-361j024-Au	Schakelaar	Fujitsuschakelaars: CJ1W-MD231 (16 input, 16 output): 2 per Eenheid	C500-CE241
		Fcn-360c024-J2	Schakelaar Dekking
	Geplooid	Fcn-363J024	Contactdoos		C500-CE242
		Fcn-363j-Au	Schakelaar
		Fcn-360c024-J2	Schakelaar Dekking
	Druk gelast	Fcn-367j024-AU/F			C500-CE243



MIL Connectors voor output ingevoerde 32, 32, output ingevoerde 64, 64, input/32-output 32, en 16 input/16-output Eenheden



Naam	Bedrieg nection	Opmerkingen	Toepasselijke Eenheden	Model	Tribune ards
40-speld Bedrieg nectors	Druk gelast	FRC5-AO40-3TOS	MIL Connectors: CJ1W-ID232/233 (32 input): 1 per Eenheid CJ1W-OD232/233/234 (32 output): 1 per Eenheid CJ1W-ID262 (64 input): 2 per Eenheid CJ1W-OD262/263 (64 output): 2 per Eenheid CJ1W-MD263/563 (32 input, 32 output): 2 per Eenheid	Xg4m-4030-t	-
	Geplooid	-		XG5N-401 *
20-speld Bedrieg nectors	Druk gelast	FRC5-AO20-3TOS	MIL Connectors: CJ1W-MD232/233 (16 input, 16 output): 2 per Eenheid	Xg4m-2030-t	-
	Geplooid	-		XG5N-201 *



* De golfplaatcontacten worden ook vereist. Verwijs naar Gegevensblad voor details.

De toepasselijke schakelaar-Eindeenheden van de Blokomzetting

De grootte en het Opzetten zijn verwijzen naar Gegevensblad.



Type Reeks	Num- ber van polen	Bedrading methode	Ter- minal type	Gemeenschappelijk terminals	I/O Eenheden	Model *	Tribune ards
				Drainagemechanisme weerstand
				Indicatoren
PLCs/ XW2R	34	Phillips schroef	M3	Nr	CJ1W-ID231 CJ1W-ID261	XW2R-J34GD-C1	-
					CJ1W-ID232 CJ1W-ID233 CJ1W-ID262	XW2R-J34GD-C2
		Ingelast schroef (stijging omhoog)	M3 (Euro pean type)		CJ1W-ID231 CJ1W-ID261	XW2R-E34GD-C1
					CJ1W-ID232 CJ1W-ID233 CJ1W-ID262	XW2R-E34GD-C2
		Duw-in de lente	Klem		CJ1W-ID231 CJ1W-ID261	XW2R-P34GD-C1
					CJ1W-ID232 CJ1W-ID233 CJ1W-ID262	XW2R-P34GD-C2





Nota: Voor de combinatie Inputeenheden met de schakelaar-Eindeenheden van de Blokomzetting, verwijs naar 2. Het verbinden
De schakelaar-eindeenheden van de Blokomzetting.
* Representatieve slechts modellen. Voor details, verwijs naar de XW2R-reekscatalogus (Kat. Nr. G077).



Verbindende Kabels voor de schakelaar-Eindeenheden van de Blokomzetting



Verschijning	Schakelaars	Kabellengte [m]	Model
XW2Z- [] [] [] B	Één Schakelaar van 40 speldfujitsu aan Één 40 speld MIL Connector	0,5	XW2Z-050B
		1	XW2Z-100B
		1.5	XW2Z-150B
		2	XW2Z-200B
		3	XW2Z-300B
		5	XW2Z-500B
XW2Z- [] [] [] K	Één 40 speld MIL Connector aan Één 40 speld MIL Connector	0,5	XW2Z-C50K
		1	XW2Z-100K
		1.5	XW2Z-150K
		2	XW2Z-200K
		3	XW2Z-300K
		5	XW2Z-500K



Toepasselijke I/O Relaisterminals

De grootte (horizontale steun) en de Steun zijn verwijzen naar Gegevensblad.



Type Reeks	Specificaties						Model	Tribune ards
	Classificatie		Po- lar- ity	Aantal van punten	Geschat OP straathond huur bij contacten	Geschat voltage
Duw-in Plus terminal blok G70V	In zet	Gelijkstroom input	NPN	16 (SPST- GEEN × 16)	50 mA	24 VDC	G70V-SID16P *4	UC, Ce (TÜV certi- fied)
			PNP				G70v-sid16p-1 *4
			NPN				G70V-SID16P-C16 *5
			PNP				G70v-sid16p-1-C16 *5
	Uit zet	Relais output	NPN	16 (SPDT × 16)	6 a punt, 10 a gemeenschappelijk		G70V-SOC16P *4
			PNP				G70v-soc16p-1 *4
			NPN				G70V-SOC16P-C4 *6
			PNP				G70v-soc16p-1-C4 *6
Norm G7TC	In zet	AC input	NPN	16 (SPST- GEEN × 16)	1A	100/(110) VAC	G7TC-IA16 AC100/110	U, C
						200/(220) VAC	G7TC-IA16 AC200/220
		Gelijkstroom input				12 VDC	G7TC-ID16 DC12
						24 VDC	G7TC-ID16 DC24
						100/110 VDC	G7TC-ID16 DC100/110
	Uit zet	Relais output	NPN	8 (SPST- GEEN × 8)	5A	12 VDC	G7TC-OC08 DC12
						24 VDC	G7TC-OC08 DC24
				16 (SPST- GEEN × 16)		12 VDC	G7TC-OC16 DC12
						24 VDC	G7TC-OC16 DC24
			PNP	16 (SPST- GEEN × 16)		12 VDC	G7TC-OC16-1 DC12
						24 VDC	G7TC-OC16-1 DC24
Hoog capaciteit contactdoos G70A *1 (Contactdoos slechts)	In zet	Relais input	NPN/ PNP	16 (SPDT × 16 mogelijk met G2R Relais)	100 mA	110 VDC max., 240 VAC max. *2	G70a-zoc16-5	U, C, Ce (VDE certi- fied)
	Uit zet	Relais output	NPN		10 A (Terminal blok toelaatbaar	24 VDC	G70a-zoc16-3
			PNP				G70a-zoc16-4
Ruimte besparing Verticaal type G70d-V	Uit zet	Relais output	NPN	16 (SPST- GEEN × 16)	5 A of 3 een *3	24 VDC	G70D-VSOC16	U, C, Ce (VDE certi- fied)
		MOSFET relais output			0,3 A		G70D-VFOM16
Ruimte besparing Vlak type G70D		Relais output	NPN	8 (SPST- GEEN × 8)	5 A		G70D-SOC08	-
				16 (SPST- GEEN × 16)	3 A		G70D-SOC16
			PNP	16 (SPST- GEEN × 16)	3 A		G70d-soc16-1
		MOSFET relais output	NPN	16 (SPST- GEEN × 16)	0,3 A		G70D-FOM16
			PNP				G70d-fom16-1 *7
Hoog capaciteit, ruimte besparing G70R	Uit zet	Relais output	NPN	8 (SPST- GEEN × 8)	10 A	24 VDC	G70R-SOC08 *7	-





*1. G70A is een I/O eindcontactdoosproduct. Het relais wordt niet voorzien van de contactdoos. Ben zeker om tot een relais, tijdopnemer afzonderlijk opdracht te geven.
*2. Elk op te zetten relais moet een rol opnemen die juiste specificaties binnen de maximumnominale spanningwaaier heeft.
*3. Acht of minder punten OP: 5 van negen of meer punten de van A, OP: 3 A.
*4. Interne gemeenschappelijk bij eindblok: Geen interne verbindingen
*5. Interne gemeenschappelijk bij eindblok: De interne gemeenschappelijke 16 intern verbonden punten van IO
*6. Interne gemeenschappelijk bij eindblok: Elke 4 punten verbonden intern bij eindblok middenrij.
*7. Product niet meer beschikbaar aan orde.
Nota: 1. Voor de combinatie Inputeenheden met I/O Relais Eind en Verbindende Kabels, verwijs naar 3. Verbindend I/O Relais
Terminals.
2. Gelieve te verwijzen naar elk Informatieblad over details.
3. Wanneer G7TC met een AC nominale spanning wordt gebruikt, schatten drie stromen kunnen worden gebruikt. Als een rolvoltage van 110 of 220
VAC wordt gebruikt, kunnen 50 Herz niet worden gebruikt.



Kabels voor I/O Relaisterminals



Type	Naam	I/O Classifi- kation	Verschijning	Kabellengte L (mm)	Modellen
Fujitsu schakelaars (24 spelden)	Kabels met Schakelaars (1:1) XW2Z-R [] C	16 I/O punten		1.000	XW2Z-R100C
				1.500	XW2Z-R150C
				2.000	XW2Z-R200C
				3.000	XW2Z-R300C
				5.000	XW2Z-R500C
Fujitsu schakelaars (40 spelden)	Kabels met Schakelaars (1:2) XW2Z-RI [] C [] XW2Z-RO/RO [] C []	ingevoerde 32 punten		(a) 1.000 (b) 750	XW2Z-RI100C-75
				(a) 1.500 (b) 1.250	XW2Z-RI150C-125
				(a) 2.000 (b) 1.750	XW2Z-RI200C-175
				(a) 3.000 (b) 2.750	XW2Z-RI300C-275
				(a) 5.000 (b) 4.750	XW2Z-RI500C-475
		output 32 punten		(a) 1.000 (b) 750	XW2Z-RO100C-75
				(a) 1.500 (b) 1.250	XW2Z-RO150C-125
				(a) 2.000 (b) 1.750	XW2Z-RO200C-175
				(a) 3.000 (b) 2.750	XW2Z-RO300C-275
				(a) 5.000 (b) 4.750	XW2Z-RO500C-475
Mil schakelaars (20 spelden)	Kabels met Schakelaars (1:1) XW2Z-RI [] C XW2Z-RO/RO [] C	16 I/O punten		250	XW2Z-RI25C
				500	XW2Z-RI50C
				250	XW2Z-RO25C
				500	XW2Z-RO50C
Mil schakelaars (40 spelden)	Kabels met Schakelaars (1:2) XW2Z-RO/RO [] - [] - D1, XW2Z-RI [] - [] - D1	32 I/O punten		(a) 500 (b) 250	XW2Z-RO50-25-D1
				(a) 750 (b) 500	Xw2z-ro75-50-D1
				(a) 1.000 (b) 750	XW2Z-RO100-75-D1
				(a) 1.500 (b) 1.250	XW2Z-RO150-125-D1
				(a) 2.000 (b) 1.750	XW2Z-RO200-175-D1
				(a) 3.000 (b) 2.750	XW2Z-RO300-275-D1
				(a) 5.000 (b) 4.750	XW2Z-RO500-475-D1
				(a) 500 (b) 250	XW2Z-RI50-25-D1
				(a) 750 (b) 500	Xw2z-ri75-50-D1
				(a) 1.000 (b) 750	XW2Z-RI100-75-D1
				(a) 1.500 (b) 1.250	XW2Z-RI150-125-D1
				(a) 2.000 (b) 1.750	XW2Z-RI200-175-D1
				(a) 3.000 (b) 2.750	XW2Z-RI300-275-D1
				(a) 5.000 (b) 4.750	XW2Z-RI500-475-D1
