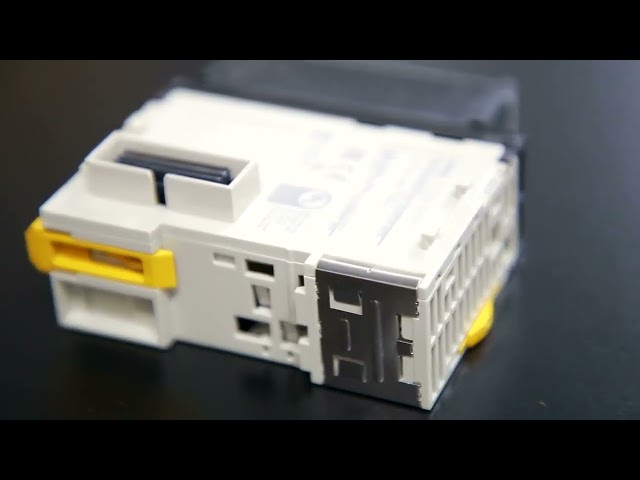

Omronplc CJ1W
>
|
|
| Plaats van herkomst | China/JAPAN |
| Merknaam | Omron |
| Modelnummer | CJ1W-SCU41-V1 |
• Zet een totaal van tot 16 cpu-Buseenheden, met inbegrip van deze Periodieke Communicatie Eenheden, aan de cpu-Rek of Uitbreidingsrekken op om systemen met maximaal 32 periodieke communicatiepoorten tot stand te brengen.
• Sluit een NT-AL001 rs-232c/rs-442A Verbindingsadapter aan de haven rs-232C aan om 1 toe te laten: N mededelingen.
• Met cj1w-SCU [] 2, kunt u een sneller baudrate (tot 230,4 kbps) en snellere gegevensoverdracht aan de cpu-Eenheid gebruiken om het verbinden met hoge snelheids externe apparaten toe te laten.
| Punt | Beschrijving | ||||||
|---|---|---|---|---|---|---|---|
| Apparaatnaam | Periodieke Communicatie Eenheid | ||||||
| Classificatie | Cpu-Buseenheid | ||||||
| Modelaantal | CJ1W-SCU22 | CJ1W-SCU32 | CJ1W-SCU42 | CJ1W-SCU21-V1 | CJ1W-SCU31-V1 | CJ1W-SCU41-V1 | |
| Periodiek havens |
Haven 1 | Rs-232C | Rs-422A/485 | Rs-422A/485 | Rs-232C | Rs-422A/485 | Rs-422A/485 |
| Haven 2 | Rs-232C | Rs-422A/485 | Rs-232C | Rs-232C | Rs-422A/485 | Rs-232C | |
| Protocol | Haven 1 | Gastheerverbinding, protocol macro, Periodieke Gateway, Nr protocol, NT-Verbinding, Slaaf modbus-RTU, loopback de test, of de Verbinding van de 1:1gastheer kan voor elk worden geselecteerd haven. *1, *2 |
De gastheerverbinding, de protocolmacro, NT-de Verbinding, of loopback de test kunnen zijn geselecteerd voor elke haven. Eenheid Ver. 1.2 of steunt later ook Periodieke Gateway, nr protocol, en de Verbindingswijzen van de 1:1gastheer. (Nota: De Periodieke Gateway kan ook op protocol macrowijze.) *1 worden uitgevoerd Eenheid Ver. 1.3 of steunt modbus-RTU later ook slavenwijze. |
||||
| Haven 2 | |||||||
| Aantal van monteerbaar Eenheden |
Cpu-Eenheid | Niets | |||||
| Cpu-Rek | Een totaal van tot 16 Eenheden, met inbegrip van al andere Cpu-Buseenheden. Nr beperkingen op de opzettende plaats. Nochtans, als extern onderbreekt wordt de taak gebruikt, de Eenheid moet in één van worden opgezet na groeven op het cpu-Rek. CJ2H-CPU6 [] - de Eenheid van EIP cpu: Groeven 0 tot 3 CJ2H-CPU6 [], CJ2M-CPU [] [] OF CJ1G/H- De Eenheid van cpu [] [] H cpu: Groeven 0 tot 4 Cj1m-cpu [] [] cpu-Eenheid: Groeven 0 tot 2 Extern onderbreek taken niet zal begonnen worden als de Eenheid wordt opgezet aan een andere groef. |
Een totaal van tot 16 Eenheden, met inbegrip van alle andere cpu-Buseenheden. Geen beperkingen op de opzettende plaats. |
|||||
| Uitbreiding Rek |
|||||||
| Gegevens uitwisseling met Cpu-Eenheid |
Gewone het verfrissen zich van software schakelaars en status |
Toegewezen 25 woorden van de 25 woorden in het cpu-Gebied van CIO van de Buseenheid (constante gegevensuitwisseling met de cpu-Eenheid) | |||||
| Overdracht van Cpu-Eenheid reeks door systeem |
Van het cpu-Gebied van DM van de Buseenheid, wordt elke seriële poort toegewezen 10 woorden (totale 20 woorden). Het gegeven wordt overgebracht van de cpu-Eenheid in de volgende tijden: Opstarten of nieuw begin Ladderinstructie: STUP (237) Havenmontages die Vlaginschakelen veranderen (Hulpgebied) |
||||||
| Eenvoudige Reservefunctie | De cpu-Eenvoudige Reservefunctie van de Eenheid kan aan steun de Protocol Macrogegevens in de Serie worden gebruikt Communicatie Eenheid aan de cpu-het Geheugenkaart van de Eenheid. De gesteunde gegevens kunnen worden hersteld of worden vergeleken. (De Eenvoudige Reservefunctie kan met de slechts Eenheden van cj1-h worden gebruikt en van CJ1M cpu.) |
||||||
| Huidige consumptie *3 |
280mA+x | 400mA | 360mA+x | 280mA+x | 380mA | 380mA+x | |
| Gewicht | 160g max. | 120g max. | 140g max. | 110g max. | 110g max. | 110g max. | |
| Algemene specificaties | Is met algemene specificaties voor CJ Serise in overeenstemming. | ||||||
