| Punt |
Beschrijving |
Aantal van
protocollen |
max. 20. |
Kan met het ProtocolOndersteuningsmiddel (CX-Protocol) worden gecreeerd en worden geregistreerd. |
Aantal van
opeenvolgingen |
max. 1.000. |
| Per protocol |
Aantal opeenvolgingen |
max. 60. |
| Aantal berichten |
max. 300. |
Aantal ontvangst
matrijzen |
max. 100. |
| De voorwaarde van de opeenvolgingsuitvoering |
Het gebruiken van de cpu-260) instructie die van de Eenheid van PMCR ((het volgnummer specificeren) |
| Communicatie wijze |
Half-duplex of full-duplex |
| Synchrone wijze |
Start-stop synchronisatie (asynchrone wijze) |
| Baudrate *1 |
Rs-232C haven en havens rs-422A/485:
1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 bps
Gebrek die plaatsen: 9.600 bps van *2 |
| Communicatie afstand *1 |
Rs-232C haven: 15 m-max.
Rs-422A/485 haven:

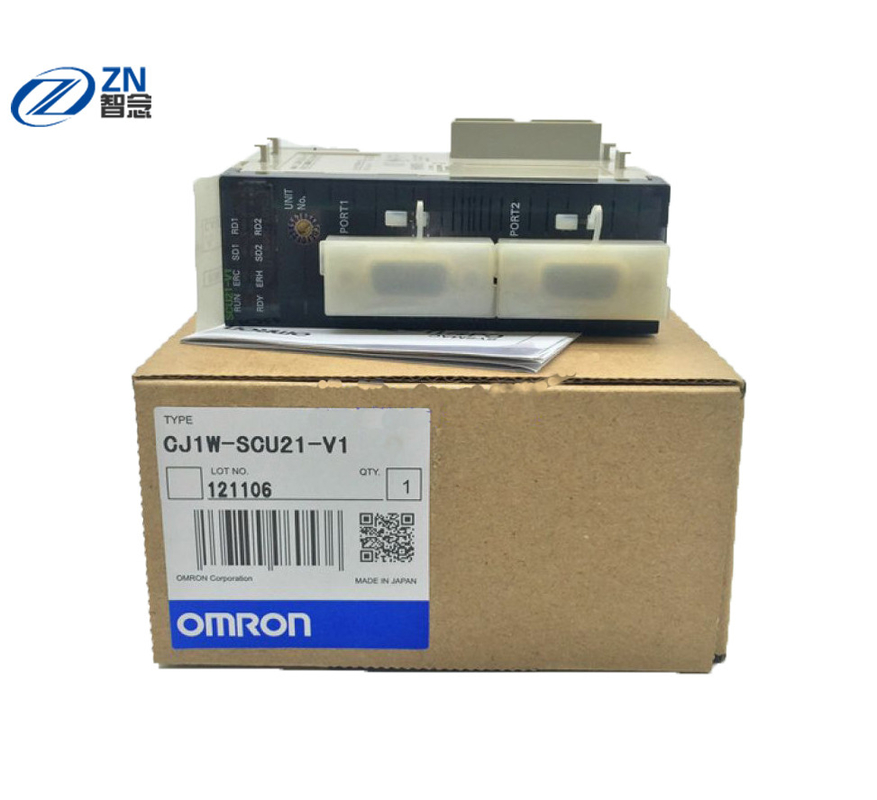

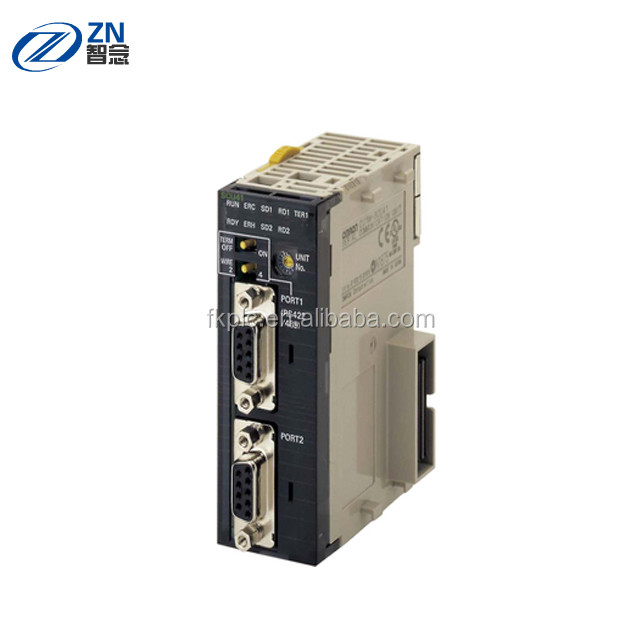

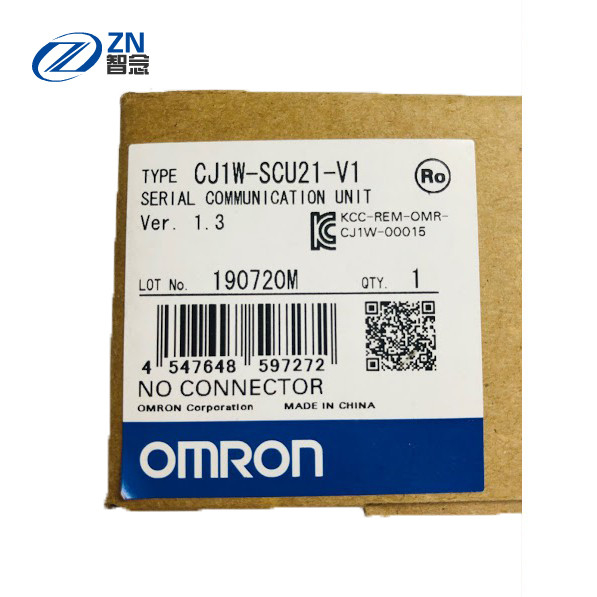

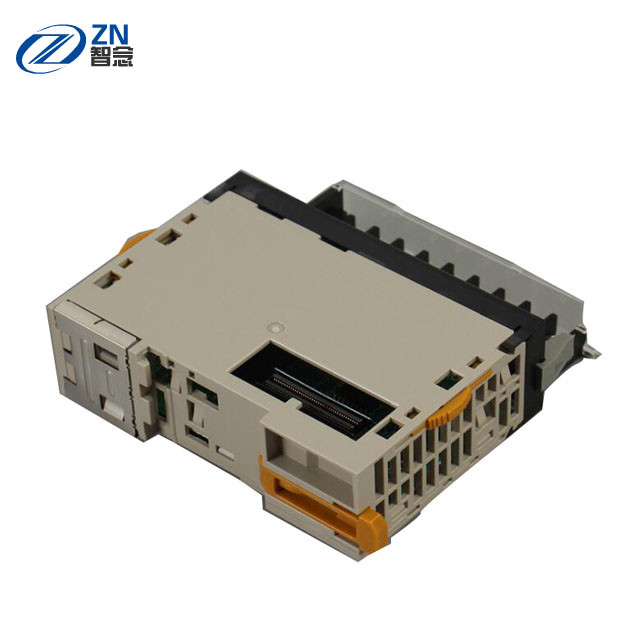

Cj1w-SCU [] 1-V1
500 m-max. (totale kabellengte: 500 m-max., t-Tak taklijnen: 10m-max.)
Cj1w-SCU [] 2
1.200 m-max. (totale kabellengte: 1.200 m-max., Multidrop-verbindingen is mogelijk. Nochtans,
de maximumkabellengte is 500 m als NT-AL001 voor rs-422a-485 verbindingen. wordt gebruikt) |
| Verbindingsconfiguratie |
Rs-232C haven: 1:1 (1: N (N = 32 Eenheden max.) is mogelijk gebruikend een Omzettende Verbindingsadapter.)
Rs-422A/485 haven: 1: N (N = 32 Eenheden max.) |
| Aantal verbonden Eenheden |
32 eenheden max. (eenheidsnummer 0 tot 31; de eenheid nummer 0 wordt geplaatst voor 1:1verbinding) |
Maximum
aantal van
gegevens
uitwisseling
woorden
tussen
Controlemechanisme
en protocol
macro
functie |
Operand het plaatsen |
250 woorden |
Met inbegrip van het woord dat het aantal specificeert
van woorden (1 woord) |
| Verbindingswoord het plaatsen |
500 woorden |
O1, O2, I1, EN I2: 500 woordentotaal |
| Het directe plaatsen |
500 woorden |
Maximumaantal woorden per gegevensattributen |
Opeenvolging
inhoud
(stap
gemeenschappelijk
parameter) |
Aantal stappen per
opeenvolging |
max. 16. |
Transmissiecontrole
parameters |
X-on/X-van kunnen de stroom, RS/CS-de stroom, de afbakeningscontrole, of de geschilcontrole, en de modemcontrole
wordt geselecteerd. |
Reactiebericht
methode (operand) |
Aftastenbericht: Schrijft gegevens aan I/O geheugen tijdens cpu-Eenheidsaftasten ontvang. |
| (Vaste) aftastenmethode |
Steun |
| Onderbreek bericht |
Niet steun |
| Onderbreek bericht voor het aantal van het ontvangstgeval |
Niet suppprt |
Controletijd tijdens
verzend/ontvang
verwerking |
Ontvang wachttijd, ontvang voltooiing, of verzend voltooiing kan worden gecontroleerd.
Plaatsende waaier: 0,01 tot 0,99 s, 0,1 tot 9,9 s, 1 tot 99 s, of 1 tot 99 minuten |
| Verbindingswoord het plaatsen |
Gebied waarin het gegeven tussen de cpu-Eenheid en de Periodieke Communicatie Eenheid wordt geruild
tijdens zich het Communicatie Eenheid verfrissen.
Twee gebieden zijn mogelijk voor elk apparaat: Een gebied voor het opslaan ontvangt gegevens en een gebied voor het opslaan
verzend gegevens. *3 |
Stap
inhoud |
Bevelen |
Verzend slechts (VERZEND), ontvang - slechts (RECV), verzend en ontvang (SEND&RECV), wacht (WACHTTIJD), ontvangst
duidelijke buffer (GELIJK), ER-OP (OPEN), of ER-WEG (DICHT) |
| Herhaal in tegenovergestelde richting |
1 tot 255 keer |
| Probeer telling opnieuw |
0 tot 9 (slechts wanneer het bevel SEND&RECV is) |
| Verzend wachttijdtijd |
0,01 tot 0,99 s, 0,1 tot 9,9 s, 1 tot 99 s, of 1 tot 99 minuten
(Slechts wanneer het bevel is VERZEND of SEND&RECV) |
Met of zonder
de reactie schrijft
(operand) |
Wanneer ontvang wordt de verwerking voltooid (wanneer gegevens wordt opgeslagen op het binnen gespecificeerde gebied ontvang
de 4de operand van (260) instructie) de van PMCR om al dan niet om de ontvangen berichten op te slaan
kan worden geselecteerd. |
| Volgende verwerking |
Wanneer een stap normaal heeft gebeëindigd, beëindig (afgewerkte opeenvolging), Volgende (ga aan de volgende stap Nr te werk.),
Goto (ga naar de gespecificeerde stap Nr.), of aborteert (onderbreek de stap en eindig die opeenvolging)
kan worden geselecteerd. |
| Foutenverwerking |
Wanneer een stap abnormaal heeft gebeëindigd, beëindig, Volgende, Goto, of de Mislukking kan worden geselecteerd. |
| Verzend bericht |
Gegevens naar het gespecificeerde adres worden verzonden dat wanneer
het bevel is VERZENDT of SEND&RECV. |
Bestaat uit een kopbal, adres, lengte, gegevens,
de code van de foutencontrole, en begeindiger. |
| Ontvang bericht |
Gegevens van het gespecificeerde adres worden verzonden dat wanneer
het bevel is RECV of SEND&RECV. |
| Ontvangstmatrijs |
Wanneer het bevel RECV of SEND&RECV is,
plaatst gedacht ontvangen berichten (max. 15),
en schakelaars aan het volgende verwerking overeenstemmen
aan het ontvangen bericht. |
Specificeert berichten en volgende ontvang
verwerking voor elk van gevallen Nr 00 aan Nr.
15. Van het maximum moeten 16 gevallen, één geval
wordt geplaatst zoals „andere“ in berichten ontvangt
(naast de reeks ontvang berichten). |
Bericht
eenheid
inhoud |
Kopbal en
begeindiger
gegevens
attributen |
Constant |
ASCII-gegevens, hexadecimale gegevens, of controlecode |
Gegevens
attributen
van
adressen
en gegevens binnen
verzend
ontvang
berichten |
Constant |
ASCII-gegevens, hexadecimale gegevens, of controlecode (met een adres, is geen controlecode mogelijk) |
| Veranderlijk |
Geen omzetting, omzetting in ASCII-gegevens, of omzetting in hexadecimale gegevens
(de lees-schrijfrichting kan worden gespecificeerd) |
Benoeming
methode |
(X, Y)
X: Efficiënt adres (waar gelezen van, of waar geschreven aan)
Y: Gegevensgrootte (1 tot 1.000) *4 |
| X |
Word
benoeming |
Gelezen Word
(I/O geheugen
om gegevens) te verzenden |
Specificeer gebruiken
3de operand van
Van PMCR (260) de instructie. |
Vastgesteld belangrijk adres
+ n (lineair
uitdrukking + B,
met inbegrip van herhaling
tegenn, is ook
mogelijk voor n.) |
Specificeer het gebruiken van een verbinding
woord. |
I/O direct geheugen
benoeming |
Word schrijft
(ontvang gegevens
aan I/O geheugen) |
Specificeer gebruiken
4de operand van
Van PMCR (260) de instructie. |
Specificeer het gebruiken van een verbinding
woord. |
I/O direct geheugen
benoeming |
| Wilde kaart |
* |
Om het even welk gegevens of adres kunnen worden ontvangen
(ontvang slechts binnen berichten) |
| Herhaal in tegenovergestelde richting |
N |
| Y |
Lineaire expressie
met inbegrip van herhaling
teller |
aN+b |
a: 0 tot 1000; B: 1 tot 1000
N: Herhaal tegenwaarde |
| Wilde kaart |
* |
Kan ongeacht de lengte worden ontvangen
(ontvang slechts binnen berichten) |
| Word benoeming |
Gelezen Word
(I/O geheugen
om gegevens) te verzenden |
Specificeer gebruiken
3de operand van
Van PMCR (260) de instructie. |
Vastgesteld belangrijk adres
+ n (lineair
uitdrukking + B,
met inbegrip van herhaling
tegenn, is ook
mogelijk voor n.) |
Specificeer het gebruiken van een verbinding
woord. |
I/O direct geheugen
benoeming |
| De codes van de foutencontrole |
LRC, LRC2, crc-CCITT, crc-16, de SOM, SUM1, en SUM2 kunnen worden berekend. |
Maximumlengte van
verzend/ontvang
berichten |
1.000 bytes. (Kan de maximumlengte van A tussen 200 en 1.000 bytes in het Opstellingsgebied worden geplaatst.) |
Maximumaantal van
gegevensattributen
geregistreerd in
bericht |
96 attributen *5 |
Maximumaantal van
schrijf gegevensattributen
geregistreerd in
bericht |
30 attributen *6 |
| Spoorfunctie *7 |
Een totaal van tot 1.700 bytes (karakters) van tijdreeksengegevens kunnen binnen worden gevonden verzenden en ontvangen
berichten.
De veranderingen in de stap Nr en de controlesignalen zoals RS en Cs kunnen ook worden gevonden. |
