Plaats van herkomst:
China/JAPAN
Merknaam:
Proface
Modelnummer:
PFXGP4301TAD
Video

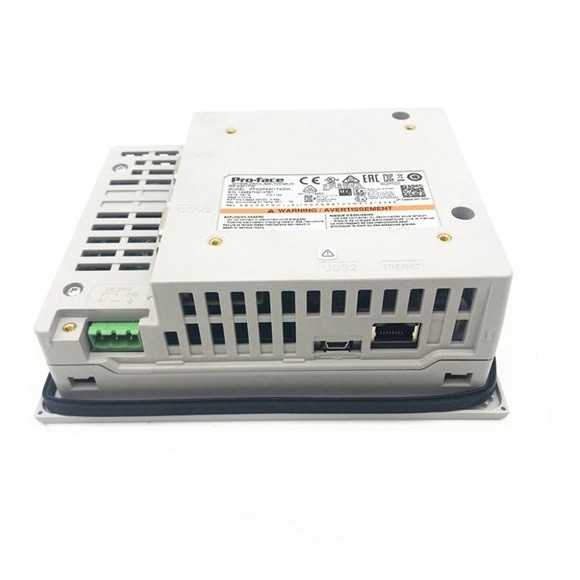

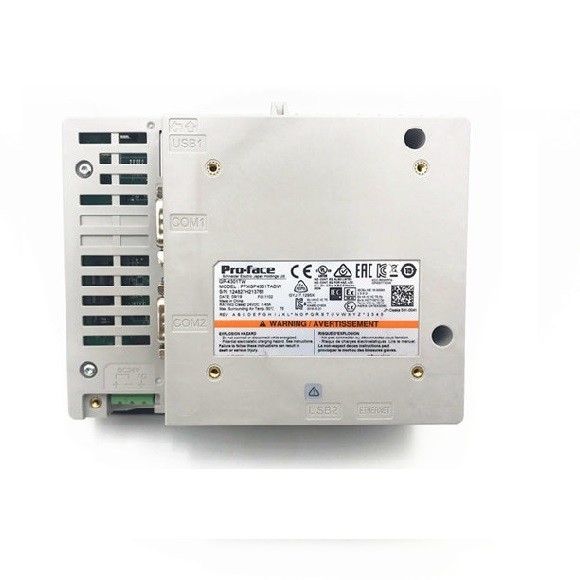

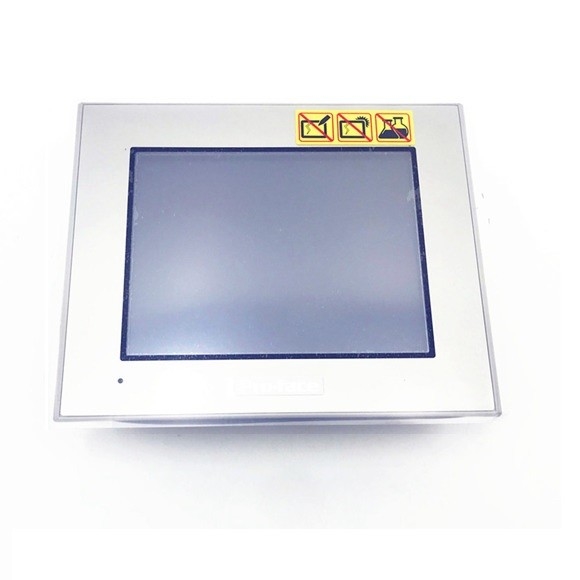

Proface gp-4301T Modelpfxgp4301tad HMI Touchscreen 5,7“
Productdetails
Pro-Gezichtsgp4000 touchscreen HMI is 5.7in 320 x 240 de vertoning van de pixelkleur. Deze energie efficiënte LEIDENE vertoning heeft geen paneel van de net analoog aanraking voor beter zicht en nauwkeurige deelplaatsing. Het steunt tot vier protocolbestuurders, gelijktijdig. Aangezien het tot 10 keer sneller dan conventionele exploitantinterfaces is, is het volkomen geschikt voor de overdracht van de hoge snelheidstoepassing. Het heeft vele geavanceerde eigenschappen zoals slimme alarmanalyse, gemakkelijke bemonstering van gegevens, en automatisch operationeel logboek, onder vele anderen die tot het een ideale mens aan machineinterface maken.
• 65k kleuren
• Bestand corrosie en trilling
• Het klantgerichte slimme scherm
• Verbeterde duurzaamheid
• Vingerafdrukauthentificatie
• Betere startsnelheid
• Paneel van de matrijs het weerstand biedende aanraking
• Externe toegang en controle
• Twee gesteunde puntaanraking
• Brede gesteunde waaier van communicatie protocol
| Vertoningstype |
TFT-Kleur LCD
|
|---|---|
| Vertoningsgrootte |
5.7“
|
| Resolutie |
320 x 240 pixel (QVGA)
|
| Efficiënt Vertoningsgebied |
W115.2 x H86.4 mm [W4.54 x H3.40 binnen.]
|
| Vertoningskleuren |
65.536 Kleuren (Geen knipoogje)/16.384 Kleuren (Knipoogje)
|
| Backlight |
Witte leiden (Gebruikers nonreplaceable delen. Wanneer de vervanging wordt vereist, contacteer uw lokale verdeler.)
|
| Helderheidscontrole |
16 die Niveaus (met het aanrakingspaneel of de software worden aangepast)
|
| Backlightlevensduur |
50.000 u of meer (ononderbroken verrichting bij 25°C [77 °F] vóór de dalingen van de backlighthelderheid aan 50%)
|
| Taaldoopvonten |
Japanner: 6,962 (JIS-Normen 1 & 2) (met inbegrip van 607 karakters niet-kanji) ANK: 158 (de Koreaanse doopvonten, de Vereenvoudigde Chinese en Traditionele Chinese doopvonten zijn downloadbaar.)
|
| Karaktergrootte |
Standaardlettertype: 8 x 8, 8 x 16, 16 x 16 en 32 x 32 pixeldoopvonten, Slagdoopvont: 6 tot 127 pixeldoopvonten, Beelddoopvont: 8 tot 72 pixeldoopvonten
|
| Tekengrootten |
Standaardlettertype: De breedte kan worden uitgebreid tot 8 keer. De hoogte kan worden uitgebreid tot 8 keer.
|
| 8 x 16 punten |
klusje 40. x 15 rijen
|
| 16 x 16 punten |
klusje 20. x 15 rijen
|
| 32 x 32 punten |
klusje 10. x 7 rijen
|
| 8 x 8 punten |
klusje 40. x 30 rijen
|
| Programmagebied |
FLITS EPROM 132 KB (Gelijkwaardig aan 15.000 stappen)
|
| Veranderlijk Gebied |
SRAM 64 KB (Vervangbare Lithiumbatterij voor reservegeheugen)
|
| Toepassingsgeheugen |
FLITS EPROM 16 MB (met inbegrip van een gebied van het logicaprogramma)
|
| Gegevenssteun |
SRAM 320 KB (Vervangbare Lithiumbatterij voor reservegeheugen)
|
| Kloknauwkeurigheid |
±65 seconde/maand (de afwijking bij kamertemperatuur en macht is WEG)
|
| Aanrakingscomité Type |
Weerstand biedende Film (analogon)
|
| Aanrakingscomité Resolutie |
1.024 x 1.024
|
| Aanrakingscomité Levensduur |
1.000.000 keer of meer
|
| Periodiek (COM1) |
Rs-232C de Lengte van Asynchrone Transmissiegegevens: 7 of 8 beetjes, Pariteit: Oneven niets, of zelfs, Eindebeetje: 1 of 2 beetjes, de Snelheid van de Gegevenstransmissie: 2.400 bps aan 115,2 kbps, Schakelaar: D-Sub9 (stop)
|
| Periodiek (COM2) |
Rs-422/485 de Lengte van Asynchrone Transmissiegegevens: 7 of 8 beetjes, Pariteit: niets, zelfs of Odd Stop Bit: 1 of 2 beetjes, de Snelheid van de Gegevenstransmissie: 2.400 bps aan 115,2 kbps de Schakelaar, van 187.5kbps (MPI): D-Sub9 (stop)
|
| Ethernet (LAN) |
IEEE802.3i/IEEE802.3u, Schakelaar 10base-t/100base-TX: Modulaire hefboom (rj-45) x 1
|
| USB (TYPE-A) |
Is met USB2.0 (type-a) x 1, Voedingvoltage: in overeenstemming Gelijkstroom 5 V ± 5%, Outputstroom: 500 mA of minder, Communicatie Afstand: 5 m [16.4ft.] of minder
|
| USB (mini-B) |
Is met USB2.0 (mini-B) x 1, Communicatie Afstand: in overeenstemming 5 m [16.4ft.] of minder
|
| SD-geheugenkaart |
SD-geheugenkaartgroef x 1
|
1 omhoog aan 60.000 stappen kan in software worden omgezet. Nochtans, vermindert dit de capaciteit van het toepassingsgeheugen (voor het schermgegevens) door 1 MB.
2 afhangend van de werkende temperatuur en de leeftijd van eenheid, kan de klok van -380 tot +90 seconden/maand afwijken. Voor systemen waar dit niveau van afwijking een probleem is, zou de gebruiker aanpassingen controleren en wanneer dat nodig is moeten maken.
| Geschat Inputvoltage |
Gelijkstroom 24V
|
|---|---|
| De Grenzen van het inputvoltage |
Gelijkstroom 19,2 aan 28.8V
|
| Toelaatbare Voltagedaling |
Mej. 5 of minder
|
| Machtsconsumptie |
10.5 W of minder
|
| Toevloedstroom |
30 A of minder
|
| Voltageduurzaamheid |
AC 1.000 V, 20 mA voor 1 min (tussen het laden en FG-terminals)
|
| Isolatieweerstand |
Gelijkstroom 500 V, 10 MΩ of meer (tussen het laden en FG-terminals)
|
| Omringende Luchttemperatuur |
0 tot 55 °C (32 tot 131 °F)
|
| Opslagtemperatuur |
-20 tot 60 °C (- 4 tot 140 °F)
|
| Omringende Vochtigheid |
10 tot 90% relatieve vochtigheid (natte-boltemperatuur: 39 °C [102,2 °F] of minder - geen condensatie.)
|
| Opslagvochtigheid |
10 tot 90% relatieve vochtigheid (natte-boltemperatuur: 39 °C [102,2 °F] of minder - geen condensatie.)
|
| Stof |
0,1 mg/m ³ (10-7 oz/ft ³) of minder (niet geleidende niveaus)
|
| Verontreinigingsgraad |
Voor gebruik in Verontreinigingsgraad 2 milieu
|
| Atmosfeer |
Vrij van corrosieve gassen
|
| Luchtdruk (hoogtewaaier) |
hPa 800 tot 1.114 (2.000 m [6,561ft.] boven overzees - niveau of minder)
|
| Trillingsweerstand |
Iec/en61131-2 volgzaam, de Enige omvang van 5 tot 9 Herz 3,5 mm [0,14 binnen.], 9 tot 150 Herz Vaste versnelling: 9.8 m/s ², X, Y, z-richtingen voor 10 cycli (ong. 100 min)
|
| Schokweerstand |
Iec/en61131-2 volgzame 147 m/s ², X, Y, z-richtingen voor 3 keer
|
| Lawaaiimmuniteit |
Lawaaivoltage: 1.000 vp-P, Impulsduur: 1 µs, Stijgingstijd: 1 NS (via lawaaisimulator)
|
| Elektrostatische Lossingsimmuniteit |
De Methode van de contactlossing: 6 kV (iec/en61000-4-2 Niveau 3)
|
| Het aan de grond zetten |
Het functionele aan de grond zetten: Het aan de grond zetten van weerstand van 100Ω, 2mm ² (AWG 14) of dikkere draad, of de toepasselijke norm van uw land. (Zelfde voor de terminals van FG en SG-)
|
| Structuur |
IP65fnema #250 TYPE 4X/13 (op het voorpaneel wanneer behoorlijk geïnstalleerd in een bijlage)
|
| Het koelen Methode |
Natuurlijke luchtcirculatie
|
| Gewicht ong. |
0,8 kg [1,8 pond] of minder (vertoningseenheid slechts)
|
| Externe dimensies |
W169.5 x H137 x D59.5 mm [W6.67 x H5.39 x D2.34 binnen.]
|
| Het Comité sneed Afmetingen |
W156 x H123.5 mm [W6.14 x H4.86 binnen.], Comité diktegebied: 1,6 tot 5 mm [0,06 tot 0,2 binnen.]
|
