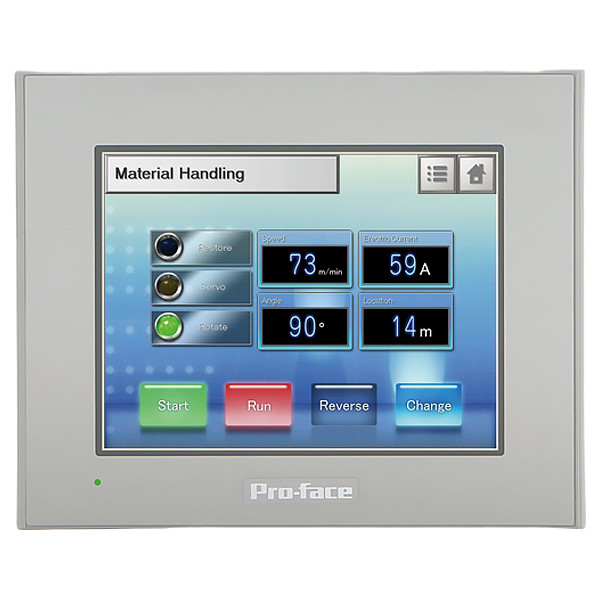

PFXGM4301 TAD Proface HMI met de Kleurenlcd van 5,7 Duimtft Vertoning

Name: PFXGM4301 TAD Proface HMI met de Kleurenlcd van 5,7 Duimtft Vertoning
Brand: Changsha Zhinian Automation Equipment Co., Ltd.
SKU: PFXGM4301TAD
Price: 2,550.00 USD
Availability: InStock

Plaats van herkomst	China/Japan
Merknaam	Proface
Modelnummer	PFXGM4301TAD

Productgegevens

Merk:

Proface

Voorwaarde:

Nieuw

Levertijd:

Voorraad

MOQ:

Plaats van herkomst:

China/Japan

munteenheid:

USD/RMB

Garantie:

12 maanden

Het verschepen termijn:

DHL/TNT/UPS/FEDEX enz

Markeren:

PFXGM4301 TAD Proface HMI

5.7Inch TFT LCD-Vertoning Proface HMI

Betalings- en verzendvoorwaarden

Min. bestelaantal

1/st

Prijs

USD100-5000/pc

Verpakking Details

Karton verpakking

Levertijd

3-5 werkdagen

Betalingscondities

T/T, Western Union

Levering vermogen

10st/per week

Productbeschrijving

PFXGM4301 TAD Proface HMI de 7 Duim LEIDENE Heet Verkooptouch screen van Backlight

Standaardproductinformatie

Familie

HMI

Reeks

GP4000M Series

Grootte

5“

Model

PFXGM4301TAD

Globale Code

PFXGM4301TAD

Producteigenschappen

Modulaire 5“ gelijkstroom Analogon

Reparatiestatus

- (De Onderhoudsdienst is niet beschikbaar. Vervangen door een nieuwe eenheid onder garantie.)

Vertoningsspecificaties

Vertoningstype

TFT-Kleur LCD

Vertoningsgrootte

5.7“

Resolutie

320 x 240 pixel (QVGA)

Efficiënt vertoningsgebied

W115.2 x H86.4 mm [W4.54 x H3.40 binnen.]

Vertoningskleuren

65.536 kleuren

Backlight

Witte leiden (niet vervangbare gebruiker. Wanneer de vervanging wordt vereist, contacteer uw lokale verdeler.)

Backlightlevensduur

50.000 u of meer (elk in ononderbroken verrichting bij 25 °C [77 °F] vóór de dalingen van de backlighthelderheid aan 50%)

Helderheidscontrole

16 die Niveaus (met aanrakingspaneel of software worden aangepast)

Het type van aanrakingspaneel

Weerstand biedende Film (analogon)

Het leven van het aanrakingspaneel

1.000.000 keer of meer

Taaldoopvonten

Japanner: 6,962 (JIS-Normen 1 & 2) (met inbegrip van 607 karakters niet-kanji), ANK: 158 (Koreaanse, Traditionele Chinees, Vereenvoudigde Chinees, Thai en Cyrillic kunnen van doopvont het plaatsen van de het schermredacteur worden toegevoegd. )

Karaktergrootte

Standaardlettertype: 8 x 8, 8 x 16, 16 x 16 en 32 x 32 pixeldoopvonten, Slagdoopvont: 6 tot 127 pixeldoopvonten, Beelddoopvont: 8 tot 72 pixeldoopvonten

Tekengrootten

Standaardlettertype: De breedte kan worden uitgebreid tot 8 keer. De hoogte kan worden uitgebreid tot 8 keer.*1

8 x 8 punten

klusje 40. x 30 rijen

8 x 16 punten

klusje 40. x 15 rijen

16 x 16 punten

klusje 20. x 15 rijen

32 x 32 punten

klusje 10. x 7 rijen

1anderetekengroottenkunnenopstellingmetdeRedacteurssoftwarezijn.

Elektrospecificaties

Geschat inputvoltage

24 Vdc

De grenzen van het inputvoltage

20,4 tot 28,8 Vdc

Toelaatbare voltagedaling

Mej. 7 of minder

Machtsconsumptie

6.8 W of minder

Toevloedstroom

30 A of minder

Lawaaiimmuniteit

Iec61000-4, 2kV-Machtshaven, 1kV-Signaalhavens

Voltageduurzaamheid

1.000 Vac, 20 mA 1 minuut (tussen machtsterminal en FG-terminals)

Isolatieweerstand

500 Vdc, 10 MΩ of meer (tussen machtsterminal en FG-terminals)

Milieuspecificaties

Internationale veiligheidsnorm

Omringende luchttemperatuur

0 tot 50 °C [32 tot 122 °F]*2

Opslagtemperatuur

-20 tot +60 °C [- 4 tot 140 °F]

Omringende vochtigheid

85% relatieve vochtigheid (natte-boltemperatuur: [102,2 °F] max. 39 °C - geen condensatie)

Opslagvochtigheid

10% aan 90%-relatieve vochtigheid (niet het condenseren, natte-boltemperatuur 39 °C [102,2 °F] of minder)

Stof

0,1 mg/m3 (10-7 oz/ft3) of minder (niet geleidende niveaus)

Verontreinigingsgraad

Voor gebruik in Verontreinigingsgraad 2 milieu

Corrosieve gassen

Vrij van corrosieve gassen

Luchtdruk (hoogtewaaier)

hPa 800 tot 1.114 (2.000 m [6.561 voet] boven overzees - niveau of minder)

Trillingsweerstand

IEC/EN volgzame 61131-2, de enige omvang van 5 tot 9 Herz 3,5 mm [0,14 binnen.]

Elektrostatische lossingsimmuniteit

Iec61000-4-2, 6 kV direct contact, 8 kV luchtcontact

Dalingsweerstand

IEC/EN volgzame 61131-2, 147 m/s2, x, y, de richtingen van z 3

2wanneerhetgebruikenineenmilieuwaardetemperatuurvoor een langdurige periodewordtof40°Coverschrijdt, kanhetniveauvan het hetschermcontrastvanzijnorigineelniveauvanhelderheidverminderen.

Geheugen

Toepassingsgeheugen

Wanneer het gebruiken van GP-Pro EX:
- Media: FLITS EPROM
- Het schermgebied: 8MB *Use het het schermgebied wanneer de capaciteit van het gebied van de gebruikersdoopvont - bijvoorbeeld wordt overschreden, wanneer een beelddoopvont of een beelddoopvont worden gebruikt.
- Het Gebied van de gebruikersdoopvont: Niets
- Het Gebied van het logicaprogramma: 132KB (Gelijkwaardig aan 15.000 stappen) * kunnen tot 60.000 stappen in software worden omgezet. Nochtans, vermindert dit de capaciteit van het toepassingsgeheugen (voor het schermgegevens) door 1 MB.
- Beschikbare ruimte: Niets

Verwijderbaar Systeem: Nr*3

Reservegeheugen

Wanneer het gebruiken van GP-Pro EX:
- Het schermgebied: nvSRAM 128KB
- Veranderlijk Gebied: Niets

Batterij: Niets*4

Kloknauwkeurigheid

Gebruikt de klok van een extern apparaat*5

3gebruikhethetschermgebiedwanneerdecapaciteitvan hetgebiedvan degebruikersdoopvont-bijvoorbeeldwordtoverschreden, wanneereenbeelddoopvontofeenbeelddoopvontwordengebruikt.
Tot 60.000 stappen kunnen in software worden omgezet. Nochtans, vermindert dit de capaciteit van het toepassingsgeheugen (voor het schermgegevens) door 1 MB.

4hettoepassingsgeheugenkan128KBvoorGegevenssteunverstrekken. Voorverdereinformatie, gelievete verwijzennaarhetGP-ProEXreferentiehandboek.

5opstellingdeeigenschap„vanKlokupdates„metdeRedacteurssoftware. Gelievete verwijzennaarhetGP-ProEX„Gemeenschappelijke“referentiehandboek-„klokUpdatemontages“voordetails.

Interfacespecificaties

Periodiek (COM1)

Asynchrone Transmissie: Rs-232C/422/485, Gegevenslengte: 7 of 8 beetjes, Eindebeetje: 1 of 2 beetjes, Pariteit: Niets, zelfs of Oneven, de Snelheid van de Gegevenstransmissie: 2.400 tot 115.200 bps, 187.500 bps (MPI), Schakelaar: D-Sub 9 speld (stop)

USB (Type A)

Is met USB 2,0 (Type A) x 1 in overeenstemming
Voedingvoltage: 5 Vdc ± 5%
Communicatie afstand: 3 m [9,84 voet] of minder

USB (mini-B)

Is met USB 2,0 (mini-B) x 1, Communicatie Afstand: in overeenstemming 5 m [16,4 voet] of minder

Ethernet

IEEE802.3i/IEEE802.3u, 10base-t/100base-TX, Schakelaar: Modulaire hefboom (rj-45) x 1

Structurele specificaties

Het aan de grond zetten

Het functionele aan de grond zetten: Het aan de grond zetten van weerstand van 100 Ω, 2 mm2 (AWG 14) of dikkere draad, of de toepasselijke zelfde norm van uw land (voor de terminals van FG en SG-).

Het koelen methode

Natuurlijke luchtcirculatie

Structuur

NEMA#250 TYPE 4X (binnen, geïnstalleerd in een bijlage)
Vertoningsmodule: IP65F
Achtermodule: IP20

Gewicht

0,62 kg [1,37 pond] of minder

Afmetingen

Externe dimensies
