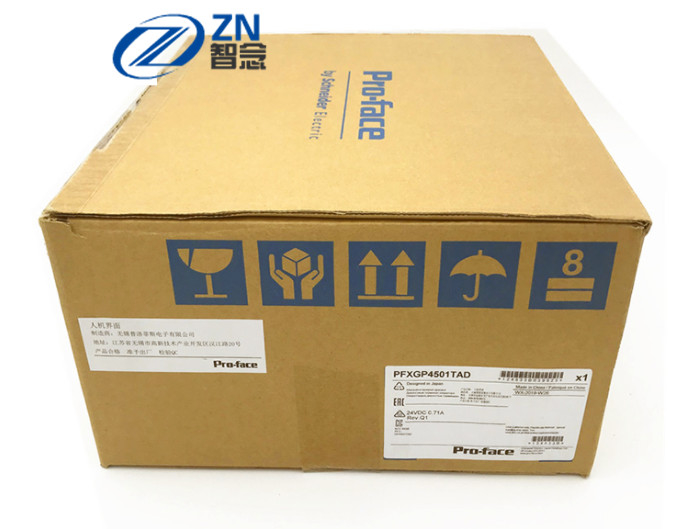

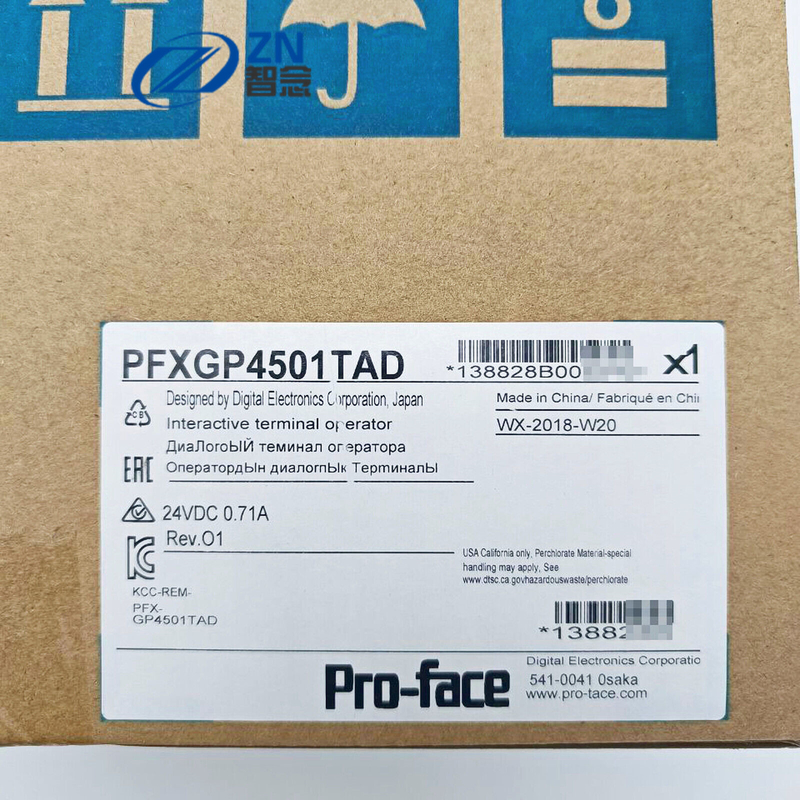

PFXGP4501 TAD Proface HMI het 7 Duim LEIDENE Touche screen van Backlight

Name: PFXGP4501 TAD Proface HMI het 7 Duim LEIDENE Touche screen van Backlight
Brand: Changsha Zhinian Automation Equipment Co., Ltd.
SKU: PFXGP4501TAD
Price: 2,550.00 USD
Availability: InStock

Plaats van herkomst	China/Japan
Merknaam	Proface
Modelnummer	PFXGP4501TAD

Productgegevens

Merk:

Proface

Voorwaarde:

Nieuw

Levertijd:

Voorraad

MOQ:

Plaats van herkomst:

China/Japan

munteenheid:

USD/RMB

Garantie:

12 maanden

Het verschepen termijn:

DHL/TNT/UPS/FEDEX enz

Markeren:

PFXGP4501TAD

7Inch het LEIDENE Scherm Proface HMI

Betalings- en verzendvoorwaarden

Min. bestelaantal

1/st

Prijs

USD100-5000/pc

Verpakking Details

Karton verpakking

Levertijd

3-5 werkdagen

Betalingscondities

T/T, Western Union

Levering vermogen

10st/per week

Productbeschrijving

PFXGP4501 TAD Proface HMI het 7 Duim LEIDENE Touche screen van Backlight

Standaardproductinformatie

Familie

HMI

Reeks

GP4000 reeks

Grootte

10“

Model

PFXGP4501TAD

Globale Code

PFXGP4501TAD

Producteigenschappen

10“ gelijkstroom-Analogon

Reparatiestatus

✔ (de Onderhoudsdienst kan beschikbaar, worden gehandhaafd.)

Vertoningsspecificaties

Vertoningstype

TFT-Kleur LCD

Vertoningsgrootte

10.4“

Resolutie

640 x 480 pixel (VGA)

Efficiënt vertoningsgebied

W211.2 x H158.4 mm [W8.31 x H6.24 binnen.]

Vertoningskleuren

65.536 kleuren (Geen knipoogje)/16.384 kleuren (Knipoogje)

Backlight

Witte leiden (niet vervangbare gebruiker. Wanneer de vervanging wordt vereist, contacteer uw lokale verdeler.)

Backlightlevensduur

50.000 u of meer (elk in ononderbroken verrichting bij 25 °C [77 °F] vóór de dalingen van de backlighthelderheid aan 50%)

Helderheidscontrole

16 die Niveaus (met aanrakingspaneel of software worden aangepast)

Het type van aanrakingspaneel

Weerstand biedende Film (analogon)

De resolutie van het aanrakingspaneel

1.024 x 1.024

Het leven van het aanrakingspaneel

1.000.000 keer of meer

Taaldoopvonten

Japanner: 6,962 (JIS-Normen 1 & 2) (met inbegrip van 607 karakters niet-kanji), ANK: 158 (Koreaanse, Traditionele Chinees, Vereenvoudigde Chinees, Thai en Cyrillic kunnen van doopvont het plaatsen van de het schermredacteur worden toegevoegd. )

Karaktergrootte

Standaardlettertype: 8 x 8, 8 x 16, 16 x 16 en 32 x 32 pixeldoopvonten, Slagdoopvont: 6 tot 127 pixeldoopvonten, Beelddoopvont: 8 tot 72 pixeldoopvonten

Tekengrootten

Standaardlettertype: De breedte kan worden uitgebreid tot 8 keer. De hoogte kan worden uitgebreid tot 8 keer.*1

8 x 8 punten

klusje 80. x 60 rijen

8 x 16 punten

klusje 80. x 30 rijen

16 x 16 punten

klusje 40. x 30 rijen

32 x 32 punten

klusje 20. x 15 rijen

1anderetekengroottenkunnenopstellingmetdeRedacteurssoftwarezijn.

Elektrospecificaties

Geschat inputvoltage

24 Vdc

De grenzen van het inputvoltage

19,2 tot 28,8 Vdc

Toelaatbare voltagedaling

Mej. 10 of minder

Machtsconsumptie

17 W of minder

Toevloedstroom

30 A of minder

Lawaaiimmuniteit

Lawaaivoltage: 1.000 vp-P
Impulsduur: 1 µs
Stijgingstijd: 1 NS
(via lawaaisimulator)

Voltageduurzaamheid

1.000 Vac, 20 mA 1 minuut (tussen machtsterminal en FG-terminals)

Isolatieweerstand

500 Vdc, 10 MΩ of meer (tussen machtsterminal en FG-terminals)

Milieuspecificaties

Internationale veiligheidsnorm

Omringende luchttemperatuur

0 tot 55 °C [32 tot 131 °F]

Opslagtemperatuur

-20 tot +60 °C [- 4 tot 140 °F]

Omringende vochtigheid

10 tot 90% relatieve vochtigheid (natte-boltemperatuur: [102,2 °F] max. 39 °C - geen condensatie)

Opslagvochtigheid

10 tot 90% relatieve vochtigheid (natte-boltemperatuur: [102,2 °F] max. 39 °C - geen condensatie)

Stof

0,1 mg/m3 (10-7 oz/ft3) of minder (niet geleidende niveaus)

Verontreinigingsgraad

Voor gebruik in Verontreinigingsgraad 2 milieu

Corrosieve gassen

Vrij van corrosieve gassen

Luchtdruk (hoogtewaaier)

hPa 800 tot 1.114 (2.000 m [6.561 voet] boven overzees - niveau of minder)

Trillingsweerstand

IEC/EN volgzame 61131-2
de enige omvang van 5 tot 9 Herz 3,5 mm [0,14 binnen.]
9 tot 150 Herz bevestigden versnelling: 9.8 m/s2
X, Y, z-richtingen voor 10 cycli (ong. 100 min.)

Schokweerstand

IEC/EN 61131-2 volgzame 147 m/s2, X, Y, z-richtingen voor 3 keer

Elektrostatische lossingsimmuniteit

De Methode van de contactlossing: 6 kV (iec/en61000-4-2 Niveau 3)

Geheugen

Toepassingsgeheugen

Wanneer het gebruiken van GP-Pro EX:
- Media: FLITS EPROM
- Het schermgebied: 32MB *Use het het schermgebied wanneer de capaciteit van het gebied van de gebruikersdoopvont - bijvoorbeeld wordt overschreden, wanneer een beelddoopvont of een beelddoopvont worden gebruikt.
- Het Gebied van de gebruikersdoopvont: 8MB
- Het Gebied van het logicaprogramma: 132KB (Gelijkwaardig aan 15.000 stappen) * kunnen tot 60.000 stappen in software worden omgezet. Nochtans, vermindert dit de capaciteit van het toepassingsgeheugen (voor het schermgegevens) door 1 MB.
- Beschikbare ruimte: Niets

Verwijderbaar Systeem: Nr

Reservegeheugen

Wanneer het gebruiken van GP-Pro EX:
- Het schermgebied: SRAM 320KB
- Veranderlijk Gebied: SRAM 64KB

Batterij: Vervangbare batterij/Primaire batterij voor de steun van klokgegevens

Kloknauwkeurigheid

±65 seconde. /month (de afwijking bij kamertemperatuur en macht is WEG)*2

2afhangendvandewerkendetemperatuurendeleeftijdvaneenheid, kandeklokvan-380tot+90seconden./monthafwijken. Voorsystemenwaarditniveauvanafwijkingeenprobleemis, zou degebruikeraanpassingencontroleren enwanneer dat nodig ismoetenmaken.

Interfacespecificaties

Periodiek (COM1)

Asynchrone Transmissie: Rs-232C, Gegevenslengte: 7 of 8 beetjes, Eindebeetje: 1 of 2 beetjes, Pariteit: Niets, zelfs of Oneven, de Snelheid van de Gegevenstransmissie: 2.400 tot 115.200 bps, Schakelaar: D-Sub 9 (stop)

Periodiek (COM2)

Asynchrone Transmissie: Rs-422/485, Gegevenslengte: 7 of 8 beetjes, Eindebeetje: 1 of 2 beetjes, Pariteit: Niets, zelfs of Oneven, de Snelheid van de Gegevenstransmissie: 2.400 tot 115.200 bps, 187.500 bps (MPI), Schakelaar: D-Sub 9 speld (stop)

USB (Type A)

Is met USB 2,0 (Type A) x 1 in overeenstemming
Voedingvoltage: 5 Vdc ± 5%
Outputstroom: 500 mA of minder
Communicatie afstand: 5 m [16,4 voet] of minder

USB (mini-B)

Is met USB 2,0 (mini-B) x 1, Communicatie Afstand: in overeenstemming 5 m [16,4 voet] of minder

Ethernet

IEEE802.3i/IEEE802.3u, 10base-t/100base-TX, Schakelaar: Modulaire hefboom (rj-45) x 1

SD-geheugenkaart

SD-geheugenkaartgroef x 1

Structurele specificaties

Het aan de grond zetten

Het functionele aan de grond zetten: Het aan de grond zetten van weerstand van 100 Ω, 2mm2 (AWG 14) of dikkere draad, of de toepasselijke norm van uw land. (Zelfde voor de terminals van FG en SG-)

Het koelen methode

Natuurlijke luchtcirculatie

Structuur

IP65fnema #250 TYPE 4X/13 (op het voorpaneel wanneer behoorlijk geïnstalleerd in een bijlage)*3

Externe dimensies

W272.5 x H214.5 x D57 mm [W10.73 x H8.45 x D2.25 binnen.]

Comité verwijderde afmetingen

W259 x H201 mm [W10.19 x H7.91 binnen.]
Comité diktegebied: 1,6 tot 5 mm [0,06 tot 0,2 binnen.]*4

Gewicht

2 kg [4,41 pond] of minder

3 diehetvoorgezichtvandit dieproduct, ineenstevigpaneelwordtgeïnstalleerd, isgetestgebruikendvoorwaardengelijkwaardigaandenormenindespecificatiewordengetoond.

4voordimensionaletolerantie, isalles+1/-0mm[+0.04/0binnen.]enRinhoekonderR3[R0.12binnen.]. Zelfs alsdediktevan deinstallatiemuurbinnendegeadviseerdewaaiervoorhet„ComitéissnijdAfmetingen“, afhankelijk vanhetmateriaalvan demuur, grootte, endeinstallatieplaatsvanGPeenheidenandereapparaten, deinstallatiemuurkonscheeftrekken. Omhetscheeftrekkente verhinderen, kandeinstallatieoppervlaktemoetenwordenversterkt.

Afmetingen

Externe dimensies
