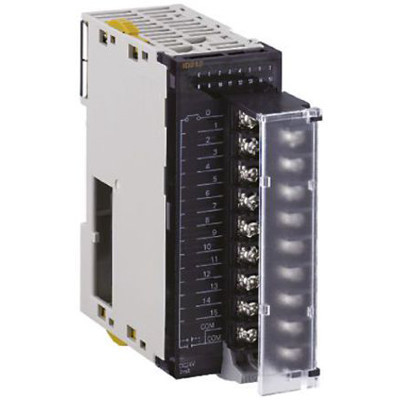

PLC Omron Programmeerbaar Logicacontrolemechanisme CJ1W-OD261

PLC Omron Programmeerbaar Logicacontrolemechanisme

Controlemechanisme van de Omron het Programmeerbare Logica

CJ1W-OD261

Plaats van herkomst:

China/JAPAN

Merknaam:

Omron

Modelnummer:

CJ1W-OD261

Neem contact met ons op

Vraag een offerte

PLC Omron Programmeerbaar Logicacontrolemechanisme CJ1W-OD261

Product Details

Merk:

OMRON

Voorwaarde:

Nieuw

Levertijd:

Voorraad

MOQ:

Plaats van herkomst:

China/JAPAN

Munt:

USD/RMB

Garantie:

12 maand

Het verschepen Termijn:

DHL/TNT/UPS/FEDEX enz.

Payment & Shipping Terms

Min. bestelaantal

1/PC

Prijs

$50-500

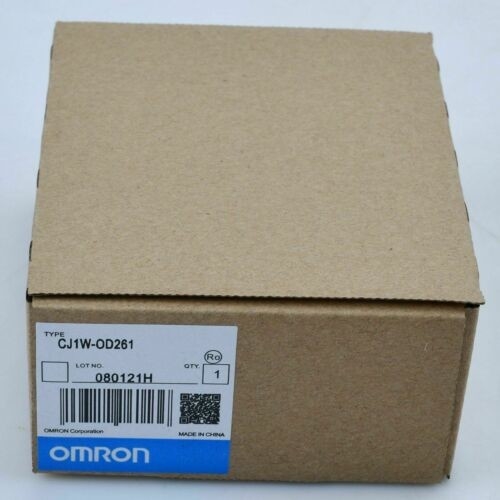

Verpakking Details

karton verpakking

Levertijd

3-5Working dagen

Betalingscondities

T/T, Western Union

Levering vermogen

10pc/per week

CJ1W-IC101 PLC-uitbreidingsbesturingsmodule met uitbreidingsrek en IO-module

Vind de beste prijs

CJ1W-MAD42 OMRON PLC ANALOGE I/O-MODULE 4 IN / 2 UIT

Vind de beste prijs

CJ1W-OD262 Omron PLC-uitgangsmodule Automatiseringsapparatuur

Vind de beste prijs

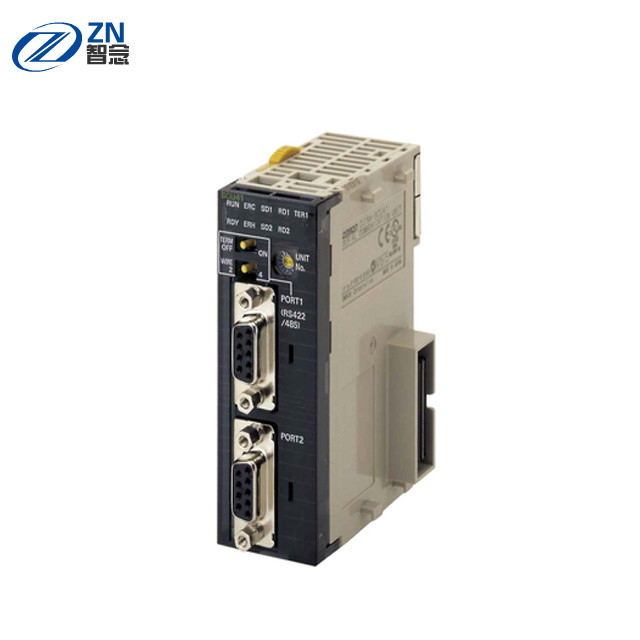

CJ1W-SCU31-V1 Omron Model Verouderde seriële communicatie-eenheid

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Product Description

PLC Omron Programmeerbaar Logicacontrolemechanisme CJ1W-OD261

Internationale Normen

De normen worden afgekort als volgt: U: UL, U1: UL (Klasse I Afdeling 2 Producten voor Gevaarlijke Plaatsen), C: CSA, UC: cULus, UC1: cULus (Klasse I Afdeling 2 Producten voor Gevaarlijke Plaatsen), Cu: CUL, N: NK, L: Lloyd, en Ce: De EG Richtlijnen.
Contacteer uw OMRON representatief voor verdere details en toepasselijke voorwaarden voor deze normen.

Outputeenheden

Eenheid type	Product naam	Specificaties					Nr. van woorden allo- cated	Huidig consump- tion (a)		Model	Tribune ards
Eenheid type	Product naam	Output type	I/O punten	Maximum omschakeling capaciteit	Het Lagerhuis	Extern bedrieg nection	Nr. van woorden allo- cated	5 V	24 V	Model	Tribune ards
CJ1 Basis I/O Eenheden	Relais Contact Output Eenheden	-	8 output	250 VAC/ 24 VDC, 2 A	Inde- hangend contacten	Verwijderbaar terminal blok	1 woorden	0,09	0,048 max.	CJ1W-OC201	UC1, N, L, CE
	Relais Contact Output Eenheden	-	16 output	250 VAC/ 24 VDC, 2 A	16 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,11	0,096 max.	CJ1W-OC211
	Triac Output Eenheid	-	8 output	250 VAC, 0,6 A	8 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,22	-	CJ1W-OA201
	Tran- sistor Output Eenheden	Het dalen	8 output	12 tot 24 VDC, 2 A	4 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,09	-	CJ1W-OD201
		Het dalen	8 output	12 tot 24 VDC, 0,5 A	8 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,10	-	CJ1W-OD203
		Het dalen	16 output	12 tot 24 VDC, 0,5 A	16 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,10	-	CJ1W-OD211
		Het dalen	16 output (Hoogte snelheid)	24 VDC, 0,5 A	16 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,15	-	CJ1W-OD213	N, L, Ce
		Het dalen	32 output	12 tot 24 VDC, 0,5 A	16 punten, gemeenschappelijke 1	Fujitsu schakelaar	2 woorden	0,14	-	CJ1W-OD231	UC1, N, L, CE
		Het dalen	32 output	12 tot 24 VDC, 0,5 A	16 punten, gemeenschappelijke 1	Mil schakelaar	2 woorden	0,14	-	CJ1W-OD233	UC1, N, L, CE
		Het dalen	32 output (Hoogte snelheid)	24 VDC, 0,5 A	16 punten, gemeenschappelijke 1	Mil schakelaar	2 woorden	0,22	-	CJ1W-OD234	N, L, Ce
		Het dalen	64 output	12 tot 24 VDC, 0,3 A	16 punten, gemeenschappelijke 1	Fujitsu schakelaar	4 woorden	0,17	-	CJ1W-OD261	UC1, N, L, CE
		Het dalen	64 output	12 tot 24 VDC, 0,3 A	16 punten, gemeenschappelijke 1	Mil schakelaar	4 woorden	0,17	-	CJ1W-OD263
		Sourcing	8 output	24 VDC, 2 Kort kring bescherming	4 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,11	-	CJ1W-OD202
		Sourcing	8 output	24 VDC, 0,5 A Plotseling kring bescherming	8 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,10	-	CJ1W-OD204
		Sourcing	16 output	24 VDC, 0,5 A Plotseling kring bescherming	16 punten, gemeenschappelijke 1	Verwijderbaar terminal blok	1 woorden	0,10	-	CJ1W-OD212
		Sourcing	32 output	24 VDC, 0,5 A Plotseling kring bescherming	16 punten, gemeenschappelijke 1	Mil schakelaar	2 woorden	0,15	-	CJ1W-OD232
		Sourcing	64 output	12 tot 24 VDC, 0,3 A	16 punten, gemeenschappelijke 1	Mil schakelaar	4 woorden	0,17	-	CJ1W-OD262

Toebehoren

De schakelaars zijn niet inbegrepen voor modellen met schakelaars. Of gebruik één van de toepasselijke hieronder vermelde schakelaar of gebruik een toepasselijke schakelaar-Eindeenheid van de Blokomzetting of I/O Relaisterminal. Voor details op bedradingsmethodes, verwijs naar Gegevensblad.

Toepasselijke Schakelaars

Fujitsuschakelaars voor output ingevoerde 32, 32, output ingevoerde 64, 64, input/32-output 32, en 16 input/16-output Eenheden

Naam	Bedrieg nection	Opmerkingen		Toepasselijke Eenheden	Model	Tribune ards
40-speld Bedrieg nectors	Gesoldeerd	Fcn-361j040-Au	Schakelaar	Fujitsuschakelaars: CJ1W-ID231 (32 input): 1 per Eenheid CJ1W-ID261 (64 input): 2 per Eenheid CJ1W-OD231 (32 output): 1 per Eenheid CJ1W-OD261 (64 output): 2 per Eenheid CJ1W-MD261 (32 input, 32 output): 2 per Eenheid	C500-CE404	-
	Gesoldeerd	Fcn-360c040-J2	Schakelaar Dekking		C500-CE404
	Geplooid	Fcn-363J040	Huisvesting		C500-CE405
		Fcn-363j-Au	Schakelaar
		Fcn-360c040-J2	Schakelaar Dekking
	Druk gelast	Fcn-367j040-AU/F			C500-CE403
24-speld Bedrieg nectors	Gesoldeerd	Fcn-361j024-Au	Schakelaar	Fujitsuschakelaars: CJ1W-MD231 (16 input, 16 output): 2 per Eenheid	C500-CE241
	Gesoldeerd	Fcn-360c024-J2	Schakelaar Dekking		C500-CE241
	Geplooid	Fcn-363J024	Contactdoos		C500-CE242
		Fcn-363j-Au	Schakelaar
		Fcn-360c024-J2	Schakelaar Dekking
	Druk gelast	Fcn-367j024-AU/F			C500-CE243

MIL Connectors voor output ingevoerde 32, 32, output ingevoerde 64, 64, input/32-output 32, en 16 input/16-output Eenheden

Naam	Bedrieg nection	Opmerkingen	Toepasselijke Eenheden	Model	Tribune ards
40-speld Bedrieg nectors	Druk gelast	FRC5-AO40-3TOS	MIL Connectors: CJ1W-ID232/233 (32 input): 1 per Eenheid CJ1W-OD232/233/234 (32 output): 1 per Eenheid CJ1W-ID262 (64 input): 2 per Eenheid CJ1W-OD262/263 (64 output): 2 per Eenheid CJ1W-MD263/563 (32 input, 32 output): 2 per Eenheid	Xg4m-4030-t	-
40-speld Bedrieg nectors	Geplooid	-		XG5N-401 *	-
20-speld Bedrieg nectors	Druk gelast	FRC5-AO20-3TOS	MIL Connectors: CJ1W-MD232/233 (16 input, 16 output): 2 per Eenheid	Xg4m-2030-t	-
20-speld Bedrieg nectors	Geplooid	-		XG5N-201 *	-

* De golfplaatcontacten worden ook vereist. Verwijs naar Gegevensblad voor details.

De toepasselijke schakelaar-Eindeenheden van de Blokomzetting

De grootte en het Opzetten zijn verwijzen naar Gegevensblad.

Type Reeks	Num- ber van polen	Bedrading methode	Ter- minal type	Gemeenschappelijk terminals	I/O Eenheden	Model *	Tribune ards
				Drainagemechanisme weerstand
				Indicatoren
PLCs/ XW2R	34	Phillips schroef	M3	Nr	CJ1W-OD231 CJ1W-OD261	XW2R-J34GD-C3	-
		Phillips schroef	M3		CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263	XW2R-J34GD-C4
		Ingelast schroef (stijging omhoog)	M3 (Euro pean type)		CJ1W-OD231 CJ1W-OD261	XW2R-E34GD-C3
		Ingelast schroef (stijging omhoog)	M3 (Euro pean type)		CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263	XW2R-E34GD-C4
		Duw-in de lente	Klem		CJ1W-OD231 CJ1W-OD261	XW2R-P34GD-C3
		Duw-in de lente	Klem		CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263	XW2R-P34GD-C4

Nota: Voor de combinatie Outputeenheden met de schakelaar-Eindeenheden van de Blokomzetting, verwijs naar 2. Het verbinden
De schakelaar-eindeenheden van de Blokomzetting.
* Representatieve slechts modellen. Voor details, verwijs naar de XW2R-reekscatalogus (Kat. Nr. G077).

Verbindende Kabels voor de schakelaar-Eindeenheden van de Blokomzetting

Verschijning	Schakelaars	Kabellengte [m]	Model
XW2Z- [] [] [] B	Één Schakelaar van 40 speldfujitsu aan Één 40 speld MIL Connector	0,5	XW2Z-050B
		1	XW2Z-100B
		1.5	XW2Z-150B
		2	XW2Z-200B
		3	XW2Z-300B
		5	XW2Z-500B
XW2Z- [] [] [] K	Één 40 speld MIL Connector aan Één 40 speld MIL Connector	0,5	XW2Z-C50K
		1	XW2Z-100K
		1.5	XW2Z-150K
		2	XW2Z-200K
		3	XW2Z-300K
		5	XW2Z-500K

Toepasselijke I/O Relaisterminals

De grootte (horizontale steun) en de Steun zijn verwijzen naar Gegevensblad.

Type Reeks	Specificaties						Model	Tribune ards
Type Reeks	Classificatie		Po- lar- ity	Aantal van punten	Geschat OP straathond huur bij contacten	Geschat voltage	Model	Tribune ards
Duw-in Plus terminal blok G70V	In zet	Gelijkstroom input	NPN	16 (SPST- GEEN × 16)	50 mA	24 VDC	*G70V-SID16P 4**	UC, Ce (TÜV certi- fied)
			PNP				*G70v-sid16p-1 4**
			NPN				*G70V-SID16P-C16 5**
			PNP				*G70v-sid16p-1-C16 5**
	Uit zet	Relais output	NPN	16 (SPDT × 16)	6 a punt, 10 a gemeenschappelijk		*G70V-SOC16P 4**
			PNP				*G70v-soc16p-1 4**
			NPN				*G70V-SOC16P-C4 6**
			PNP				*G70v-soc16p-1-C4 6**
Norm G7TC	In zet	AC input	NPN	16 (SPST- GEEN × 16)	1A	100/(110) VAC	G7TC-IA16 AC100/110	U, C
		AC input				200/(220) VAC	G7TC-IA16 AC200/220
		Gelijkstroom input				12 VDC	G7TC-ID16 DC12
						24 VDC	G7TC-ID16 DC24
						100/110 VDC	G7TC-ID16 DC100/110
	Uit zet	Relais output	NPN	8 (SPST- GEEN × 8)	5A	12 VDC	G7TC-OC08 DC12
				8 (SPST- GEEN × 8)		24 VDC	G7TC-OC08 DC24
				16 (SPST- GEEN × 16)		12 VDC	G7TC-OC16 DC12
				16 (SPST- GEEN × 16)		24 VDC	G7TC-OC16 DC24
			PNP	16 (SPST- GEEN × 16)		12 VDC	G7TC-OC16-1 DC12
			PNP	16 (SPST- GEEN × 16)		24 VDC	G7TC-OC16-1 DC24
Hoog capaciteit contactdoos G70A *1 (Contactdoos slechts)	In zet	Relais input	NPN/ PNP	16 (SPDT × 16 mogelijk met G2R Relais)	100 mA	110 VDC max., 240 VAC max. *2	G70a-zoc16-5	U, C, Ce (VDE certi- fied)
	Uit zet	Relais output	NPN		10 A (Terminal blok toelaatbaar	24 VDC	G70a-zoc16-3
	Uit zet	Relais output	PNP		10 A (Terminal blok toelaatbaar	24 VDC	G70a-zoc16-4
Ruimte besparing Verticaal type G70d-V	Uit zet	Relais output	NPN	16 (SPST- GEEN × 16)	5 A of 3 een *3	24 VDC	G70D-VSOC16	U, C, Ce (VDE certi- fied)
Ruimte besparing Verticaal type G70d-V		MOSFET relais output	NPN	16 (SPST- GEEN × 16)	0,3 A		G70D-VFOM16	U, C, Ce (VDE certi- fied)
Ruimte besparing Vlak type G70D		Relais output	NPN	8 (SPST- GEEN × 8)	5 A		G70D-SOC08	-
			NPN	16 (SPST- GEEN × 16)	3 A		G70D-SOC16
			PNP	16 (SPST- GEEN × 16)	3 A		G70d-soc16-1
		MOSFET relais output	NPN	16 (SPST- GEEN × 16)	0,3 A		G70D-FOM16
		MOSFET relais output	PNP	16 (SPST- GEEN × 16)	0,3 A		*G70d-fom16-1 7**
Hoog capaciteit, ruimte besparing G70R	Uit zet	Relais output	NPN	8 (SPST- GEEN × 8)	10 A	24 VDC	*G70R-SOC08 7**	-

*1. G70A is een I/O eindcontactdoosproduct. Het relais wordt niet voorzien van de contactdoos. Ben zeker om tot een relais, tijdopnemer afzonderlijk opdracht te geven.
*2. Elk op te zetten relais moet een rol opnemen die juiste specificaties binnen de maximumnominale spanningwaaier heeft.
*3. Acht of minder punten OP: 5 van negen of meer punten de van A, OP: 3 A.
*4. Interne gemeenschappelijk bij eindblok: Geen interne verbindingen
*5. Interne gemeenschappelijk bij eindblok: De interne gemeenschappelijke 16 intern verbonden punten van IO
*6. Interne gemeenschappelijk bij eindblok: Elke 4 punten verbonden intern bij eindblok middenrij.
*7. Product niet meer beschikbaar aan orde.
Nota: 1. Voor de combinatie Inputeenheden met I/O Relais Eind en Verbindende Kabels, verwijs naar 3. Verbindend I/O Relais
Terminals.
2. Gelieve te verwijzen naar elk Informatieblad over details.
3. Wanneer G7TC met een AC nominale spanning wordt gebruikt, schatten drie stromen kunnen worden gebruikt. Als een rolvoltage van 110 of 220
VAC wordt gebruikt, kunnen 50 Herz niet worden gebruikt.

Kabels voor I/O Relaisterminals

Type	Naam	I/O Classifi- kation	Kabellengte L (mm)	Modellen
Fujitsu schakelaars (24 spelden)	Kabels met Schakelaars (1:1) XW2Z-R [] C	16 I/O punten	1.000	XW2Z-R100C
			1.500	XW2Z-R150C
			2.000	XW2Z-R200C
			3.000	XW2Z-R300C
			5.000	XW2Z-R500C
Fujitsu schakelaars (40 spelden)	Kabels met Schakelaars (1:2) XW2Z-RI [] C [] XW2Z-RO/RO [] C []	ingevoerde 32 punten	(a) 1.000 (b) 750	XW2Z-RI100C-75
			(a) 1.500 (b) 1.250	XW2Z-RI150C-125
			(a) 2.000 (b) 1.750	XW2Z-RI200C-175
			(a) 3.000 (b) 2.750	XW2Z-RI300C-275
			(a) 5.000 (b) 4.750	XW2Z-RI500C-475
		output 32 punten	(a) 1.000 (b) 750	XW2Z-RO100C-75
			(a) 1.500 (b) 1.250	XW2Z-RO150C-125
			(a) 2.000 (b) 1.750	XW2Z-RO200C-175
			(a) 3.000 (b) 2.750	XW2Z-RO300C-275
			(a) 5.000 (b) 4.750	XW2Z-RO500C-475
Mil schakelaars (20 spelden)	Kabels met Schakelaars (1:1) XW2Z-RI [] C XW2Z-RO/RO [] C	16 I/O punten	250	XW2Z-RI25C
			500	XW2Z-RI50C
			250	XW2Z-RO25C
			500	XW2Z-RO50C
Mil schakelaars (40 spelden)	Kabels met Schakelaars (1:2) XW2Z-RO/RO [] - [] - D1, XW2Z-RI [] - [] - D1	32 I/O punten	(a) 500 (b) 250	XW2Z-RO50-25-D1
			(a) 750 (b) 500	Xw2z-ro75-50-D1
			(a) 1.000 (b) 750	XW2Z-RO100-75-D1
			(a) 1.500 (b) 1.250	XW2Z-RO150-125-D1
			(a) 2.000 (b) 1.750	XW2Z-RO200-175-D1
			(a) 3.000 (b) 2.750	XW2Z-RO300-275-D1
			(a) 5.000 (b) 4.750	XW2Z-RO500-475-D1
			(a) 500 (b) 250	XW2Z-RI50-25-D1
			(a) 750 (b) 500	Xw2z-ri75-50-D1
			(a) 1.000 (b) 750	XW2Z-RI100-75-D1
			(a) 1.500 (b) 1.250	XW2Z-RI150-125-D1
			(a) 2.000 (b) 1.750	XW2Z-RI200-175-D1
			(a) 3.000 (b) 2.750	XW2Z-RI300-275-D1
			(a) 5.000 (b) 4.750	XW2Z-RI500-475-D1

Nota: Verwijs naar het Informatieblad voor XW2 Z-R Cables voor I/O Relaisterminals (Kat. Nr. G126).
